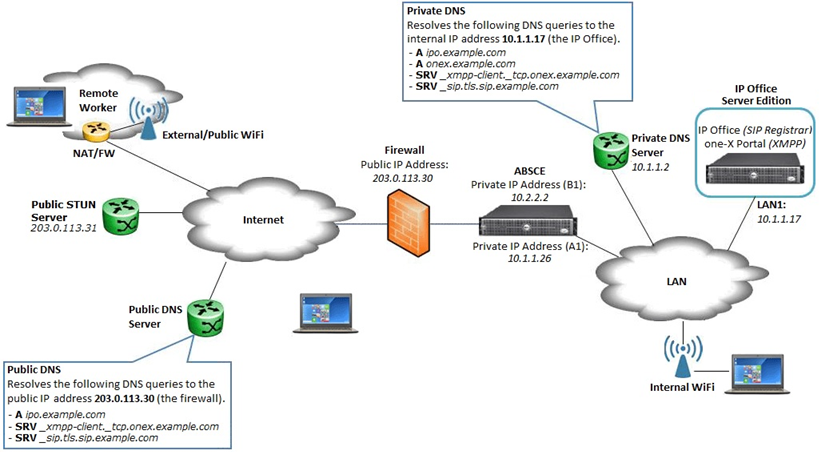

Il seguente diagramma mostra un esempio di supporto degli operatori remoti con l'ASBCE.

È necessario configurare il firewall aziendale in modo da:

• Consentire solo NAT di livello 3.

• Disattivare tutte le funzionalità SIP note come ALG.

• Inoltrare le porte di segnalazione TCP (per impostazione predefinita 9443) a IP Office Server Edition.

• Inoltrare le porte di RTP (per impostazione predefinita dalla 56000 alla 58000) a IP Office Server Edition.

È necessario configurare ASBCE con:

• Un relay applicazione per le connessioni alla porta 9443 sul server del portale.

• STUN e TURN per la risoluzione di Media Relay e NAT nel servizio gateway WebRTC

È necessario configurare il gateway WebRTC con:

• Supporto TURN tramite ASBCE per Media Relay.

• Indirizzo FQDN/IP pubblico dell'indirizzo firewall come STUNHost. I client WebRTC senza configurazione STUNHost vengono inizializzati da questo indirizzo.

Configurare le voci DNS del gruppo per l'FQDN di ASBCE. Per STUNHost, l'indirizzo deve risolvere a:

• DNS pubblico: l'indirizzo FQDN/IP pubblico del firewall aziendale che effettua l'instradamento all'interfaccia esterna dell'ASBCE.

• DNS privato: l'interfaccia interna dell'ASBCE.
