Utilisation de la caméra de salle Avaya RC240
Interface RS232
L'image et le tableau suivants montrent les connecteurs de l'interface du câble RS232 et leurs fonctions :
|
Numéro
|
Fonction
|
|---|---|
|
1.
|
Data Terminal Ready (DTR), l'appareil est prêt à communiquer.
|
|
2.
|
Data Set Ready (DSR), l'appareil est prêt à communiquer.
|
|
3.
|
Transmit Data (TxD), transmet les octets hors de l'appareil.
|
|
4.
|
Ground (GND), connexion à la masse.
|
|
5.
|
Receive Data (RxD), reçoit les octets dans l'appareil.
|
|
6.
|
Ground (GND), connexion à la masse.
|
|
7.
|
IR OUT
|
|
8.
|
No Connection (NC)
|

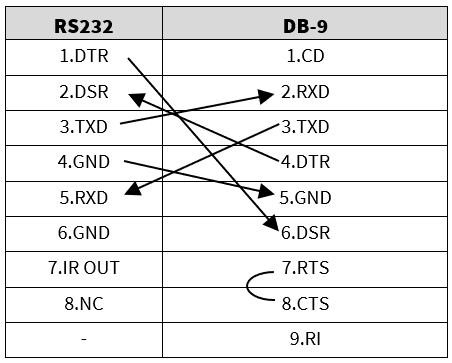

Le tableau suivant montre la correspondance entre RS232 et DB-9 :

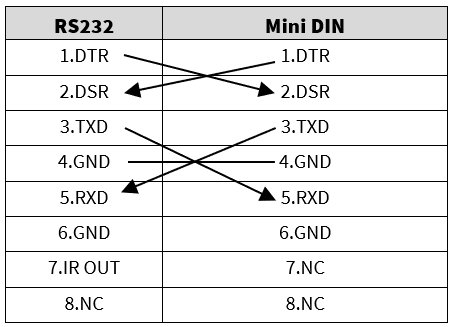

Le tableau suivant indique la correspondance entre RS232 et un connecteur mini-DIN :
