Montage mural d'une station de base

Dernière mise à jour : Apr 26, 2023 |

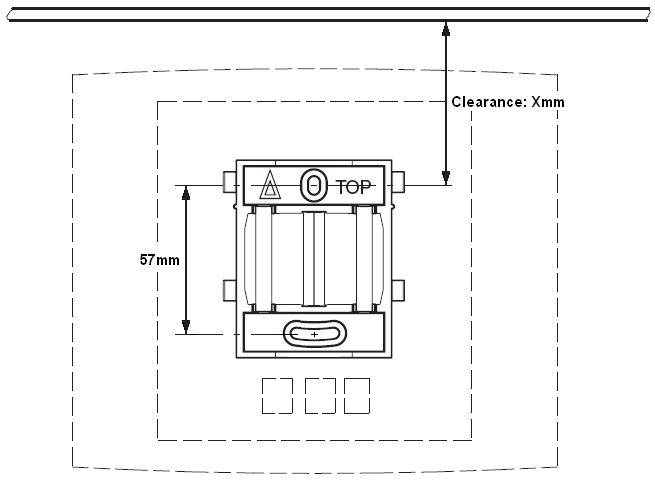

Retirez le support de fixation de la station de base. Utilisez-le comme modèle pour marquer les trous des vis de fixation. Le schéma ci-dessous indique l'espace nécessaire pour accrocher la station de base au support de fixation.
  1. Maintenez le support de fixation côté plat contre le mur de façon à ce que le texte « HAUT » soit vers le haut puis marquez les deux trous. Respectez la distance minimale entre le trou de la vis supérieure et le plafond. Cette distance dépend du type de station de base, comme indiqué dans le tableau suivant :
    INFORMATIONS SUPPLÉMENTAIRES :
    Type de station de base
    Antennes internes
    Antennes externes
    IPBS1
    Station de base numérique
    65 mm
    160 mm
    IPBS2/IPBS3
    100 mm
    195 mm
  2. Percez les deux trous à l'aide d'un foret de 6 mm de diamètre puis insérez les chevilles fournies.
  3. Positionnez le support de fixation côté plat contre le mur et fixez-le à l'aide des deux vis de 3,5 mm de diamètre.
