Utilizzo della videocamera per sale Avaya RC240
Interfaccia RS232
L'immagine e la tabella seguenti mostrano i connettori dell'interfaccia del cavo RS232 e le relative funzioni:
|
Numero
|
Funzione
|
|---|---|
|
1.
|
Terminale dati pronto (DTR), il dispositivo è pronto a comunicare.
|
|
2.
|
Set di dati pronto (DSR), il dispositivo è pronto a comunicare.
|
|
3.
|
Transmit Data (TxD), trasmette i byte fuori dal dispositivo.
|
|
4.
|
Messa a terra (GND), collegamento a terra.
|
|
5.
|
Ricevi dati (RxD) riceve byte nel dispositivo.
|
|
6.
|
Messa a terra (GND), collegamento a terra.
|
|
7.
|
USCITA IR
|
|
8.
|
Nessuna connessione (NC)
|

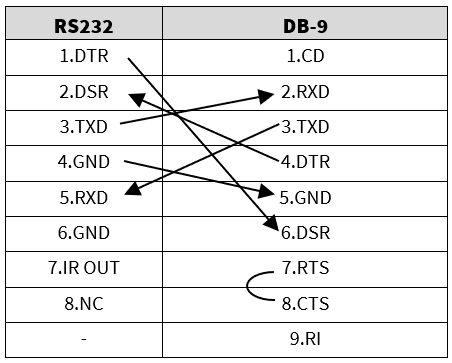

La tabella seguente mostra la corrispondenza tra RS232 e DB-9:

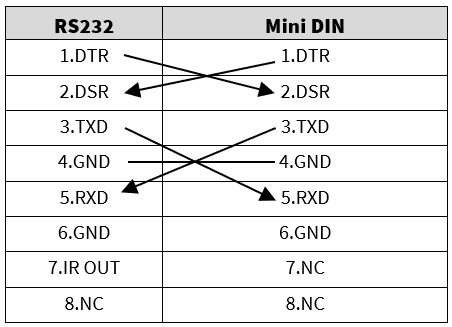

La tabella seguente mostra la corrispondenza tra RS232 e un connettore mini-DIN:
