Montage einer Base Station mittels einer Wandbefestigung

Zuletzt aktualisiert : Apr 26, 2023 |

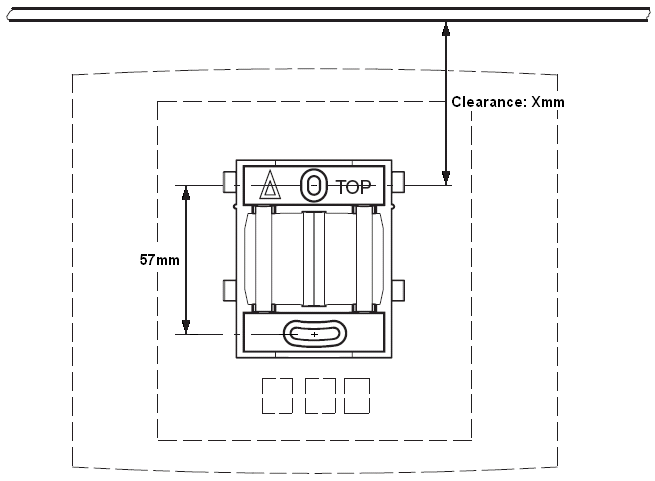

Nehmen Sie die Montageklammer von der Rückseite der Basisstation ab. Verwenden Sie sie als Vorlage, um die Löcher für die Befestigungsschrauben zu markieren. Das unten stehende Diagramm zeigt den Zwischenraum, der benötigt wird, damit die Basisstation wieder auf die Befestigungsklammer aufgesetzt werden kann.
  1. Halten Sie die Befestigungsklammer mit der flachen Seite gegen die Wand, das Wort ‘TOP’ muss dabei nach oben gerichtet sein. Markieren Sie die beiden Bohrlöcher. Beachten Sie den Mindestabstand zwischen oberem Bohrloch und Decke. Dieser Abstand hängt wie folgt von dem Basisstationstyp ab:
    ZUSÄTZLICHE INFORMATIONEN:
    Basisstationstyp
    Interne Antennen
    Externe Antennen
    IPBS1
    Digitale Basisstation
    65 mm
    160mm
    IPBS2/IPBS3
    100mm
    195mm
  2. Bohren Sie mit Hilfe eines 6mm Bohrers die beiden Schraubenlöcher und führen Sie die im Lieferumfang enthaltenen Dübel ein.
  3. Halten Sie die Befestigungsklammer mit der flachen Seite an die Wand und befestigen Sie sie mit den beiden im Lieferumfang enthaltenen 3,5mm Schrauben.
