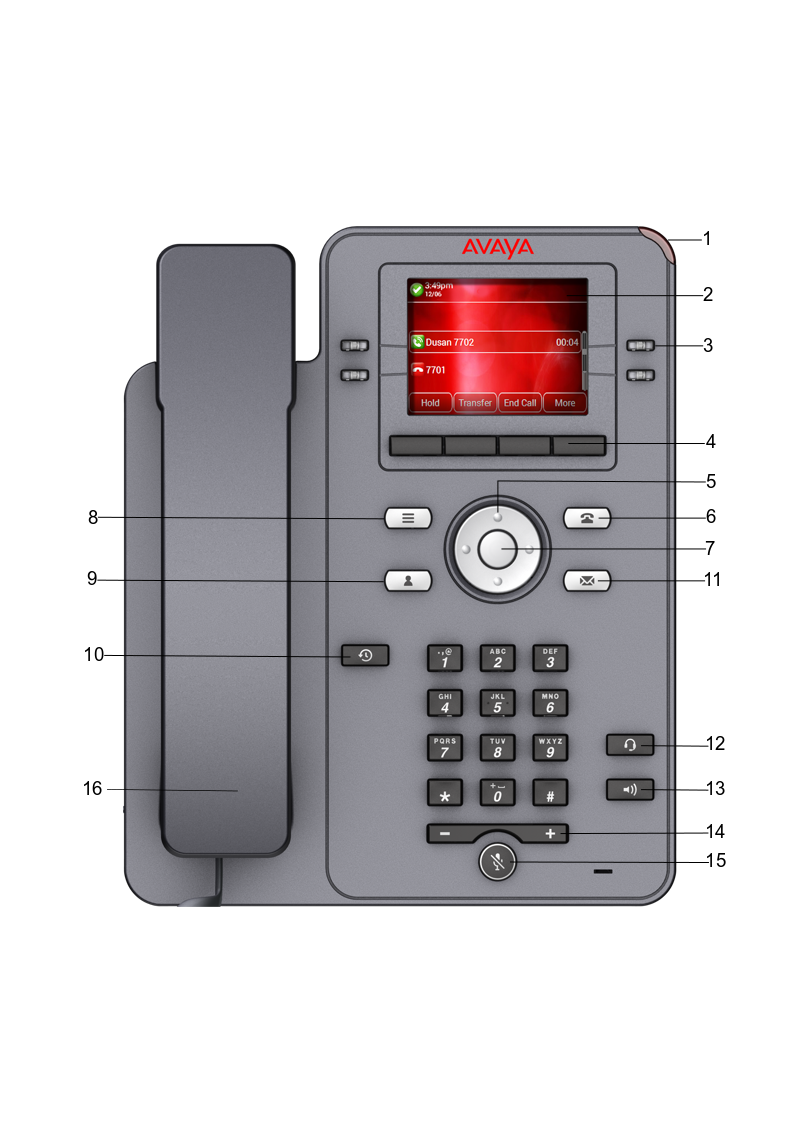

Aufbau des IP-Telefons J139

Zuletzt aktualisiert : Jun 24, 2026 |
Prolog-Informationen
Metadaten
Schlüsselwörter:
Nr.
Name
Beschreibung
1
Signal-LED
Gibt optische Signale für die folgenden Komponenten aus:
  • Eingehender Anruf
  • Voicemail
2
Telefondisplay
Zeigt zwei Bereiche an:
  1. Obere Leiste: Diese ist immer sichtbar und zeigt Gesprächsstatus, Gerätestatus, Uhrzeit und Datum an.
  2. Im Anwendungsbereich wird Folgendes angezeigt:
    • Anwendungsheader: Zeigt den kontextspezifischen Anwendungstitel und mindestens einen Untertitel an. Abhängig von der Anrufdarstellung und dem Aufrufstatus werden im Header Details zum Anruf angezeigt.
    • Anwendungsinhaltsbereich: Hier werden Menüs, Listen, Popupfenster, Bilder und andere Anwendungsinhalte angezeigt.
    • Softkey-Beschriftungsbereich: Hier werden Beschriftungen mit Informationen zum Status der Softkey-Tasten angezeigt.
3
Leitungstasten
Zur Auswahl der jeweiligen Zeilen. Jede Leitungstaste verfügt über eine LED, die folgende visuelle Warnungen anzeigt:
  • Rotes Licht: deaktivierte Funktionen.
  • Grünes Licht: eingehender Anruf und aktivierte Funktionen.
  • Rotes und grünes Licht: Telefon-Handset ist nicht auf der Station.
4
Softkeytasten
Zur Auswahl des jeweiligen Texts für kontextspezifische Aktionen.
5, 7
Navigationstasten
Zur Navigation auf dem Telefondisplay.
  • Pfeiltasten nach oben und nach unten: Nach oben und nach unten blättern.
  • Pfeiltasten nach rechts und nach links: Cursor im Texteingabefeld bewegen und zwischen Werten in den Auswahlfeldern hin- und herschalten.
  • OK: Aktion auswählen, die dem ersten Softkey zugewiesen ist.
11
Voicemail
Zum Wählen der konfigurierten Voicemail-Nummer, um eine Sprachnachricht abzurufen.
12
Headset
Zum Umschalten des Anrufs vom Lautsprecher auf das Headset.
13
Lautsprecher
Zum Einschalten des Lautsprechers.
14
Lautstärke
Zum Anpassen der Lautstärke eines Handsets, Lautsprechers oder Klingeltons.
  • (+): Lautstärke erhöhen.
  • (-): Lautstärke verringern.
15
Stummschalttaste
Zum Stummschalten und Aufheben der Stummschaltung für das ausgehende Audiosignal.
16
Telefonhörer
Zum Empfangen und Tätigen von Anrufen verwendet
Die Funktionstasten ermöglichen den direkten Zugriff auf die entsprechenden Anwendungen:
Nr.
Funktionstasten
Beschreibung
6
Telefontaste
Zeigt den Telefon-Bildschirm an.
8
Hauptmenü
Zeigt die Liste der Optionen an, z. B. „Funktionen“, „Anwendungen“, „Einstellungen“, „Netzwerkinformationen“, „Administration“ und „Info“.
9
Kontakte
Zeigt die Einträge der Liste Kontakte an.
10
Letzte Anrufe
Zeigt den gesamten Anrufverlauf an.
