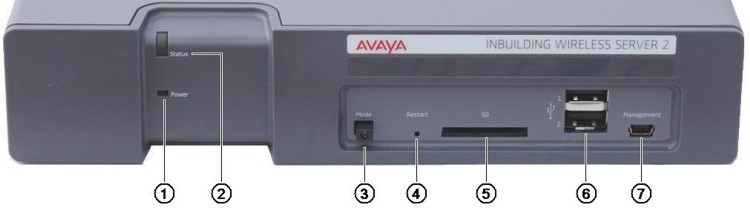

Voyant d'alimentation

Indique l'état de l'alimentation de l'unité. Voir la section Voyant d'état.

Voyant d'état

Indique l'état de l'unité.

Commutateur et voyant de mode

Si vous appuyez deux fois sur ce commutateur, l'unité passe en mode stockage de masse. L'unité revient automatiquement en mode de fonctionnement normal au bout de 10 minutes. Le voyant du commutateur clignote lorsque le mode stockage de masse est activé. Le mode stockage de masse permet à un PC Windows de télécharger les pilotes adaptés pour la connexion par câble USB au port de gestion.

Commutateur de redémarrage

Emplacement pour carte SD

Non utilisé pour le fonctionnement d'IP Office.

Ports USB

Non utilisé pour le fonctionnement d'IP Office.

Port de gestion

Ce port permet d'établir une connexion USB à un PC afin de configurer l'unité. Pour installer les pilotes nécessaires à la connexion, l'unité doit être placée en mode stockage de masse à l'aide du commutateur de mode (voir ci-dessus). L'adresse suivante est utilisée pour ce port : 192.5.36.229
