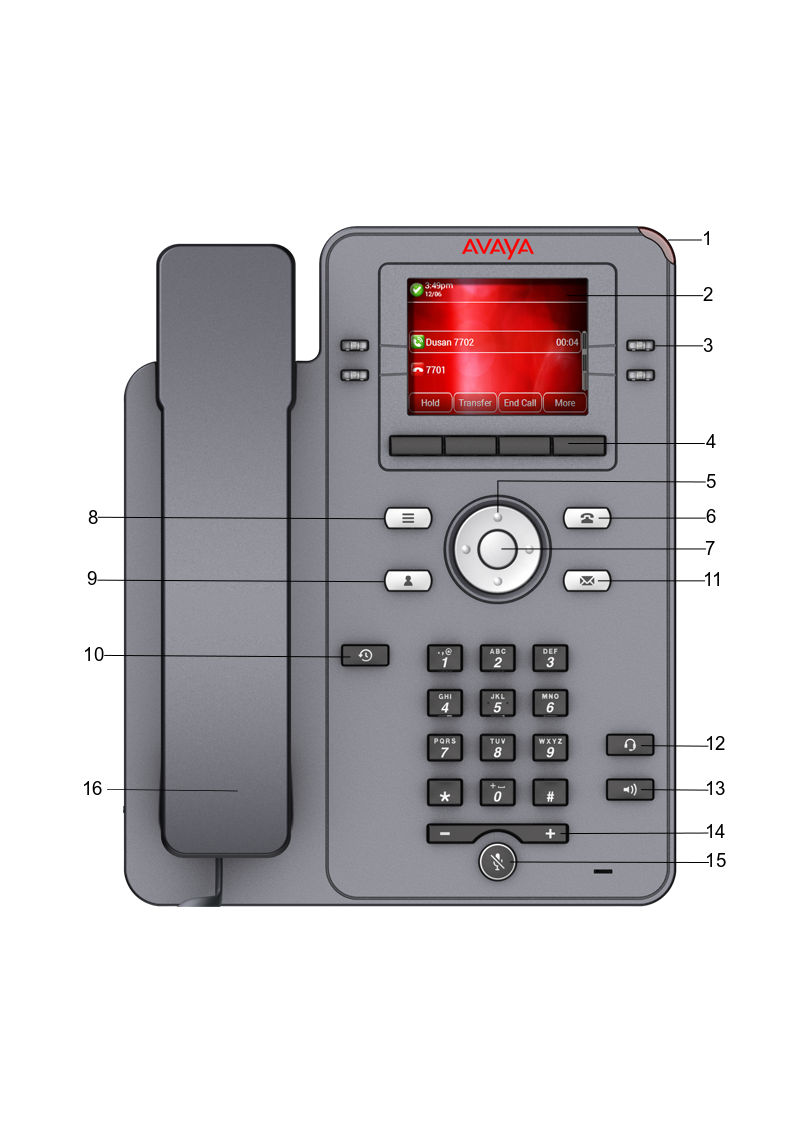

Disposition physique d'un téléphone IP J139

Dernière mise à jour : Jun 24, 2026 |
Informations sur le prologue
Métadonnées
Mots-clés :
N°
Nom
Description
1
LED balise
Des alertes visuelles sont émises pour les éléments suivants :
  • Appel entrant
  • Messagerie vocale
2
Écran du téléphone
Affiche deux zones :
  1. Barre du haut : cette barre, qui est toujours visible, affiche l'état de la communication, la date et l'heure, ainsi que l'état du périphérique.
  2. La zone d'application affiche les éléments suivants :
    • En-tête de l'application : affiche le titre de l'application en fonction du contexte, ainsi qu'un ou plusieurs sous-titres. Selon le type de ressource et l'état de l'appel, l'en-tête affiche les détails correspondants.
    • Zone de contenu de l'application : affiche les menus, les listes, les fenêtres contextuelles, les images et d'autres éléments de contenu de l'application.
    • Zone des intitulés de raccourcis : affiche des intitulés et des informations se rapportant à l'état des Raccourcis.
3
Touches de ligne
Servent à sélectionner les lignes correspondantes. Chaque touche Ligne possède un voyant qui affiche les alertes visuelles suivantes :
  • Lumière rouge : fonctions désactivées.
  • Lumière verte : appel entrant et fonctions activées.
  • Lumière rouge et verte : le téléphone est décroché.
4
Touches écran
Servent à sélectionner l'intitulé correspondant à une action en fonction du contexte.
5, 7
Touches de navigation
Servent à naviguer sur l'écran du téléphone.
  • Touches de direction vers le Haut et le Bas : permettent de faire défiler vers le haut et le bas.
  • Touches de direction vers la Droite et la Gauche : permettent de déplacer le curseur dans la zone de saisie de texte et de sélectionner les valeurs dans les champs de sélection.
  • Bouton OK : permet de sélectionner l'action attribuée au premier raccourci.
11
Messagerie vocale
Sert à composer le numéro de messagerie vocale configuré pour recevoir un message vocal.
12
Casque
Sert à émettre les sons de votre appel sur le casque au lieu du haut-parleur.
13
Haut-parleur
Sert à activer le haut-parleur.
14
Volume
Sert à régler le volume d'un combiné, d'un haut-parleur ou d'une sonnerie.
  • (+) : permet d'augmenter le volume.
  • (-) : permet de réduire le volume.
15
Bouton Désactiver le son
Sert à activer et à désactiver les sons sortants.
16
Combiné
Utilisé pour émettre et recevoir des appels
Les touches d'application permettent d'accéder directement aux applications correspondantes :
N°
Touches d'application
Description
6
Touche Téléphone
Affiche l'écran Téléphone.
8
Menu principal
Affiche la liste d'options, dont Fonctions, Applications, Paramètres, Informations réseau, Administration et À propos.
9
Contacts
Affiche les entrées de votre liste de Contacts.
10
Récents
Affiche l'historique des appels.
