Montaggio di una stazione base tramite una staffa

Ultimo aggiornamento : Apr 26, 2023 |

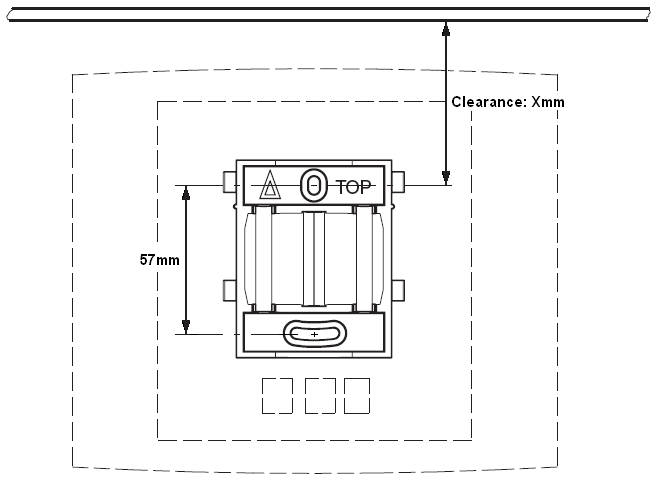

Rimuovere la staffa di montaggio dalla stazione base. Utilizzare la staffa come modello per identificare i fori di fissaggio delle viti. Verificare lo schema sottostante in cui è indicata la distanza necessaria per posizionare la stazione base sulla staffa di montaggio.
  1. Mantenere il lato piano della staffa di montaggio contro la parete, con il testo TOP rivolto verso l'alto e marcare i due fori. Osservare la distanza minima tra il foro della vite superiore e il soffitto, a seconda del tipo di stazione base tra quelli riportati di seguito:
    ADDITIONAL INFORMATION:
    Tipo di stazione base
    Antenne interne
    Antenne esterne
    IPBS1
    Stazione base digitale
    65 mm
    160 mm
    IPBS2/IPBS3
    100 mm
    195 mm
  2. Eseguire i due fori con una punta di 6 mm di diametro, quindi inserire i tasselli forniti in dotazione.
  3. Appoggiare il lato piano della staffa di montaggio alla parete e fissarlo con le due viti di 3,5 mm di diametro, fornite in dotazione.
