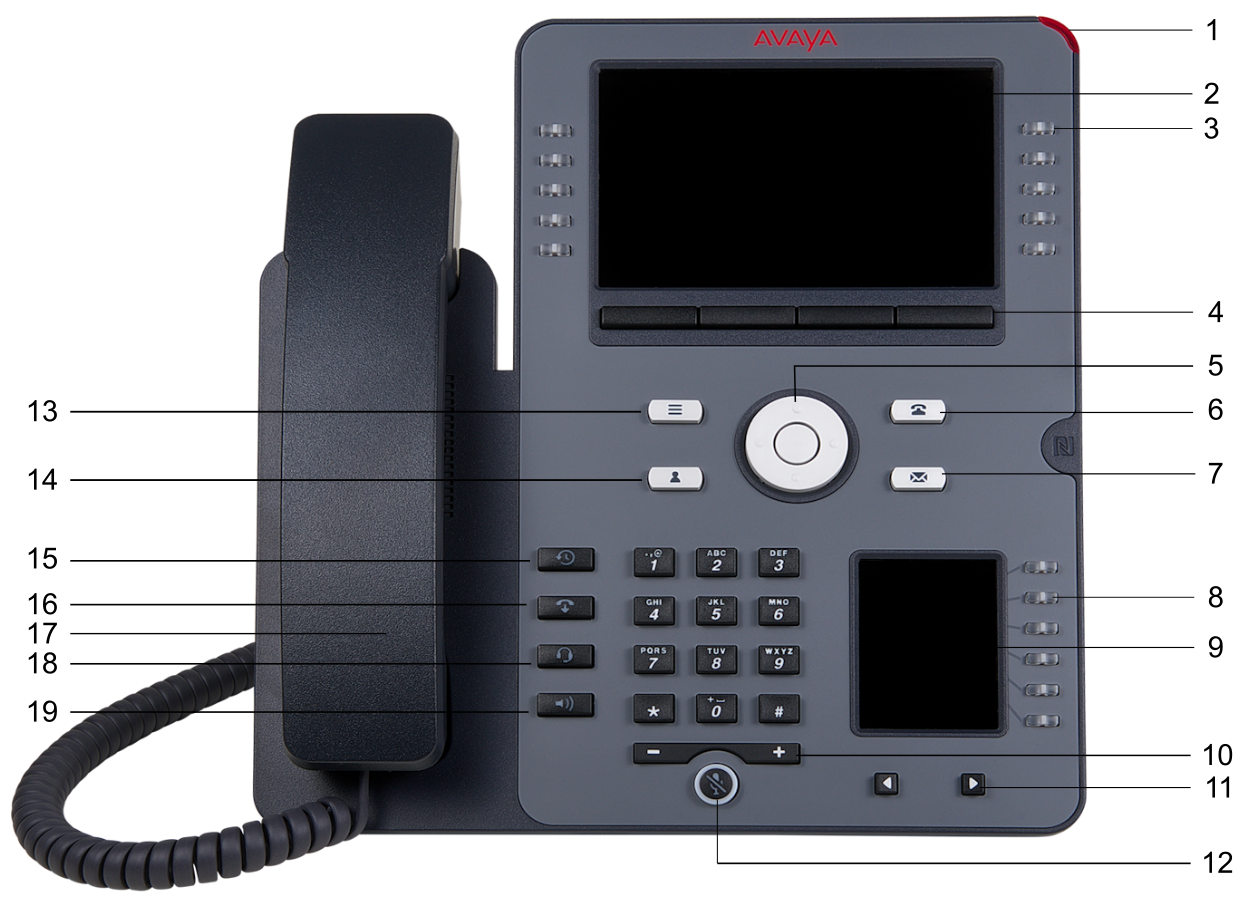

Схема IP-телефона J189

Последнее обновление : Apr 14, 2026 |
Prolog information
Metadata
Keywords:
J189
№
Название
Описание
1
Сигнальный индикатор
Обеспечивает визуальные сигналы для следующего:
  • Входящий вызов
  • Голосовая почта
2
Экран телефона
Отображает две области:
  1. Верхняя панель: всегда остается видимой и содержит состояние связи, дату и время и состояние устройства.
  2. Область приложения отображает следующее:
  • Определяемый контекстом заголовок приложения и один или несколько подзаголовков. В зависимости от типа представления и состояния вызова в заголовке отображаются сведения о вызове.
  • Область содержимого приложения, в том числе меню, списки, всплывающие окна, изображения и прочие элементы.
  • Область меток программных клавиш с метками и информацией о состоянии программных клавиш.
3
Клавиши линии
Используются для выбора соответствующей линии или функции. На каждой клавише линии находятся красный и зеленый индикаторы, обеспечивающие визуальные сигналы для вызовов или функций.
Note:
Действие по умолчанию зависит от приложения и текущих условий.
4
Программируемые клавиши
Предназначены для выбора соответствующей метки определяемых контекстом действий.
Программируемая клавиша Справка позволяет просмотреть краткое описание функций, доступных в вашем телефоне.
5
Кластер навигации
Используется для навигации по экрану телефона.
  • Клавиши со стрелками вверх и вниз: для прокрутки вверх и вниз.
  • Клавиши со стрелками вправо и влево: для перемещения указателя в следующее поле ввода и переключения значений в полях выбора.
  • Кнопка ОК: для выбора действия, назначенного первой программной клавише.
7
Голосовая почта
Используется для набора заданного номера голосовой почты и получения голосового сообщения.
8
Клавиши линии
Используются для выбора соответствующей линии или функции. На каждой клавише линии находятся красный и зеленый индикаторы, обеспечивающие визуальные сигналы для вызовов или функций.
Note:
Действие по умолчанию зависит от приложения и текущих условий.
9
Второй дисплей
Предоставляет быстрый доступ к представлениям линий, функциям и меню телефона.
10
Громкость
  • (+): для увеличения громкости.
  • (-): для уменьшения громкости.
11
Клавиши перемещения влево и вправо
Используются для смены страницы дополнительного экрана.
12
Выключить микрофон
Используется для выключения и включения исходящего звука.
16
Клавиша принудительного разъединения
Используется для разъединения активного вызова или представления активного вызова.
17
Телефонная трубка
Используется для приема и выполнения вызовов.
18
Гарнитура
Используется для включения гарнитуры, а также для переключения вызова с динамика или телефонной трубки на гарнитуру.
19
Динамик
Используется для включения динамика, а также для переключения вызова с гарнитуры или телефонной трубки на динамик.
Клавиши приложений позволяют перейти непосредственно к соответствующим приложениям.
№
Клавиши приложения
Описание
6
Клавиша телефона
Отображает экран Телефон.
13
Главное меню
Отображает список параметров, таких как Функции, Приложения, Настройки, Сетевая информация, Администрирование и О программе.
14
Контакты
Отображает записи из вашего списка Контакты.
15
Недавние
Отображает список всех вызовов.
Related information
Обзор IP-телефон Avaya J189
