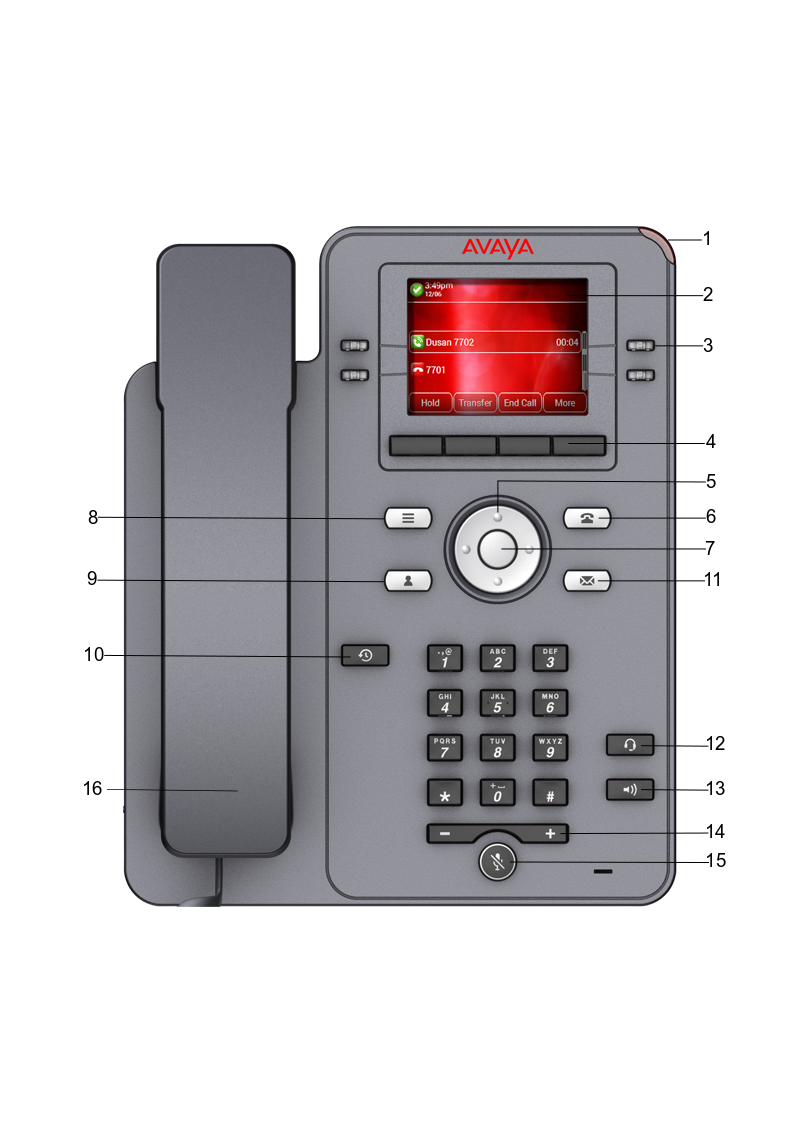

Diseño físico de un teléfono IP J139

Última actualización : Jun 24, 2026 |
Prolog information
Metadata
Keywords:
N.º
Nombre
Descripción
1
Indicador LED
Proporciona alertas visuales para las siguientes opciones:
  • Llamada entrante
  • Correo de voz
2
Pantalla del teléfono
Muestra dos áreas:
  1. Barra superior: está siempre visible, muestra el estado de comunicación y del dispositivo, la hora y la fecha.
  2. El área de aplicación muestra lo siguiente:
    • Encabezado de aplicación: muestra el título de la aplicación específico para el contexto, y uno o más subtítulos. Según el tipo de apariencia y el estado de llamada, el encabezado muestra detalles de la llamada.
    • Área de contenido de la aplicación: muestra menús, listas, ventanas emergentes, imágenes u otro contenido de la aplicación.
    • Área de etiquetas de teclas programables: muestra etiquetas con información sobre el estado de los botones de Teclas programables.
3
Teclas de línea
Se utiliza para seleccionar las filas correspondientes. Cada tecla de línea tiene un LED que muestra las siguientes alertas visuales:
  • Luz roja: funciones desactivadas.
  • Luz verde: llamada entrante y funciones activadas.
  • Luz roja y verde: el teléfono está descolgado.
4
Teclas programables
Se utilizan para seleccionar la etiqueta correspondiente de acciones específicas para el contexto.
5, 7
Clúster de navegación
Se utiliza para navegar en la pantalla del teléfono.
  • Teclas de flecha Arriba y Abajo: para desplazarse hacia arriba y hacia abajo.
  • Teclas de flecha Derecha e Izquierda: para mover el cursor en el campo de entrada de texto y para alternar valores en los campos de selección.
  • Botón Aceptar: para seleccionar la acción asignada a la primera tecla programable.
11
Correo de voz
Se utiliza para marcar el número de correo de voz configurado para recibir un mensaje de voz.
12
Diadema
Se utilizan para alternar su llamada del altavoz al diadema.
13
Altavoz
Se utiliza para activar el altavoz.
14
Volumen
Se utiliza para ajustar el volumen de un audífono, altavoz o tono de timbre.
  • (+): para aumentar el volumen.
  • (-): para disminuir el volumen.
15
Botón Silencio
Se utiliza para silenciar o cancelar el silencio del audio saliente.
16
Auricular
Se utiliza para recibir y realizar llamadas
Las teclas de la aplicación ofrecen acceso directo a las aplicaciones correspondientes:
N.º
Teclas de la aplicación
Descripción
6
Tecla de teléfono
Muestra la pantalla del teléfono.
8
Menú principal
Muestra la lista de opciones, como Funciones, Aplicaciones, Configuración, Información de red, Administración y Acerca de.
9
Contactos
Muestra las entradas de su lista Contactos.
10
Recientes
Muestra la lista del historial de llamadas.
