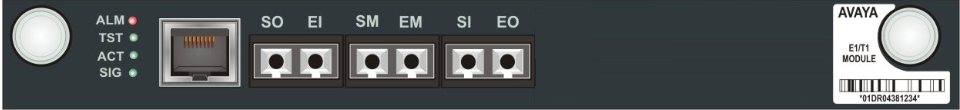

ALM

ROUGE

Ce voyant indique une défaillance ou une incompatibilité du module média, une perte de signal ou un canal D non fonctionnel. Ce voyant est également allumé lorsque le module multimédia est inséré et s'éteint après l'initialisation.

TST

VERT

Ce voyant est allumé pendant le démarrage, l'autotest et les tests de maintenance.

AGIR

JAUNE

Ce voyant indique que l'horloge est synchronisée avec une source, habituellement le Bureau central. Le voyant clignote pendant 2,8 secondes et s'éteint pendant 300 ms. C'est la condition la plus courante.

Le voyant jaune clignote en sens opposé : 300 ms allumé et 2,8 secondes éteint. Il s'agit d'une condition d'erreur qui indique que le module média MM710 T1/E1 n'est pas synchronisé avec une horloge.

Le voyant est allumé de façon continue. Il s'agit d'un événement peu fréquent. Ceci indique l'activité en cours d'utilisation uniquement lorsque la synchronisation de l'horloge est réglée sur locale.

SIG

VERT

Ce témoin indique la présence d'un signal valide sur la ligne T1/E1.
