Descriptions des DEL des composants matériels d'Avaya Aura® Communication Manager
Voyants G450

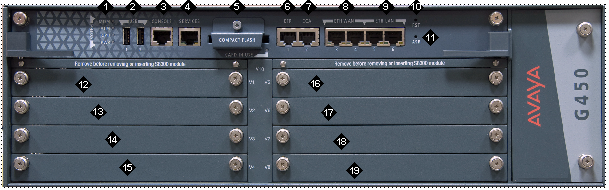

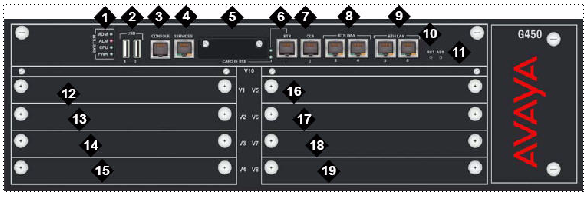

Le G450 est doté de deux versions matérielles : G450 1.x avec suffixe matériel 1 et G450 2.x avec suffixe matériel 2. Le suffixe matériel du G450 est imprimé sur l'étiquette située à l'arrière du châssis du G450. Sauf indication contraire, les fonctions du port et des voyants sont identiques.
|
Nom
|
Description
|
|---|---|
|
1
|
Diodes DEL du système
|
|
2
|
Ports USB
|
|
3
|
Port de console
|
|
4
|
Port de services
|
|
5
|
Emplacement de carte Compact Flash
|
|
6
|
Port ETR (relais de transfert d'urgence)
|
|
7
|
Port CCA (fermeture de contact)
|
|
8
|
Ports d'accès Ethernet WAN (ETH WAN)
|
|
9
|
Ports LAN ETH
|
|
10
|
Touche RST (Reset)
|
|
11
|
Touche ASB (Banque de logiciels alternative)
|
|
12
|
V1 - emplacement pour module multimédia standard ou S8300
|
|
13
|
V2 - emplacement de module multimédia standard
|
|
14
|
V3 - emplacement de module multimédia standard
|
|
15
|
V4 - emplacement de module multimédia standard
|
|
16
|
V5 - emplacement de module multimédia standard ou serveur S8300
|
|
17
|
V6 - emplacement de module multimédia standard
|
|
18
|
V7 - emplacement standard du module multimédia
|
|
19
|
V8 - emplacement de module multimédia standard
|
