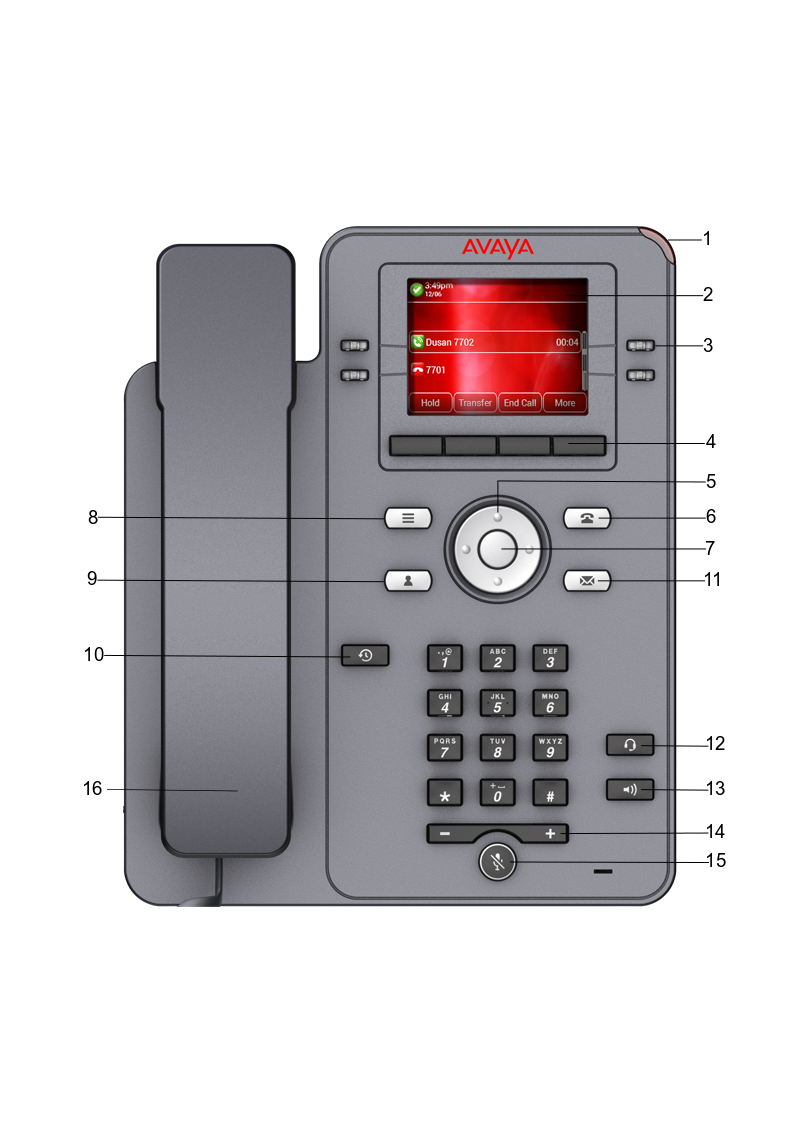

Layout fisico di un telefono IP J139

Ultimo aggiornamento : Jun 24, 2026 |
Prolog information
Metadata
Keywords:
N.
Nome
Descrizione
1
LED lampeggiante
Fornisce avvisi luminosi per gli elementi seguenti:
  • Chiamata in entrata
  • Posta vocale
2
Display del telefono
Consente di visualizzare due aree:
  1. Barra superiore: è sempre visibile e consente di visualizzare lo stato delle comunicazioni, l'ora e la data e lo stato dispositivo.
  2. L'area delle applicazioni visualizza le informazioni seguenti:
    • Intestazione applicazione: visualizza il titolo dell'applicazione specifico del contesto e uno o più sottotitoli. A seconda del tipo di stato e dello stato chiamata, l'intestazione visualizza i dettagli della chiamata.
    • Area contenuti applicazione: visualizza menu, elenchi, finestre popup, immagini e altri contenuti dell'applicazione.
    • Area etichette tasti funzione: visualizza le etichette con le informazioni sullo stato dei pulsanti Tasto funzione.
3
Tasti linea
Utilizzati per selezionare le linee corrispondenti. Ciascun tasto linea è dotato di un LED che visualizza i seguenti avvisi visivi:
  • Luce rossa: funzioni disattivate.
  • Luce verde: chiamata in entrata e funzioni attivate.
  • Luce rossa e verde: il telefono è sganciato.
4
Tasti funzione
Utilizzato per selezionare l'etichetta corrispondente alle azioni specifiche del contesto.
5, 7
Tasti di navigazione
Utilizzati per navigare nella schermata del telefono.
  • Tasti freccia Su e Giù: per scorrere verso l'alto e verso il basso.
  • Tasti freccia Destra e Sinistra: per spostare il cursore nel campo di input del testo e per alternare i valori nei campi di selezione.
  • Pulsante OK: per selezionare l'azione assegnata al primo tasto funzione.
11
Posta vocale
Utilizzato per comporre il numero di posta vocale configurato per ricevere messaggi vocali.
12
Auricolare
Utilizzato per passare dal vivavoce all'auricolare durante la chiamata.
13
Altoparlante
Utilizzato per attivare il vivavoce.
14
Volume
Utilizzato per regolare il volume del ricevitore, del vivavoce o della suoneria.
  • (+): per aumentare il volume.
  • (-): per diminuire il volume.
15
Pulsante Disattiva audio
Utilizzato per disattivare e riattivare l'audio in uscita.
16
Ricevitore
Utilizzato per ricevere ed effettuare chiamate
I tasti applicazione forniscono l'accesso diretto alle applicazioni corrispondenti:
N.
Tasti applicazione
Descrizione
6
Tasto telefono
Consente di visualizzare la schermata Telefono.
8
Menu principale
Consente di visualizzare un elenco di opzioni quali Funzioni, Applicazioni, Impostazioni, Informazioni di rete, Amministrazione e Informazioni.
9
Contatti
Consente di visualizzare le voci presenti nell'elenco Contatti.
10
Recenti
Consente di visualizzare l'elenco della cronologia chiamate.
