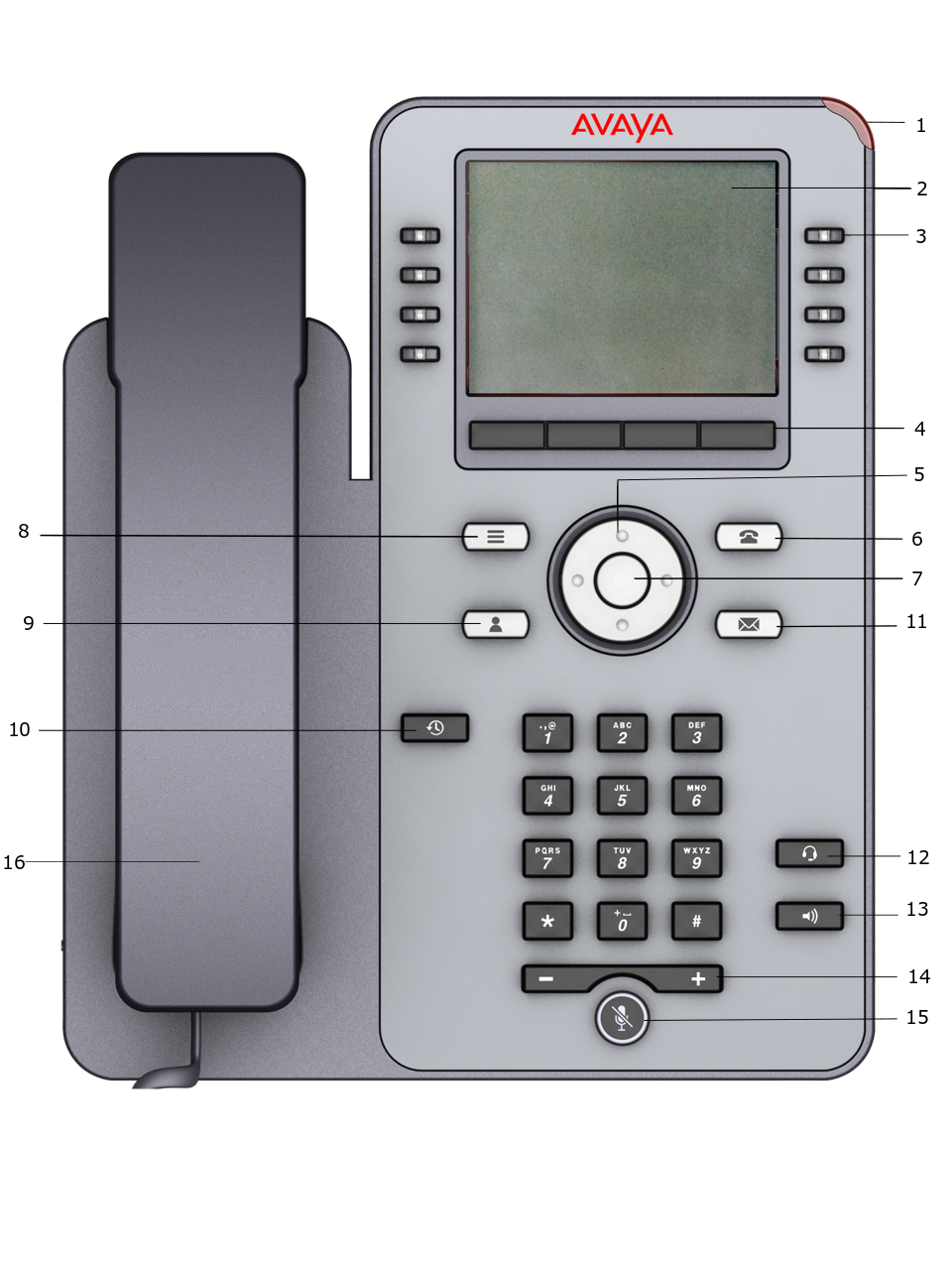

J169/179 IP 電話機の本体レイアウト

最終更新 : Apr 14, 2026 |
プロローグ情報
メタデータ
キーワード：
番号
名前
説明
1
ビーコン LED
次の着信通知を表示します。
  • 着信通話
  • ボイスメール
2
電話画面
次の 2 つのエリアが表示されます。
  • トップバー：常に表示されており、通信状態、時間と日付、デバイス状態が表示されます。
  • アプリケーションエリアには、次の内容が表示されます。
    • アプリケーションヘッダー：コンテキスト固有のアプリケーションタイトルと、1 つ以上のサブタイトルが表示されます。アピアランスタイプと通話状態に応じて、ヘッダーに通話の詳細が表示されます。
    • アプリケーションコンテンツエリア：メニュー、リスト、ポップアップウィンドウ、画像、その他のアプリケーションコンテンツが表示されます。
    • ソフトキーラベルエリア：ソフトキーボタンの状態に関する情報を示すラベルが表示されます。
3
ラインキー
対応するラインまたは機能を選択します。各ラインキーには通話または機能固有の着信通知を表示する赤色と緑色の LED が組み合わされています。
デフォルトのアクションはアプリケーションとコンテキストによって異なります。
4
ソフトキー
状況に応じたアクションに対応するラベルを選択するために使用します。
ヘルプソフトキーを使用すると、電話で使用できる機能の簡単な説明を表示できます。
5、7
ナビゲーションクラスタ
電話画面とその他のメニューでの移動に使用します。
  • 上および下矢印キー：上下にスクロールします。
  • 右矢印および左矢印キー：テキスト入力フィールドではカーソルを移動し、選択フィールドでは値を切り替えます。
  • OKボタン：ナビゲーションクラスタの中央のボタン。最初のソフトキーに割り当てられた操作を選択します。
11
ボイスメール
設定されたボイスメール番号にダイヤルして、ボイスメッセージを受信するために使用します。
12
ヘッドセット
ヘッドセットをオンにしたり、進行中の通話をスピーカーからヘッドセットに切り替えたりするために使用します。
13
スピーカー
スピーカーをオンにするために使用します。
14
音量
ハンドセット、スピーカー、着信音の音量を調整するために使用します。
  • （+）：音量を上げます。
  • （-）：音量を下げます。
15
ミュートボタン
発信オーディオをミュート/ミュート解除するために使用します。
16
ハンドセット
通話の応答または発信に使用します。
アプリケーションキーを使用すると、対応するアプリケーションに直接アクセスできます。
番号
アプリケーションキー
説明
6
電話キー
電話画面を表示します。
8
メインメニュー
機能、アプリケーション、設定、ネットワーク情報、管理、詳細情報など、オプションのリストを表示します。
9
連絡先
連絡先リストのエントリを表示します。
10
履歴
最近発信または受信した通話のリストを表示します。
