Beispielkonfiguration – Übersicht

Zuletzt aktualisiert : Apr 27, 2022 |

Das Netzwerk ist so konzipiert, dass der Benutzer-PC eine Verbindung zum Switch-Port des IP-Telefons herstellen kann. PC und IP-Telefon werden dann über ein und dasselbe Kabel mit dem Ethernet-Switch verbunden. In diesem Beispiel wird VLAN 100 für Sprachverkehr und VLAN 101 für Datenverkehr verwendet. Die LAN1-Schnittstelle der IP Office-Steuereinheit befindet sich im Sprach-VLAN und die LAN2-Schnittstelle im Daten-VLAN. Die Kommunikation zwischen Sprach- und Daten-VLAN wird durch die Router-Funktion der IP Office-Steuereinheit vereinfacht.

HP-Switch – Konfiguration

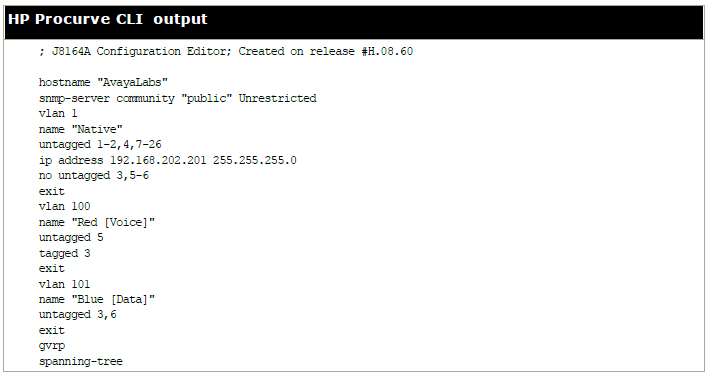

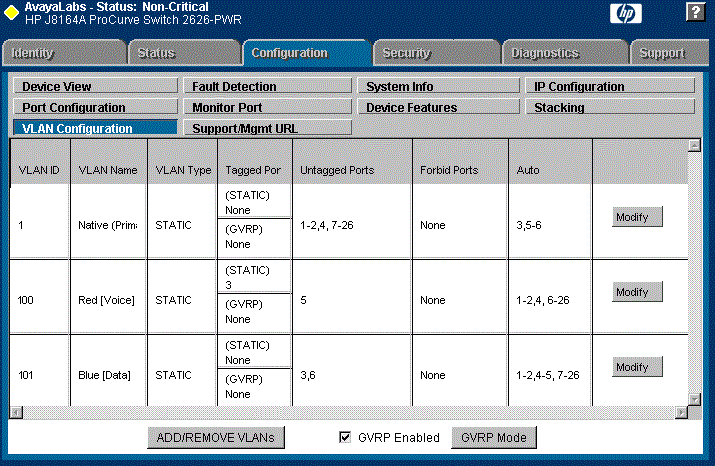

Im Folgenden sind die Webkonfiguration und die CLI-Ausgabe des HP Procurve Switch dargestellt. Diese wurden unter Verwendung der unten stehenden Konfigurationsrichtlinien abgerufen.

In der unten stehenden Tabelle wird die HP-Konfiguration für Ports und VLANs zusammengefasst.

Port

VLAN 100 Sprache

VLAN 101 Daten

Beschreibung

3

Tagged (Gekennzeichnet)

Untagged (Nicht gekennzeichnet)

Dieser Port wurde sowohl VLAN 100 als auch VLAN 101 hinzugefügt.

Hinweis:

Beim Hinzufügen von Port 3 zu VLAN 100 muss die Modusoption auf „tagged“ (Gekennzeichnet), beim Hinzufügen zu VLAN 101 jedoch auf „untagged“ (Nicht gekennzeichnet) gesetzt werden.

5

Untagged (Nicht gekennzeichnet)

-

Dieser Port ist nur in VLAN 100 enthalten, nicht jedoch in VLAN 101.

Die Modusoption muss für Port 5 in diesem VLAN auf „Untagged“ (Nicht gekennzeichnet) gesetzt werden.

6

-

Untagged (Nicht gekennzeichnet)

Port 6 ist nur in VLAN 101 enthalten, nicht jedoch in VLAN 100.

Die Modusoption MUSS in diesem VLAN auf „Untagged“ (Nicht gekennzeichnet) gesetzt werden.

Der Betrieb dieses Netzwerks hängt von der in der HP-Dokumentation definierten Funktionalität ab. Diese Art von VLAN-Betrieb wird insbesondere von HP als Überlappendes VLAN bezeichnet.
