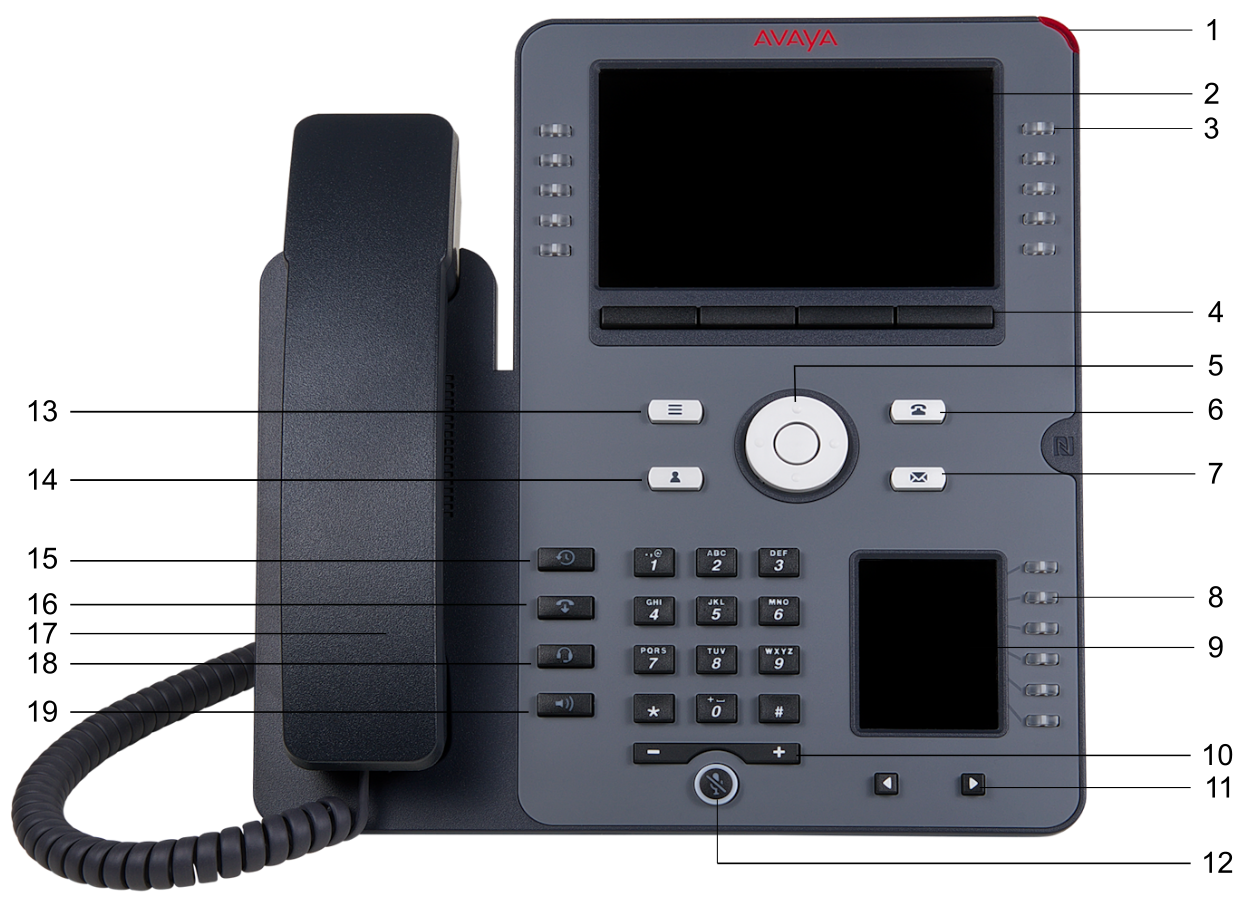

1

Signal-LED

Gibt optische Signale für die folgenden Komponenten aus:

• Eingehender Anruf

• Voicemail

2

Telefondisplay

Zeigt zwei Bereiche an:

1. Obere Leiste: Diese ist immer sichtbar und zeigt Gesprächsstatus, Uhrzeit und Datum und den Gerätestatus an.

2. Im Anwendungsbereich wird Folgendes angezeigt:

• Anwendungsheader: Zeigt den kontextspezifischen Anwendungstitel und mindestens einen Untertitel an. Abhängig von der Anrufdarstellung und dem Aufrufstatus werden im Header Details zum Anruf angezeigt.

• Anwendungsinhaltsbereich: Hier werden Menüs, Listen, Popupfenster, Bilder und andere Anwendungsinhalte angezeigt.

• Softkey-Beschriftungsbereich: Hier werden Beschriftungen mit Informationen zum Status der Softkey-Taste angezeigt.

3

Leitungstasten

Zur Auswahl der entsprechenden Zeile oder Funktion. Jede Leitungstaste verfügt über eine Kombination aus roten und grünen LEDs, die optische Signale für Anrufe oder Funktionen ausgeben.

4

Softkeys

Zur Auswahl des jeweiligen Texts für kontextspezifische Aktionen.

Über den Softkey Hilfe können Sie eine kurze Beschreibung der Funktionen des Telefons aufrufen.

5

Navigationstasten

Zur Navigation auf dem Telefondisplay.

• Pfeiltasten Nach oben und Nach unten: Nach oben und nach unten blättern.

• Pfeiltasten Nach rechts und Nach links: Cursor im Texteingabefeld bewegen und zwischen Werten in den Auswahlfeldern hin- und herschalten.

• OK: Aktion auswählen, die dem ersten Softkey zugewiesen ist.

7

Voicemail

Zum Wählen der konfigurierten Voicemail-Nummer, um eine Sprachnachricht abzurufen.

8

Leitungstasten

Zur Auswahl der entsprechenden Zeile oder Funktion. Jede Leitungstaste verfügt über eine Kombination aus roten und grünen LEDs, die optische Signale für Anrufe oder Funktionen ausgeben.

9

Sekundäre Anzeige

Bietet einen schnellen Zugriff auf Leitungspräsentationstasten, Funktionen und Telefonmenüs.

10

Lautstärke

• (+): Lautstärke erhöhen.

• (-): Lautstärke verringern.

11

Pfeil nach links, rechts

Zum Wechseln der Seite des Bildschirms „Sekundäre Anzeige“.

12

Stummschaltung

Zum Stummschalten und Aufheben der Stummschaltung für das ausgehende Audiosignal.

16

Auflegentaste

Zum Beenden eines aktiven Anrufs oder einer aktiven Leitungstaste.

17

Telefonhörer

Zum Empfangen und Tätigen von Anrufen.

18

Headset

Zum Einschalten des Headsets und zum Umschalten Ihres Anrufs vom Lautsprecher oder Handset auf das Headset.

19

Lautsprecher

Zum Einschalten des Lautsprechers und zum Umschalten Ihres Anrufs vom Headset oder Handset auf den Lautsprecher.

6

Telefontaste

Zeigt den Telefon-Bildschirm an.

13

Hauptmenü

Zeigt die Liste der Optionen an, z. B. Funktionen, Anwendungen, Einstellungen, Netzwerkinformationen, Administration und Info.

14

Kontakte

Zeigt die Einträge Ihrer Kontakt-Liste an.

15

Letzte Anrufe

Zeigt die Liste aller Anrufe an.
