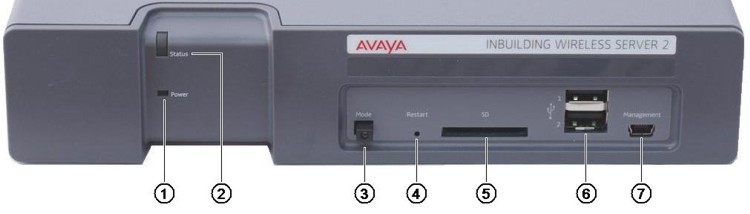

LED di alimentazione

Indica lo stato di alimentazione dell'unità. Consultare LED di stato.

LED di stato

Indica lo stato dell'unità.

LED e Interruttore Mode

Premendo due volte questo interruttore, l'unità viene impostata in modalità archiviazione di massa. L'unità tornerà automaticamente in modalità normale dopo 10 minuti. Quando è in modalità archiviazione di massa, il LED dell'interruttore lampeggia. La modalità archiviazione di massa viene utilizzata per consentire a un PC Windows di scaricare i driver richiesti per il collegamento del cavo USB alla porta di gestione.

Interruttore di riavvio

Slot scheda SD

Non utilizzate per il funzionamento di IP Office.

Porte USB

Non utilizzate per il funzionamento di IP Office.

Porta di gestione

Questa porta può essere utilizzata per un collegamento USB di un PC finalizzato alla configurazione dell'unità. L'installazione dei driver al tal fine richiede che l'unità venga impostata in modalità archiviazione di massa mediante l'interruttore Mode (vedere sopra). L'indirizzo utilizzato per questa porta è 192.5.36.229.
