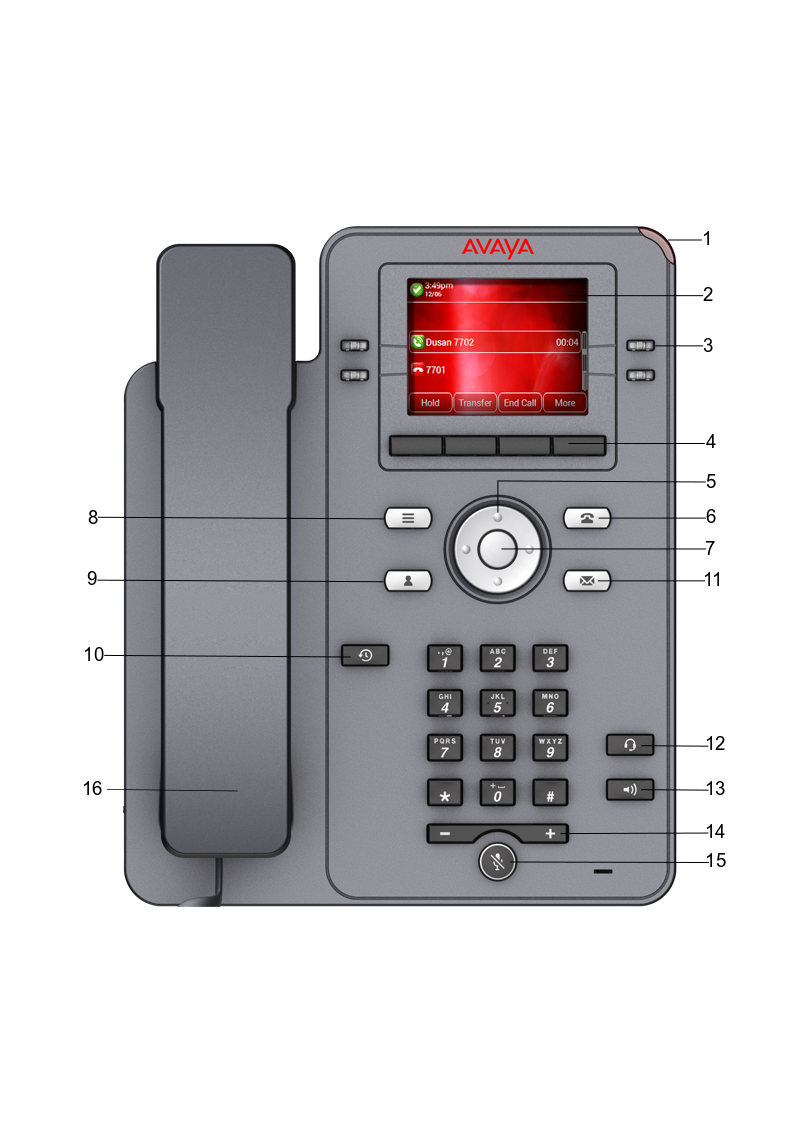

Layout físico de um telefone IP J139

Última atualização : Jun 24, 2026 |
Prolog information
Metadata
Keywords:
N.º
Nome
Descrição
1
LED sinalizador
Fornece alertas visuais para o seguinte:
  • Chamada de entrada
  • Correio de voz
2
Tela do telefone
Exibe duas áreas:
  1. Barra superior: sempre visível e exibe status de comunicação, hora e data, além de status do dispositivo.
  2. A área de aplicativos exibe:
    • Cabeçalho do aplicativo: exibe o título do aplicativo específico ao contexto e uma ou mais legendas. Dependendo do tipo de apresentação e estado da chamada, o cabeçalho exibe os detalhes da chamada.
    • Área de conteúdo de aplicativo: exibe menus, listas, janelas pop-up, imagens ou outro conteúdo de aplicativos.
    • Área de rótulos de teclas: exibe rótulos com informações sobre o estado dos botões das Teclas programáveis.
3
Teclas de linha
Usado para selecionar as linhas correspondentes. Cada tecla de linha tem um LED que exibe os seguintes alertas visuais:
  • Luz vermelha: recursos desativados.
  • Luz verde: chamada de entrada e recursos ativados.
  • Luz vermelha e verde: o telefone está fora do gancho.
4
Teclas programáveis
Usado para selecionar o rótulo correspondente de ações específicas ao contexto.
5, 7
Cluster de navegação
Usado para navegar na tela do telefone.
  • Teclas de direção p/ cima e p/ baixo: para rolar para cima e para baixo.
  • Teclas de direção p/ direita e p/ esquerda: para mover o cursor no campo de entrada de texto e alternar entre valores em campos de seleção.
  • Botão OK: para selecionar a ação atribuída à primeira tecla programável.
11
Caixa postal
Usada para discar o número configurado de caixa postal para receber uma mensagem de voz.
12
Fone de ouvido
Usado para alternar sua chamada entre o viva-voz e o fone de ouvido.
13
Viva-voz
Usada para ativar o viva-voz.
14
Volume
Usado para ajustar o volume de um monofone, viva-voz ou toque.
  • (+) : para aumentar o volume.
  • (-): para diminuir o volume.
15
Botão ativar mudo
Usado para ativar e desativar o mudo do áudio de saída.
16
Monofone
Usado para receber e fazer chamadas
As teclas de aplicativo oferecem acesso direto ao aplicativo correspondente:
N.º
Teclas de aplicativo
Descrição
6
Tecla do telefone
Exibe a tela Telefone.
8
Menu principal
Exibe a lista de opções, como Recursos, Aplicativos, Configurações, Informações de rede, Administração e Sobre.
9
Contatos
Exibe as entradas em sua lista Contatos.
10
Recentes
Exibe todo o histórico de chamadas.
