Layout físico de um telefone IP J189

Última atualização : Jun 24, 2026 |
Prolog information

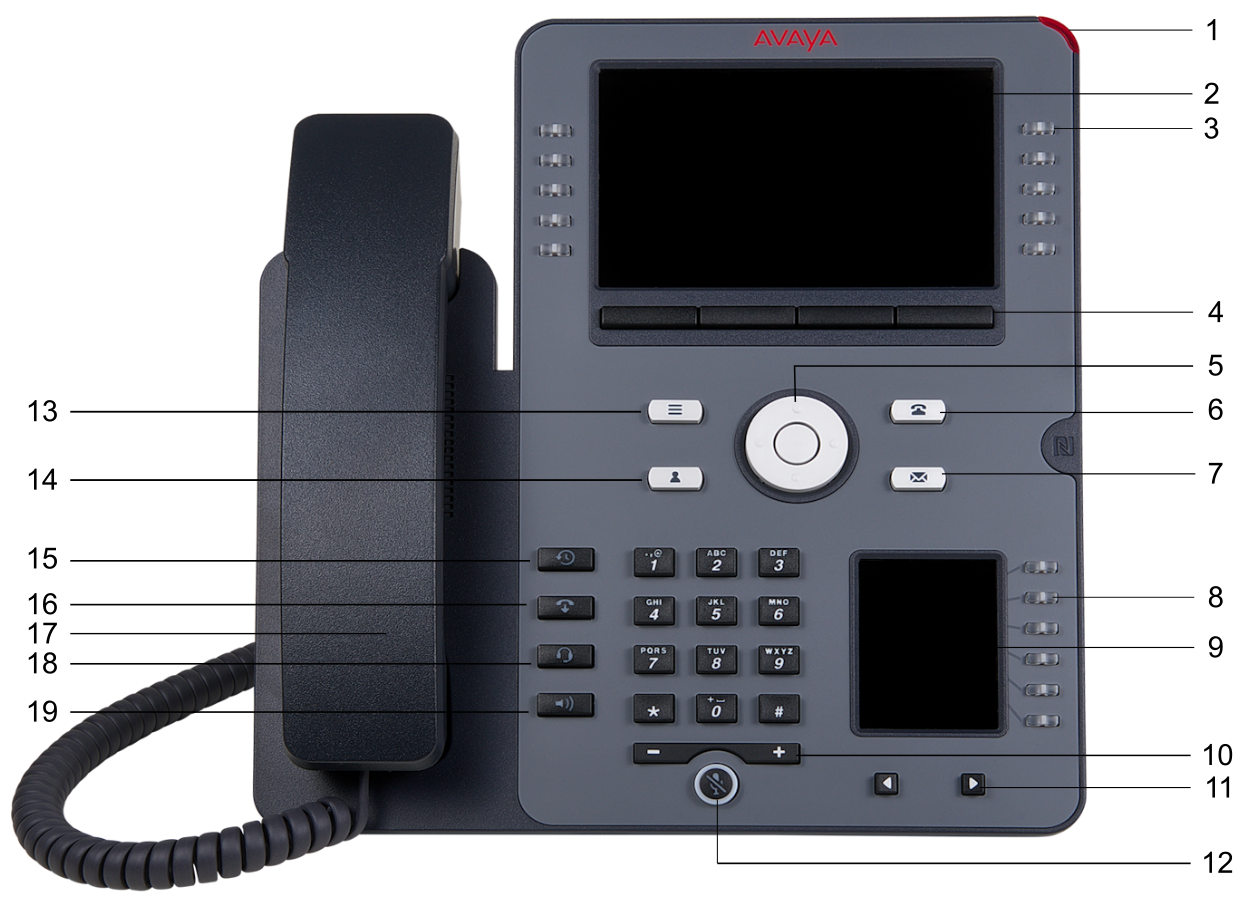

J189
N.º
Nome
Descrição
1
LED sinalizador
Fornece alertas visuais para o seguinte:
  • Chamada de entrada
  • Correio de voz
2
Tela do telefone
Exibe duas áreas:
  1. Barra superior: sempre visível e exibe status de comunicação, hora e data, além de status do dispositivo.
  2. A área de aplicativos exibe:
  • Cabeçalho do aplicativo: exibe o título do aplicativo específico ao contexto e uma ou mais legendas. Dependendo do tipo de apresentação e estado da chamada, o cabeçalho exibe os detalhes da chamada.
  • Área de conteúdo do aplicativo: exibe menus, listas, janelas pop-up, imagens e conteúdo de outros aplicativos.
  • Área de rótulos de teclas: exibe rótulos com informações sobre o estado do botão da tecla.
3
Teclas de linha
Usado para selecionar a linha ou recurso correspondente. Cada linha tem uma combinação de LEDs vermelho e verde que fornecem alerta visual específico de chamada ou recurso.
Nota:
A ação-padrão depende do aplicativo e do contexto.
4
Teclas
Usado para selecionar o rótulo correspondente de ações específicas ao contexto.
Com a tecla Ajuda, é possível exibir uma breve descrição dos recursos disponíveis em seu telefone.
5
Cluster de navegação
Usado para navegar na tela do telefone.
  • Teclas de direção P/ cima e P/ baixo: para rolar para cima e para baixo.
  • Teclas de direção p/ direita e p/ esquerda: para mover o cursor no campo de entrada de texto e alternar entre valores em campos de seleção.
  • Botão OK: para selecionar a ação atribuída à primeira tecla programável.
7
Caixa postal
Usada para discar o número configurado de caixa postal para receber uma mensagem de voz.
8
Teclas de linha
Usado para selecionar a linha ou recurso correspondente. Cada linha tem uma combinação de LEDs vermelho e verde que fornecem alerta visual específico de chamada ou recurso.
Nota:
A ação-padrão depende do aplicativo e do contexto.
9
Visor secundário
Fornece acesso rápido às apresentações de linha, recursos e menus do telefone.
10
Volume
  • (+) : para aumentar o volume.
  • (-): para diminuir o volume.
11
Teclas para a esquerda e direita
Usadas para alterar a página da tela do visor secundário.
12
Ativar mudo
Usado para ativar e desativar o mudo do áudio de saída.
16
Tecla de liberação
Usada para encerrar uma chamada ativa ou uma apresentação de chamada ativa.
17
Monofone
Usado para receber e fazer chamadas.
18
Fone de ouvido
Usado para ativar o fone de ouvido e também para alternar sua chamada do viva-voz ou do monofone para o fone de ouvido.
19
Viva-voz
Usada para ativar o viva-voz e também para alternar sua chamada do fone de ouvido ou do monofone para o viva-voz.
As teclas de aplicativo oferecem acesso direto ao aplicativo correspondente:
N.º
Teclas de aplicativo
Descrição
6
Tecla do telefone
Exibe a tela Telefone.
13
Menu principal
Exibe a lista de opções, como Recursos, Aplicativos, Configurações, Informações de rede, Administração e Sobre.
14
Contatos
Exibe as entradas em sua lista Contatos.
15
Recentes
Exibe a lista de todas as chamadas.
