Module multimédia MM717 DCP

Dernière mise à jour : Nov 09, 2023 |
Informations sur le prologue
Métadonnées
Mots-clés :

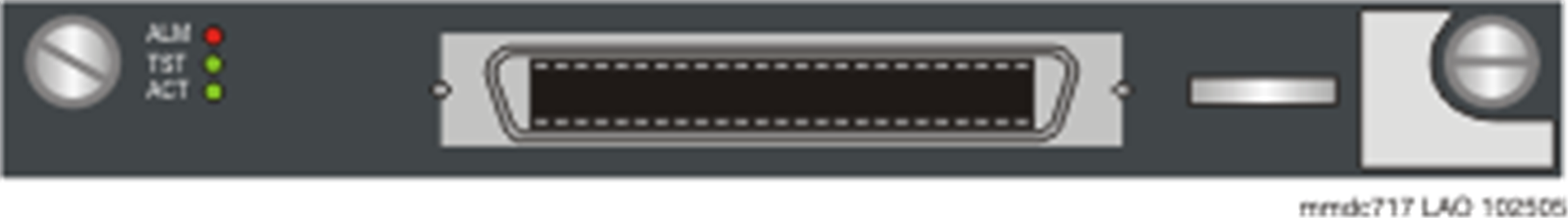

Le module multimédia MM717 d'Avaya fournit 24 ports de protocole de communication numérique (DCP) connectés via un connecteur RJ21X Amphenol. Le MM717 prend en charge le fonctionnement simultané des 24 ports. Chaque accès peut être connecté à un poste DCP à 2 fils. Le MM717 ne prend pas en charge les postes DCP à 4 fils.
Le MM717 est pris en charge par les passerelles de dérivation G450 et G430.
Les spécifications de temporisation du signal pour le MM717 prennent en charge la temporisation du bus TDM en modes réception et transmission. Les passerelles de dérivation G450 et G430 ne fournissent que +5 V c.c. et -48 V c.c. au module multimédia MM717.
Le MM717 offre une protection secondaire à portée de boucle. Le MM717 est également autoprotégé contre une condition de surintensité sur une interface embout et anneau. Le MM717 prend en charge la longueur de boucle suivante :
  • 5 500 pieds (1 676 mètres) sur un fil de 0,65 mm (0,025 in.) (22 AWG)
  • 3 500 pieds (1 067 mètres) sur un fil de 0,5 mm (0,02 in.) (24 AWG)
  • 2 200 (671 mètres) sur un fil de 0,4 mm (0,016 in.) (26 AWG)
Le module multimédia MM717 est connecté au champ mural ou à la boîte de dérivation avec un câble B25A non blindé à 25 paires.
Danger :
Les ports du MM717 sont destinés à un usage interne seulement. Les lignes téléphoniques reliées à ces ports ne doivent pas être acheminées hors du bâtiment. Le non-respect de cette restriction pourrait causer du tort au personnel ou à l’équipement.
