Duplication de logiciel Communication Manager avec la haute disponibilité VMware

Dernière mise à jour : Mar 19, 2025 |
Informations sur le prologue
Métadonnées
Mots-clés :
La présente annexe présente une illustration de la duplication du logiciel Communication Manager avec quatre hôtes ESXi configurés dans deux clusters de données avec la haute disponibilité (HA) de VMware.
  • Dans le Configuration du cluster VMware avec quatre hôtes ESXi, la duplication du logiciel Communication Manager est établie sur deux clusters de données VMware. Chaque cluster utilise la HA VMware. Les machines virtuelles actives et en veille Communication Manager ne sont pas prises en charge dans le même cluster de données avec VMware HA.
  • Pour établir la connectivité, le lien de duplication de logiciel doit être relié par un commutateur privé Ethernet IP dédié ou un VLAN, hôte à hôte (figure). Les hôtes 1 et 3 sont sur le groupe de données A et les hôtes 2 et 4 sont sur le groupe de données B.
  • L'illustration présente deux Communication Manager machines virtuelles, CMVM_01 et CMVM_02, configurées en tant que paire Active (ACT) et Standby (STB) à l'aide de Communication Manager la liaison de duplication logicielle de la machine virtuelle.
  • Le commutateur virtuel de configuration de l'Eth2 de l'application CMVM_01 (ACT) est lié à l'adaptateur physique VMnic2 sur l'hôte 1 et le commutateur virtuel de configuration de l'Eth2 de l'application CMVM_02 (STB) est lié à l'adaptateur physique VMnic2 sur l'hôte 4.
  • D'autres machines virtuelles n'utilisent pas le VMnic2.

Exemple : Lorsque la machine virtuelle active échoue

Dans le Configuration du cluster VMware avec quatre hôtes ESXi :
  • L'hôte 1 (CMVM_01) est ACT avec un lien de duplication communiquant sur VMnic2 par le commutateur réseau.
  • L'hôte 4 (CMVM_02) est un STB avec une liaison de duplication communiquant sur VMnic2 par le biais du commutateur réseau.
  • Si l'hôte 1 échoue, CMVM_02 devient ACT.
  • VMware HA démarre CMVM_01 sur l'hôte 3.
  • L'hôte 3 (CMVM_01) commence la communication via VMnic2.
  • L'hôte 1 est en cours de démarrage, donc aucune communication sur le VMnic2.
  • L'hôte 3 (CMVM_01) et l'hôte 4 (CMVM_02) se lient et communiquent via le commutateur réseau sur chaque VMnic2.

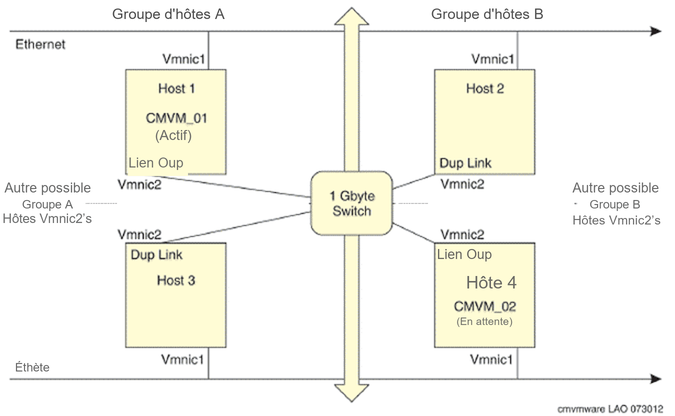

Illustration Configuration du cluster VMware avec quatre hôtes ESXi
Cette illustration illustre la haute disponibilité de VMware pour la duplication logicielle de Communication Manager avec quatre hôtes ESXi configurés dans deux clusters de données.
