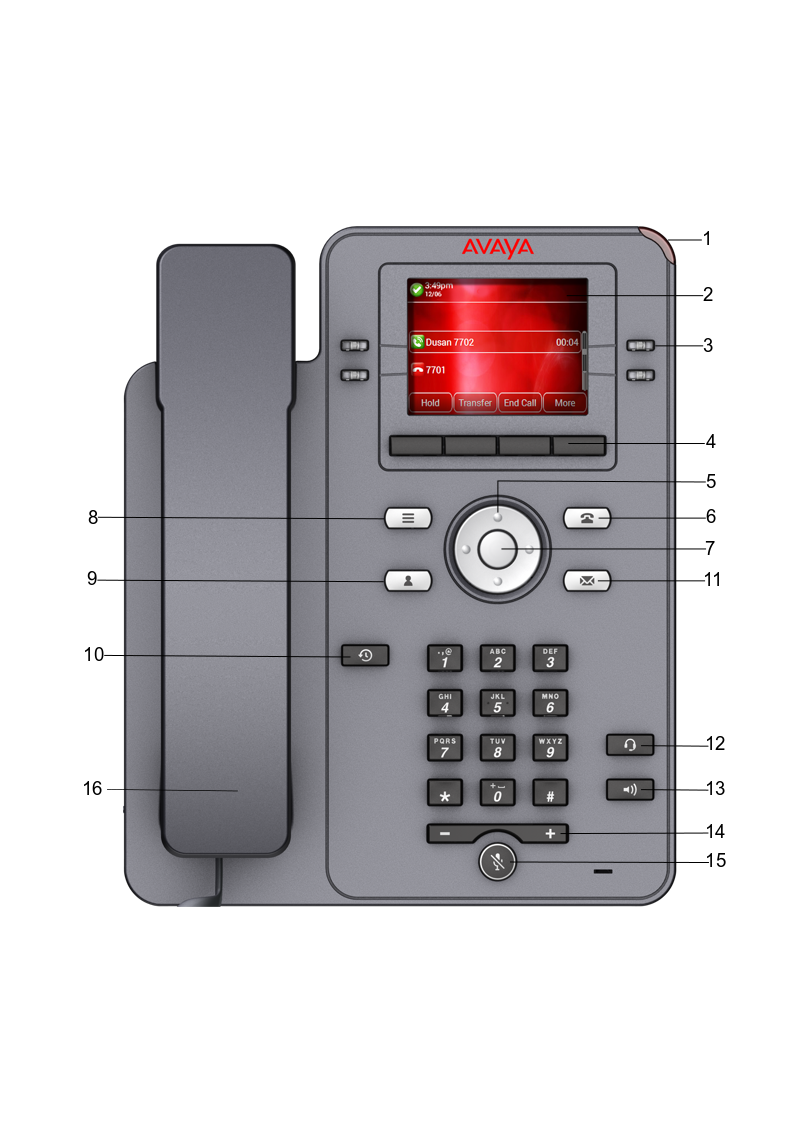

Схема IP-телефона J139

Последнее обновление : Aug 31, 2026 |
Prolog information
Metadata
Keywords:
№
Название
Описание
1
Сигнальный индикатор
Обеспечивает визуальные сигналы для следующего:
  • Входящий вызов
  • Голосовая почта
2
Экран телефона
Отображает две области:
  1. Верхняя панель: всегда остается видимой и отображает состояние связи и устройства, а также дату и время.
  2. Область приложения отображает следующее:
    • Определяемый контекстом заголовок приложения и один или несколько подзаголовков. В зависимости от типа представления и состояния вызова в заголовке отображаются сведения о вызове.
    • Область содержимого приложения, в том числе меню, списки, всплывающие окна, изображения и прочие элементы.
    • Область меток программных клавиш: отображает метки с данными о состоянии программных клавиш.
3
Клавиши линии
Предназначены для выбора соответствующих строк. На клавишах линий находятся индикаторы для вывода следующих визуальных сигналов:
  • Красный цвет: отключенные функции.
  • Зеленый цвет: входящий вызов и включенные функции.
  • Красный и зеленый цвет: трубка телефона снята.
4
Программируемые клавиши
Предназначены для выбора соответствующей метки определяемых контекстом действий.
5, 7
Кластер навигации
Используется для навигации по экрану телефона.
  • Клавиши со стрелками вверх и вниз: для прокрутки вверх и вниз.
  • Клавиши со стрелками вправо и влево: для перемещения указателя в следующее поле ввода и переключения значений в полях выбора.
  • Кнопка ОК: для выбора действия, назначенного первой программной клавише.
11
Голосовая почта
Используется для набора заданного номера голосовой почты и получения голосового сообщения.
12
Гарнитура
Используется для переключения с динамика на гарнитуру во время вызова.
13
Динамик
Используется для включения динамика.
14
Громкость
Используется для регулировки громкости телефонной трубки, динамика или мелодии звонка.
  • (+): для увеличения громкости.
  • (-): для уменьшения громкости.
15
Кнопка выключения микрофона
Используется для выключения и включения исходящего звука.
16
Телефонная трубка
Используется для приема и выполнения вызовов
Клавиши приложений позволяют перейти непосредственно к соответствующим приложениям.
№
Клавиши приложения
Описание
6
Клавиша телефона
Отображает экран Телефон.
8
Главное меню
Отображает список пунктов для доступа к функциям, приложениям, настройкам, сетевой информации, возможностям администрирования и информации о программе.
9
Контакты
Отображает записи из списка контактов.
10
Недавние
Отображает журнал звонков.
