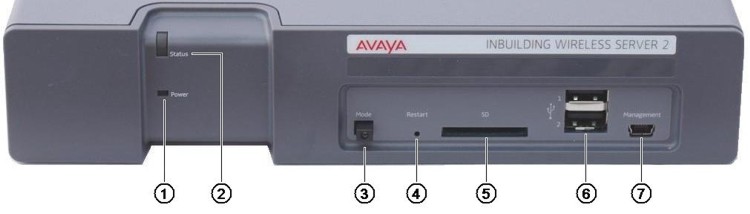

Netz-LED

gibt den Status der Stromversorgung für die Einheit an. Siehe Status-LED.

Status-LED

gibt den Status der Einheit an.

Modusschalter und LED

Drücken Sie den Schalter zweimal, wird die Einheit in den Massenspeichermodus versetzt. Die Einheit kehrt automatisch nach 10 Minuten wieder in den Normalbetrieb zurück. Im Massenspeichermodus blinkt die LED im Schalter. Der Massenspeichermodus wird verwendet, damit mit einen Windows-Computer die geeigneten Treiber für die Verbindung über ein USB-Kabel zum Management-Port heruntergeladen werden können.

Schalter zum Neustarten

SD-Kartensteckplatz

Diese werden für den Betrieb von IP Office nicht verwendet.

USB-Ports

Diese werden für den Betrieb von IP Office nicht verwendet.

Management-Port

Dieser Port kann für eine USB-Verbindung zu einem Computer verwendet werden, um eine Konfiguration der Einheit durchzuführen. Für die Treiberinstallation muss die Einheit mithilfe des Modus-Schalters (siehe oben) in den Massenspeichermodus geschaltet werden. Die für diesen Port verwendete Adresse lautet 192.5.36.229.
