Conexión de cables a un AIWS

Última actualización : Apr 26, 2023 |

Procedimiento

  1. Localice los conjuntos de interruptor SW2 y SW3 en la parte superior derecha de la placa de circuitos de AIWS. Asegúrese de que todos los interruptores se ajusten en Desactivado.

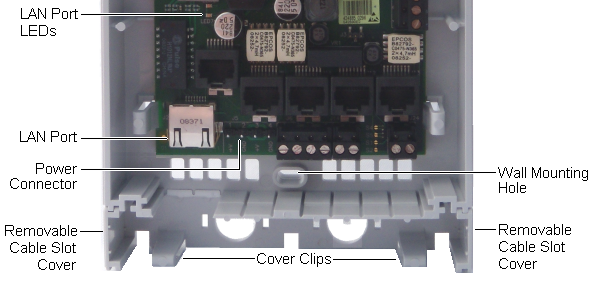

  2. Localice el puerto LAN y el conector de alimentación J5. Justo debajo de estos se encuentra un panel de plástico. Con cuidado, quite las piezas suficientes del panel para permitir el acceso de los cables al puerto LAN y al conector de alimentación cuando se coloque nuevamente la tapa del AIWS.




  3. Conecte el cable de LAN entre el IP Office y el AIWS.
  4. Conecte el cable de suministro de energía al conector de alimentación J5 cerca del puerto LAN del AIWS.
  5. Encienda la unidad AIWS.
