Montaje de una estación de base en la pared

Última actualización : Apr 26, 2023 |

Acerca de esta tarea

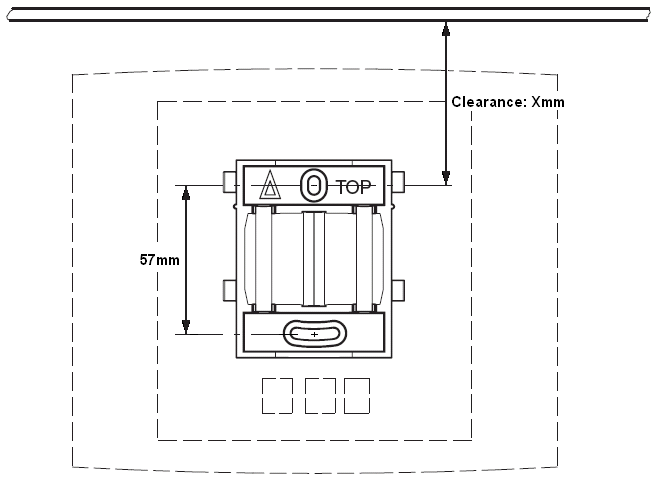

Quite el soporte de montaje de la estación de base. Úselo como plantilla para marcar los orificios de fijación de los tornillos. Observe el diagrama a continuación que indica el espacio libre necesario para colocar la estación de base en el soporte de montaje.

Procedimiento

  1. Mantenga el soporte de montaje con su lado plano contra la pared con el texto “TOP” (SUPERIOR) hacia arriba y marque los dos orificios. Observe la distancia mínima entre el orificio superior del tornillo y el cielo raso. Esto depende del tipo de estación de base de la siguiente manera:

    Tipo de estación de base

    Antenas internas

    Antenas externas

    IPBS1

    Estación de base digital

    65 mm

    160 mm

    IPBS2/IPBS3

    100 mm

    195 mm
  2. Perfore los dos orificios con una broca de 6 mm de diámetro e introduzca los enchufes de pared incluidos.
  3. Coloque el soporte de montaje con su lado plano en la pared y ajústelo con los dos tornillos de 3,5 mm de diámetro que se incluyen.
