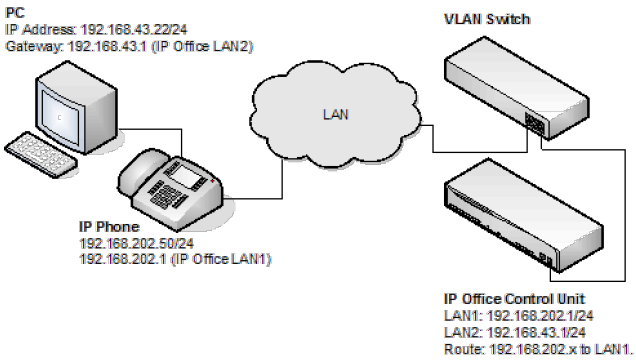

Descripción general del sistema de ejemplo

Última actualización : Apr 27, 2022 |
Prolog information
Metadata
Keywords:
  • Configuración de IP Office: la siguiente tabla detalla la configuración para IP Office. IP Office no requiere ninguna configuración adicional para la compatibilidad con el etiquetado 802.1.
    Opción
    Valor
    LAN1 de dirección IP
    192.168.202.1
    LAN1 de máscara IP
    255.255.255.0
    LAN2 de dirección IP
    192.168.43.1
    LAN2 de máscara IP
    255.255.255.0
    Enrutador
    192.168.202.1
    Servidor de llamadas
    192.168.202.1
  • Configuración de teléfono IP: en el ejemplo a continuación, el teléfono IP se configuró con una dirección IP fija.
    Opción
    Valor
    Dirección IP
    192.168.202.50
    Máscara IP
    255.255.255.0
    Enrutador
    192.168.202.1
    Servidor de llamadas
    192.168.202.1
    VLANID
    100
  • Configuración del conmutador VLAN: la tabla que figura a continuación resume la configuración de HP para los puertos y redes VLAN.
    Puerto
    VLAN 100 de voz
    VLAN 101 de datos
    3
    Etiquetado
    No etiquetado
    5
    No etiquetado
    -
    6
    -
    No etiquetado
  • Configuración de la PC: a continuación figura la configuración IP de la PC1; no existe ninguna opción compatible con 802.1p o 802.1q habilitada en la PC.
    Opción
    Valor
    Dirección IP
    192.168.43.22
    Máscara IP
    255.255.255.0
    Enrutador
    192.168.43.1

Resumen

Desde el puerto en el que residen la PC y el teléfono IP, pueden recibirse dos tipos de marcos Ethernet (es decir, enviados desde el teléfono o la PC).
  • El teléfono IP envía paquetes etiquetados.
  • La PC envía paquetes no etiquetados.
Cuando la PC conectada al puerto del teléfono IP envía un paquete etiquetado, sólo se propagará a VLAN 101. Esto se debe a que al agregar el puerto 3 a VLAN 101, la opción Modo se especificó como no etiquetada. Mientras que para la otra red VLAN (101) la opción Etiquetado se seleccionó para el puerto 3 en VLAN 101. Los paquetes etiquetados se enviarán a VLAN 100 mientras que los no etiquetados se enviarán a 101.
Un paquete se etiqueta cuando se origina desde un teléfono IP. Dado que la opción "no etiquetada" se seleccionó para el puerto 5 de VLAN 100, la etiqueta 802.1 se eliminará antes de que el conmutador envíe el paquete a este puerto. Del mismo modo, cuando un paquete no etiquetado es originado y enviado por IP Office, el conmutador etiquetará el paquete antes de enviar el puerto LAN 3.
