Instalación del teléfono H.323 de IP Office Platform

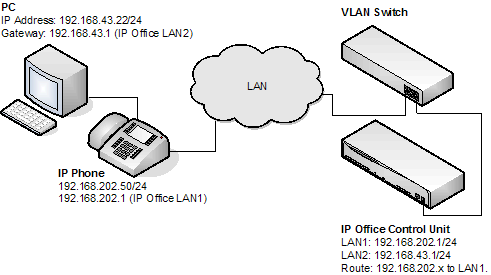

Teléfonos IP y VLAN
El uso de VLAN permite crear dominios de colisión separados en los conmutadores Ethernet. En el caso de los teléfonos IP e IP Office las ventajas son:
-
Permite que las PC continúen en la misma subred IP mientras que los teléfonos IP pueden utilizar un esquema de direcciones IP nuevo e independiente.
-
El tráfico de difusión no se propaga entre la red de datos de la PC y la red de voz de los teléfonos IP. Esto ayuda al desempeño ya que de lo contrario el tráfico de difusión debe ser evaluado por todos los receptores.
-
La priorización del tráfico y las redes VLAN en la capa 2 se unen estrechamente en el mismo estándar 802.2. Por lo tanto, es más fácil mantener L2 QoS cuando se utiliza una red VLAN.
La tabla muestra las tres formas en las que VLAN puede utilizarse con un conmutador Ethernet. Los primeros dos métodos sólo requieren una configuración básica y como este documento supone que la PC y los teléfonos IP comparten el mismo puerto Ethernet, la atención se centrará en el tercer método (superposición).
|
Tipo
|
Descripción
|
Ventajas
|
Desventajas
|
|---|---|---|---|
|
Sin VLAN
|
Tanto la voz como los datos ocupan el mismo dominio de colisión
|
Configuración simple
|
Efecto adverso del tráfico de difusión de la PC sobre el tráfico de voz.
Requiere dos (2) puertos por usuario, uno para el teléfono IP y el otro para la PC
|
|
VLAN física
|
VLAN independiente para datos y voz
|
Configuración simple
|
Requiere dos (2) puertos en el conmutador, uno para el teléfono IP y el otro para la PC
|
|
VLAN superpuesta
|
Un solo puerto en el conmutador que transporta el tráfico de la PC y los teléfonos IP
|
Requiere un solo puerto para la PC y el teléfono IP
El tráfico de difusión de la PC no puede tener un efecto adverso sobre el tráfico de voz
|
Configuración compleja
|
