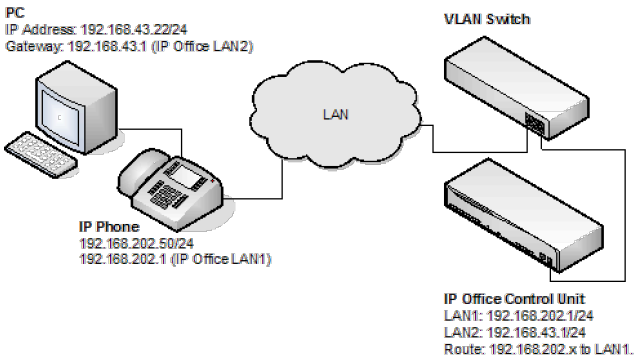

Beispielsystemübersicht

Zuletzt aktualisiert : Apr 27, 2022 |
Prolog-Informationen
Metadaten
Schlüsselwörter:
  • IP Office-Konfiguration: In der folgenden Tabelle wird die Konfiguration für IP Office beschrieben. Eine weitere Konfiguration wird von IP Office bei der Unterstützung von 802.1-Kennzeichnung nicht vorausgesetzt.
    Option
    Wert
    IP-Adresse LAN1
    192.168.202.1
    IP-Maske LAN1
    255.255.255.0
    IP-Adresse LAN2
    192.168.43.1
    IP-Maske LAN2
    255.255.255.0
    Router
    192.168.202.1
    Anrufserver
    192.168.202.1
  • Konfiguration des IP-Telefons: Im unten stehenden Beispiel wurde das IP-Telefon mit den unten stehenden festen IP-Adressen konfiguriert.
    Option
    Wert
    IP-Adresse
    192.168.202.50
    IP-Maske
    255.255.255.0
    Router
    192.168.202.1
    Anrufserver
    192.168.202.1
    VLANID
    100
  • Konfiguration der VLAN-TK-Anlage: In der unten stehenden Tabelle ist die HP-Konfiguration für Ports und VLANs zusammengefasst.
    Port
    VLAN 100 Sprache
    VLAN 101 Daten
    3
    Tagged (Gekennzeichnet)
    Untagged (Nicht gekennzeichnet)
    5
    Untagged (Nicht gekennzeichnet)
    -
    6
    -
    Untagged (Nicht gekennzeichnet)
  • Konfiguration des PCs: Im Folgenden ist die IP-Konfiguration von PC1 dargestellt, wobei keine Option zur Unterstützung von 802.1p oder 802.1q auf dem PC aktiviert ist.
    Option
    Wert
    IP-Adresse
    192.168.43.22
    IP-Maske
    255.255.255.0
    Router
    192.168.43.1

Zusammenfassung

An dem Port, an dem sich PC und IP-Telefon befinden, können zwei Arten von Ethernet-Frames empfangen werden (vom Telefon oder PC gesendet).
  • Das IP-Telefon sendet gekennzeichnete Pakete.
  • Der PC sendet nicht gekennzeichnete Pakete.
Wenn der an den Port des IP-Telefons angeschlossene PC ein nicht gekennzeichnetes Paket sendet, wird dieses nur an VLAN 101 weitergegeben. Der Grund dafür ist, dass die Modus-Option beim Hinzufügen von Port 3 zu VLAN 101 als „untagged“ (Nicht gekennzeichnet) angegeben wurde. Für das andere VLAN (101) hingegen wurde für Port 3 in VLAN 101 die Option Gekennzeichnet ausgewählt. Daher gehen gekennzeichnete Pakete an VLAN 100 und nicht gekennzeichnete Pakete an 101.
Stammt ein Paket aus einem IP-Telefon, ist es gekennzeichnet. Da für Port 5 in VLAN 100 die Option „untagged“ (Nicht gekennzeichnet) ausgewählt wurde, wird die 802.1-Kennzeichnung entfernt, bevor der Switch das Paket an diesen Port weiterleitet. Genauso wird ein nicht gekennzeichnetes Paket, das von IP Office stammt, vom Switch gekennzeichnet und dann erst an LAN-Port 3 weitergeleitet.
