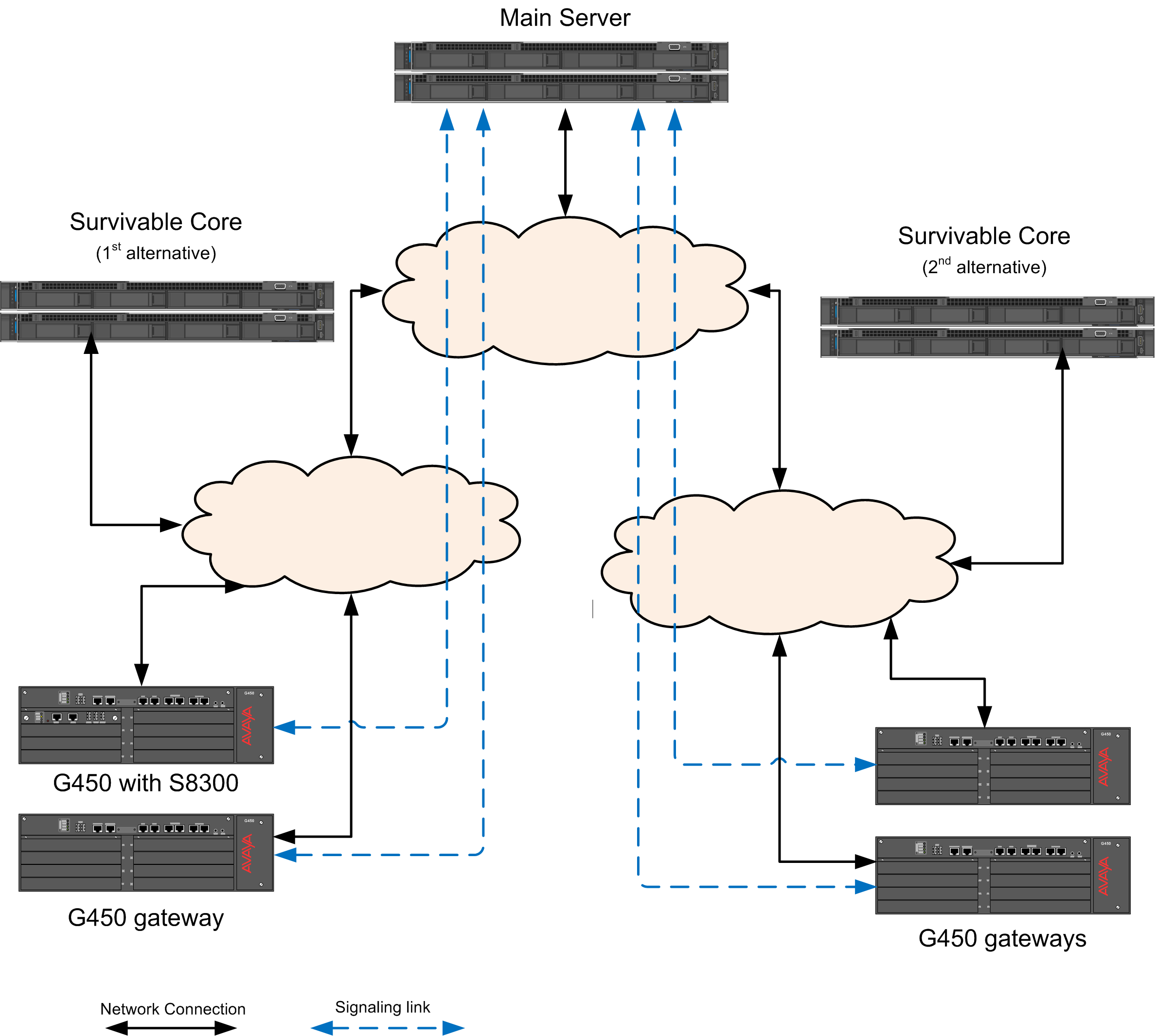

Dans l'exemple 1 (voir Figure 1 : S8300E, serveur R640 avec serveurs centraux surviables en fonctionnement normal), le serveur dupliqué agit comme serveur principal dans un environnement de serveurs centraux surviables. Deux serveurs centraux résilients ont été positionnés dans le réseau. Grâce à l'administration sur le serveur principal, un autre serveur dupliqué est sélectionné comme sauvegarde principale ou première alternative au serveur principal. Une troisième paire de serveurs dupliquée agit comme sauvegarde secondaire ou deuxième alternative en cas de défaillance de la première alternative ou de fragmentation du WAN. Par exemple, l'intention de la configuration du serveur de base surviable est de garder toutes les passerelles multimédia sous le contrôle d'un seul serveur.

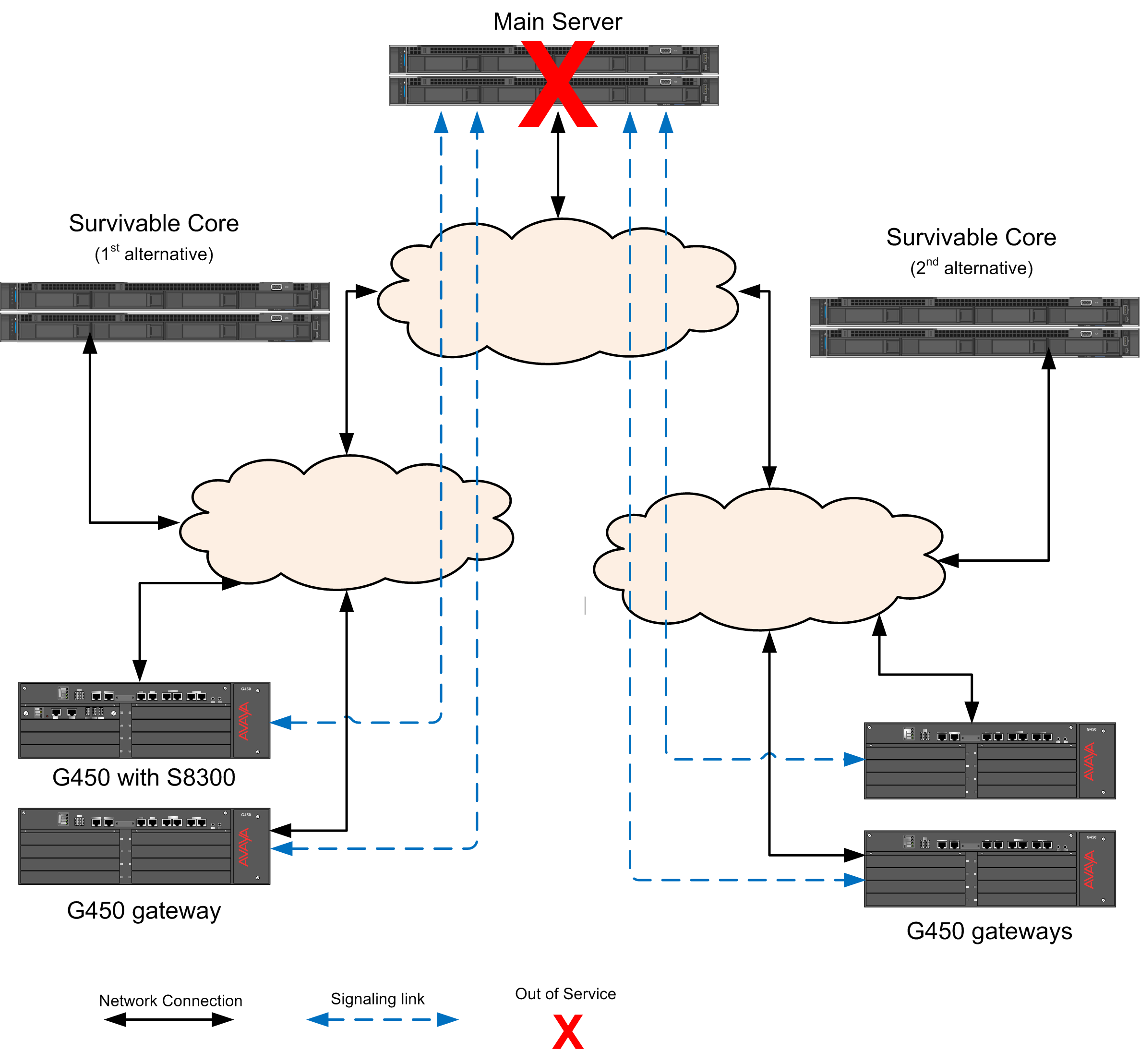

Une défaillance catastrophique se produit sur les serveurs principaux (voir Figure 2 : Défaillance catastrophique des serveurs principaux). La passerelle multimédia ne peut plus communiquer avec le serveur principal. Le minuteur de recherche principal s'active.

Les valeurs administrées des serveurs centraux survivables sont attribuées aux passerelles média dans la configuration de la « liste mgc », l'ordre dans la liste définit l'ordre de recherche. Selon les valeurs de la liste mgc des serveurs centraux surviables, la passerelle multimédia a placé le 1er serveur central surviable alternatif plus haut dans sa liste de priorités que le 2e serveur central surviable alternatif.

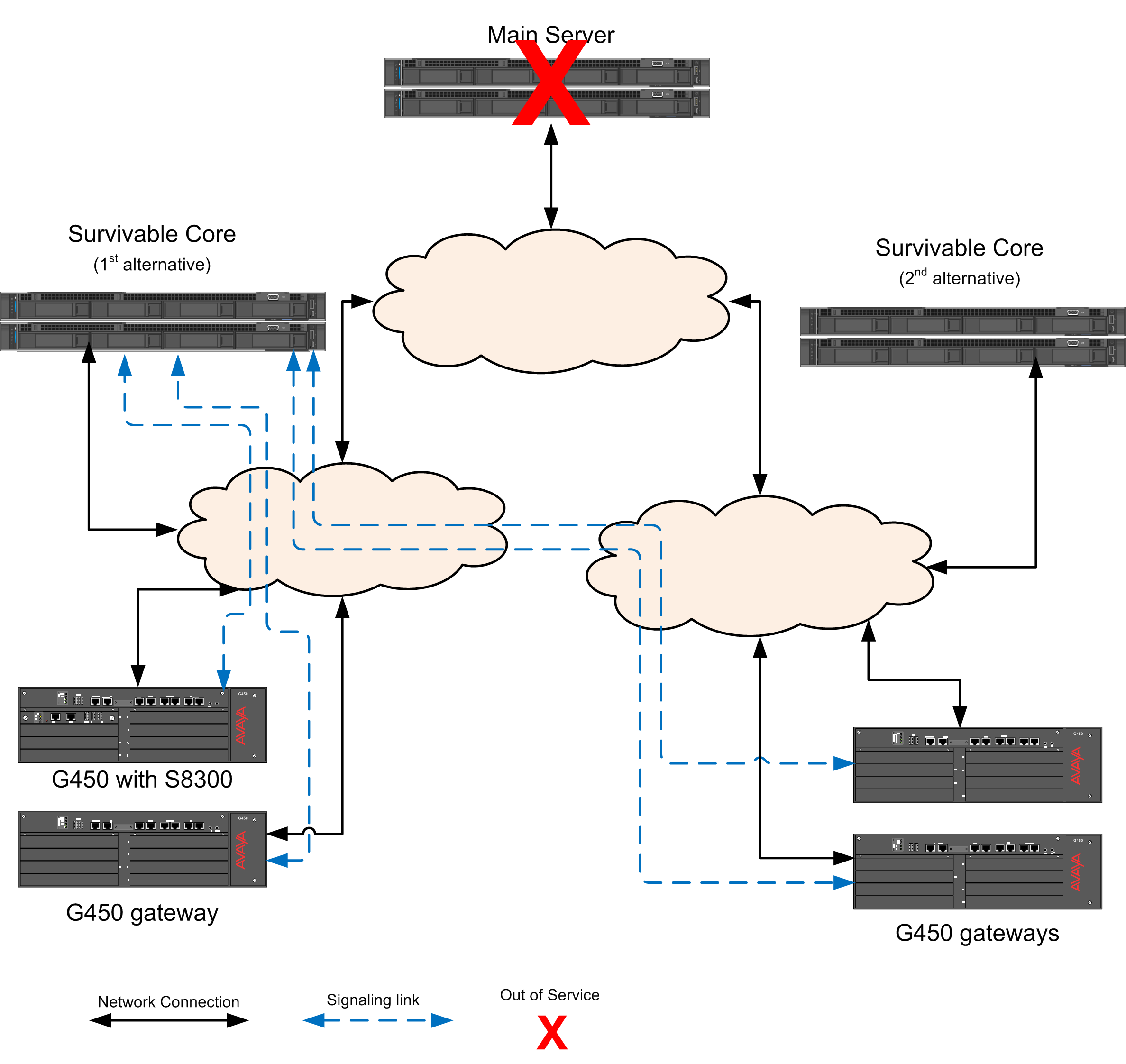

Lorsque le délai de recherche principal expire (voir la Figure 3 : récupération du serveur central surviable en cas de défaillance), les passerelles multimédia demandent un service au serveur central surviable le plus élevé de sa liste (1re alternative). Le premier serveur principal surviable alternatif accepte la demande et prend le contrôle de la passerelle multimédia.

Le compteur de recherche principal est configuré sur l'interface CLI des passerelles G4xx à l'aide de la commande set reset-times primary-search. La valeur par défaut est de 1 minute et la plage configurable est de 1 à 59 minutes.
