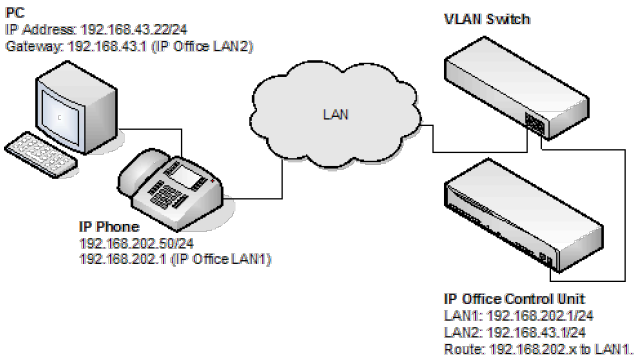

Le port auquel l'ordinateur et le téléphone IP sont connectés permet de recevoir deux types de cadres Ethernet (qui sont envoyés à partir du téléphone ou de l'ordinateur) :

Lorsque l'ordinateur rattaché au port du téléphone IP envoie un paquet non balisé, celui-ci est transmis uniquement au VLAN 101. Cela est dû au fait que lorsque le port 3 a été ajouté au VLAN 101, l'option Mode a été définie sur Non balisé. À l'inverse, pour l'autre VLAN (101), l'option a été définie sur Balisé pour le port 3 du VLAN 101. Par conséquent, les paquets balisés sont transmis au VLAN 100 tandis que les paquets non balisés sont envoyés au VLAN 101.

Les téléphones IP génèrent des paquets balisés. Comme l'option « Non balisé » est sélectionnée pour le port 5 du VLAN 100, la balise 802.1 est supprimée avant que le commutateur ne transmette le paquet à ce port. De même, lorsqu'un paquet non balisé est généré et envoyé par IP Office, le commutateur balise ce paquet avant de le transmettre au port 3 du LAN.
