Installation du téléphone H.323 IP Office Platform
VLAN et téléphones IP
L'utilisation du VLAN permet de créer des domaines de collision distincts sur les commutateurs Ethernet. En ce qui concerne IP Office et les téléphones IP, les avantages sont les suivants :
-
Il permet aux ordinateurs de demeurer dans le même sous-réseau IP, tandis que les téléphones IP peuvent utiliser un nouveau schéma d'adressage IP distinct.
-
Le réseau de données de l'ordinateur ne diffuse aucun trafic sur le réseau vocal des téléphones IP, et inversement. Ceci garantit de meilleures performances, car dans le cas contraire, le trafic diffusé doit être évalué par tous les destinataires.
-
Les réseaux VLAN et la classification du trafic par ordre de priorité sur la couche 2 sont étroitement liés par la norme 802.2. Il est donc plus facile d'assurer la qualité de service de la couche 2 (L2 QoS) lorsque vous utilisez un VLAN.
Le tableau indique les trois manières de déployer un VLAN doté d'un commutateur Ethernet. Étant donné que les deux premières méthodes sont très simples et que le présent document suppose que l'ordinateur et les téléphones IP sont dotés du même port Ethernet, celui-ci décrira la troisième méthode (chevauchement) plus en détail.
|
Type
|
Description
|
Avantages
|
Inconvénients
|
|---|---|---|---|
|
Aucun VLAN
|
Les réseaux vocaux et de données se trouvent sur le même domaine de collision
|
Configuration simple
|
Le trafic diffusé par l'ordinateur entrave le trafic vocal.
Nécessite deux (2) ports par utilisateur (un pour le téléphone IP et un autre pour l'ordinateur)
|
|
VLAN physique
|
Réseaux VLAN distincts pour les données et les signaux vocaux
|
Configuration simple
|
Nécessite deux (2) ports par utilisateur (un pour le téléphone IP et un autre pour l'ordinateur)
|
|

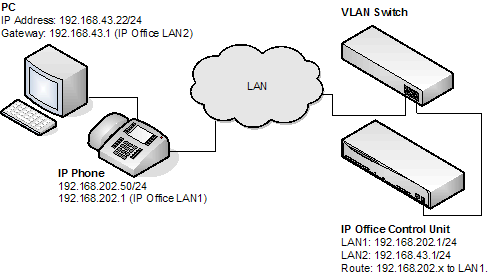

VLAN se chevauchant
|
Un seul port du commutateur prend en charge à la fois le trafic du téléphone IP et celui de l'ordinateur
|
Nécessite un seul port pour l'ordinateur et le téléphone IP
Le trafic diffusé par l'ordinateur n'entraîne aucune gêne du trafic vocal
|
Configuration complexe
|
