Verwenden von IP Office System Status
Status (SIP-Amtsleitung)
Pfad:

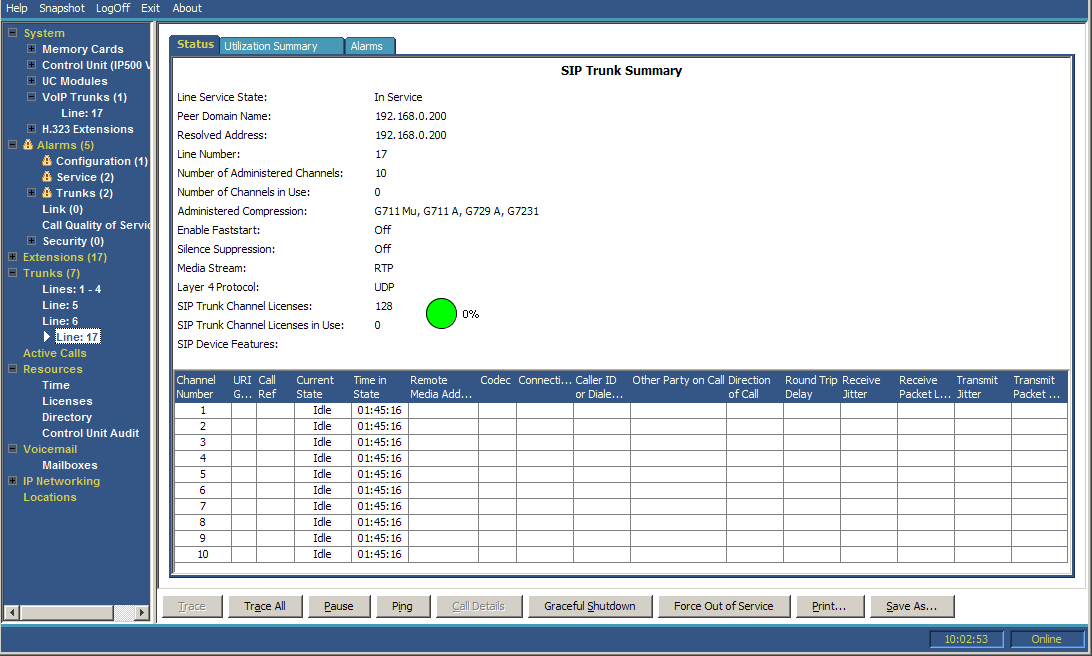

System Status zeigt die Anzahl konfigurierter und freier SIP-Kanallizenzen oben auf dem Bildschirm der SIP-Amtsleitungen an. Wenn die SIP-Amtsleitung eine Registrierung erfordert, wird außerdem der Status der primären und sekundären Registrierung im Zusammenfassungsbereich des Bildschirms „SIP-Amtsleitung“ angezeigt.
Angezeigte Informationen
|
Information
|
Beschreibung
|
|---|---|
|
Name der Peer-Domäne
|
Name des Dienstes laut Leitungsformular.
|
|
Gateway-Adresse
|
Gateway-IP-Adresse laut VoIP-Formular.
|
|
Leitungsnummer
|
Wird in der Systemkonfiguration definiert.
|
|
Anzahl der verwalteten Kanäle
|
Anzahl der Kanäle laut Registerkarte „VoIP-Leitung“.
|
|
Gesamtanzahl der verwendeten Kanäle
|
Gesamtzahl der Kanäle, denen Anruf-Referenzen zugeordnet sind.
|
|
Verwaltete Komprimierung
|
Der Komprimierungsmodus laut VoIP-Formular.
|
|
Ruheunterdrückung
|
Entweder Ein oder Aus.
|
|
Tabelle „Kanäle“
|
Siehe Tabelle Kanäle.
|
Tabelle „Kanäle“
Diese Tabelle enthält folgende Details:
|
Element
|
Beschreibung
|
|---|---|
|
Kanalnummer
|
Klicken Sie auf die Zeile, um Details zum Anruf anzuzeigen.
|
|
URI-Gruppe
|
URI-Gruppe, über die der Anruf in die Amtsleitung hinein oder aus ihr heraus geroutet wurde. Wenn keine Anrufreferenz vorliegt, ist die URI-Gruppe leer.
|
|
Anruf-Ref.
|
Anrufreferenz, die vom System zugewiesen wurde und der verwendeten Leitung zugeordnet ist. Wird eine Ablaufverfolgung durchgeführt, werden alle Anrufe der Amtsleitung durch (i) neben der Anruf-Referenz gekennzeichnet. Wenn Sie während einer Ablaufverfolgung die Option Anrufdetails auswählen, bleibt der Bildschirm unverändert, und ein Popup-Fenster mit Details zum ausgewählten Anruf wird angezeigt. Im Popup-Fenster wird der Status des Anrufs zum Zeitpunkt der Auswahl angezeigt; diese Anzeige wird nicht aktualisiert. Siehe Protokoll.
|
|
Aktueller Status
|
Aktueller Status des der Taste zugeordneten Anrufs. Siehe Anrufstatus (Amtsleitung).
|
|
Zeit im Status
|
Dieser Wert wird bei jeder Statusänderung auf Null zurückgesetzt.
|
|
IP-Adresse laut Verbindung
|
Direkte Medien (nur H.323), RTP Relay oder VCMs.
|
|
CODEC
|
er H.323-Nachricht verfügbar; kann sich während des Anrufs ändern.
|
|
Verbindungstyp
|
Entweder RTP Relay oder VCMs.
|
|
Anrufer-ID oder gewählte Ziffern
|
Die angezeigten Informationen sind von der Richtung des Anrufs abhängig.
|
|
Gesprächspartner
|
Siehe Tabelle Gesprächspartner.
|
|
Anrufrichtung
|
Der Anruf wird entweder als Eingehend oder Ausgehend angezeigt.
|
|
Quality of Service (QoS)
|
Normale Datenpakete können die Übertragung von Sprachdaten verhindern oder verzögern und dadurch die Sprachqualität beeinträchtigen. System Status bietet die folgenden Informationen. Das System berechnet die Statistiken gemäß RFC 1889.
|
Gesprächspartner
Eine der folgenden Angaben:
|
Anruf wurde initiiert/beantwortet von
|
Angezeigter Wert
|
|---|---|
|
Benutzer
|
Benutzername und -nummer
|
|
Voicemail-Anrufverlauf
|
Name des Ausgangspunktes
|
|
Voicemailbox
|
Voicemail-Benutzername oder Sammelanschlussname der Mailbox
|
|
Datendienst
|
RAS-Dienstname
|
|
Konferenz
|
Konferenzname
|
|
Querverbindungskarten
|
Leitungs-ID/URI Gruppen-/Kanalnummer
|
|
Parkbereich
|
Parkbereich (wenn der Anruf vom Gesprächspartner geparkt wurde)
|
|
Ansage
|
Ansage: Sammelanschluss, der der Ansagenummer zugeordnet ist
|
|
Sammelanschluss
|
Sammelanschluss: Name und Nummer eines Anrufs, der sich in der Warteschlange für einen Sammelanschluss befindet (nicht signalisiert)
|
Schaltflächen
Die folgenden Schaltflächen können auf diesem Bildschirm angezeigt werden:
|
Schaltfläche
|
Beschreibung
|
|---|---|
|
Anrufdetails
|
Es werden Anrufdetails für den ausgewählten Anruf, die Amtsleitung oder den Amtsleitungskanal angezeigt.
|
|
Wiederaufnehmen
|
Die Aktualisierung des Bildschirms in Echtzeit wird wieder aufgenommen. Nach dem Klicken auf diese Schaltfläche ändern sich Beschriftung und Funktion in Anhalten.
|
|
Anhalten
|
Die Aktualisierung des Bildschirms wird gestoppt. Beschriftung und Funktion dieser Schaltfläche ändern sich in Wiederaufnehmen.
|
|
Drucken…
|
Alle auf dem aktuellen Bildschirm verfügbaren Informationen werden gedruckt (einschließlich der nicht in der Anzeige sichtbaren Informationen).
|
|
Verfolgen
|
Für die ausgewählten Zeilen wird die Ablaufverfolgung gestartet. System Status zeigt eine Ablaufverfolgung für jeden der ausgewählten Amtsleitung oder Nebenstelle zugeordneten Anruf an. Siehe Protokoll.
|
|
Alle verfolgen
|
Für die gesamte Amtsleitungsgruppe oder Nebenstelle wird die Ablaufverfolgung gestartet. System Status zeigt eine Ablaufverfolgung für alle der Amtsleitung oder Nebenstelle zugeordneten Anrufe an. Siehe Protokoll.
|
|
Speichern unter…
|
Die auf dem Bildschirm angezeigten Informationen werden in einer Textdatei (TXT oder CSV) gespeichert. Ablaufverfolgungen können nur als CSV-Textdateien gespeichert werden.
|
|
Ping-Test
|
Eine Ping-Aktion über die ausgewählte Schnittstelle (System, Leitung oder Nebenstelle) wird durchgeführt, und die Ergebnisse werden angezeigt. Siehe Ping-Test.
|
|
Ordnungsgemäßes Herunterfahren
|
Bewirkt, dass die ausgewählte SIP-Amtsleitung alle weiteren Anrufe blockiert und in den Status Außer Betrieb übergeht, wenn alle aktuellen Anrufe in der Amtsleitung beendet wurden.
|
|
Herunterfahren abbrechen
|
Ordnungsgemäßes Herunterfahren der ausgewählten SIP-Amtsleitung abbrechen, sofern es noch nicht abgeschlossen ist. Wenn das ordnungsgemäße Herunterfahren der Amtsleitung abgeschlossen ist, wählen Sie Betriebszustand erzwingen.
|
|
Betriebszustand erzwingen
|
Den Status 'Außer Betrieb' für die ausgewählte SIP-Amtsleitung beenden.
|
|
Abschalten erzwingen
|
Den Status 'Außer Betrieb' für die ausgewählte SIP-Amtsleitung erzwingen. Dadurch werden umgehend sämtliche aktive Anrufe in der Amtsleitung unterbrochen.
|
