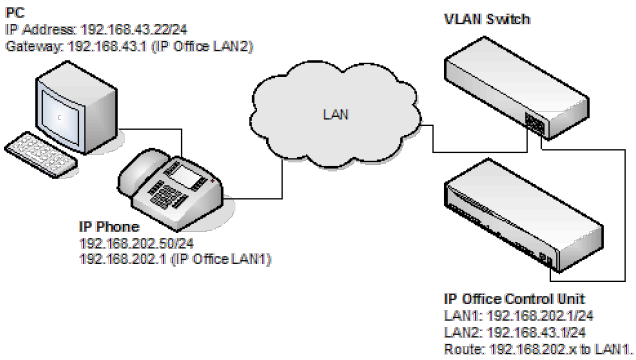

Panoramica di un sistema d'esempio

Ultimo aggiornamento : Apr 27, 2022 |
Prolog information
Metadata
Keywords:
  • Configurazione IP Office: La tabella seguente illustra dettagliatamente la configurazione di IP Office. Per il supporto del tagging 802.1 IP Office non richiede configurazioni aggiuntive.
    Opzione
    Valore
    LAN1 indirizzo IP
    192.168.202.1
    LAN1 maschera IP
    255.255.255.0
    LAN2 indirizzo IP
    192.168.43.1
    LAN2 maschera IP
    255.255.255.0
    Router
    192.168.202.1
    Server di chiamata
    192.168.202.1
  • Configurazione Telefono IP: Nell'esempio indicato di seguito il telefono IP è stato configurato con un indirizzo IP fisso.
    Opzione
    Valore
    Indirizzo IP
    192.168.202.50
    Maschera IP
    255.255.255.0
    Router
    192.168.202.1
    Server di chiamata
    192.168.202.1
    VLANID
    100
  • Configurazione Switch VLAN: Nella tabella indicata di seguito viene fornito un riepilogo della configurazione HP per le porte e le reti VLAN.
    Porta
    VLAN 100 Voce
    VLAN 101 Dati
    3
    Con tag
    Senza tag
    5
    Senza tag
    -
    6
    -
    Senza tag
  • Configurazione del PC: Di seguito viene illustrata la configurazione IP del PC1; sul PC non è stata attivata alcuna opzione per il supporto di 802.1q o 802.1p.
    Opzione
    Valore
    Indirizzo IP
    192.168.43.22
    Maschera IP
    255.255.255.0
    Router
    192.168.43.1
Dalla porta in cui risiedono il PC e il telefono IP possono essere ricevuti due tipi di frame Ethernet (che vengono inviati dal telefono o dal PC):
  • I pacchetti che dispongono di tag vengono inviati dal telefono IP.
  • I pacchetti sprovvisti di tag vengono inviati dal PC.
Quando un pacchetto senza tag viene inviato dal PC collegato alla porta del telefono IP, verrà propagato solo alla VLAN 101. Ciò avviene perché, quando si è aggiunta la porta 3 alla VLAN 101, l'opzione Modalità è stata specificata come senza tag. Per l'altra VLAN (101), invece, è stata selezionata l'opzione Con tag per la porta 3 nella VLAN 101. Pertanto i pacchetti con tag verranno destinati alla VLAN 100, mentre quelli senza tag alla VLAN 101.
Se il pacchetto viene originato da un telefono IP dispone di tag. Dal momento che l'opzione "Senza tag" è stata selezionata per la porta 5 nella VLAN 100, il tag 802.1 viene rimosso prima che lo switch inoltri il pacchetto a questa porta. In modo analogo, quando un pacchetto senza tag viene originato e inviato da IP Office, lo switch attribuirà un tag al pacchetto prima di inoltrarlo alla porta 3 della LAN.
