IP Office System Status gebruiken
Status (H.323-transmissielijn)
Pad:
Open dit menu door in het navigatiepaneel op Transmissielijnen te klikken. Of als alternatief, klik op Systeem en vervolgens op Systeemonderdeel en dubbelklik op de netlijn.

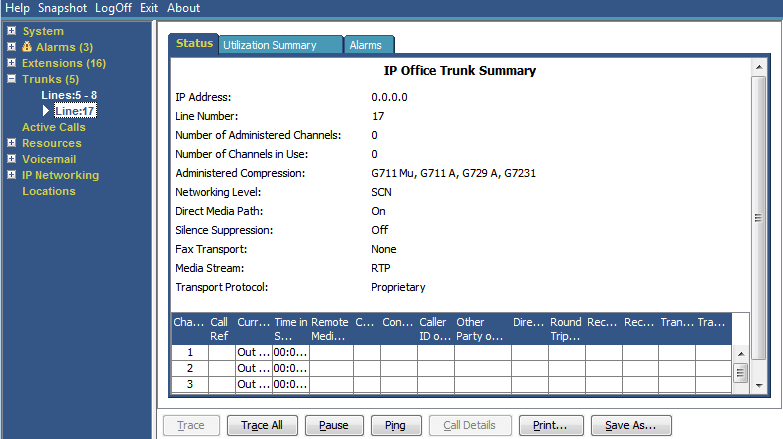

Weergegeven informatie
|
Naam
|
Omschrijving
|
|---|---|
|
IP-adres
|
Het gateway IP-adres van het VoIP formulier.
|
|
Lijnnummer
|
Gedefinieerd in de systeemconfiguratie.
|
|
Aantal beheerde kanalen
|
Aantal kanalen van de het tabblad VoIP-netlijn.
|
|
Totaal kanalen in gebruik
|
Totaal van alle kanalen waar oproepreferenties aan verbonden zijn.
|
|
Beheerde compressie
|
De compressiemodus van het VoIP-formulier.
|
|
Small COmmunity Networking
|
In het menu wordt een van de volgende opties weergegeven:
|
|
Direct Media-pad
|
Aan of Uit.
|
|
Snelstart inschakelen
|
Aan of Uit.
|
|
Stilteonderdrukking
|
Aan of Uit.
|
|
Kanalentabel
|
Zie de tabel Kanalentabel.
|
Kanalentabel
In deze tabel wordt de volgende informatie weergegeven:
|
Element
|
Omschrijving
|
|---|---|
|
Kanaalnummer
|
Klik op de rij om de details van de oproep te zien.
|
|
Oproepref.
|
Oproepreferentie toegekend door het systeem en behorend bij de netlijn die in gebruik is. Wanneer een tracering wordt uitgevoerd, wordt voor alle oproepen op de transmissielijn (i) weergegeven naast de oproepreferentie. Als u Oproepdetails selecteert terwijl een tracering wordt uitgevoerd, blijft het scherm ongewijzigd en verschijnt een pop-upvenster met details over de geselecteerde oproep. Het pop-upvenster toont de status van de oproep op het moment van de selectie en wordt niet bijgewerkt. Zie Traceren.
|
|
Huidige status
|
De huidige status van de oproep die is gekoppeld aan de knop. Zie Belstatussen (transmissielijn).
|
|
Tijd in status
|
Op nul stellen iedere keer dat er een statuswijziging is.
|
|
RTP IP-adres van verbinding
|
IP-adres van de externe zijde van de RTP-mediastroom.
|
|
CODEC
|
Beschikbaar via H.323/SIP berichten en kan veranderen tijdens de oproep.
|
|
Verbindingstype
|
Either DirectMedia, RTP Relay of VCMs.
|
|
Beller-id of gekozen cijfers
|
De informatie die wordt weergegeven, is afhankelijk van de richting van de oproep.
|
|
Oproeppartner
|
Zie de tabel Oproeppartner.
|
|
Richting van oproep
|
Geeft de oproep ofwel als Inkomend of Uitgaand weer.
|
|
Quality of Service (QoS)
|
Normale datapakketten kunnen voorkomen dat spraakdata over de link komen of deze vertragen, waardoor onacceptabele spraakkwaliteit wordt veroorzaakt. Systeemstatus biedt de volgende informatie. Het systeem berekent de statistieken zoals gedefinieerd in RFC 1889.
|
Oproeppartner
Bevat één van de volgende:
|
Waar een oproep werd aangevraagd/beantwoord
|
Weergegeven waarde
|
|---|---|
|
Gebruiker
|
Gebruikersnaam en -nummer
|
|
Voicemail oproepstroom
|
Naam beginpunt
|
|
Voicemailbox
|
Voicemail gebruikersnaam of huntgroepnaam van de mailbox.
|
|
Dataservice
|
RAS - servicenaam
|
|
Vergadering
|
Conferentienaam
|
|
Transmissielijn
|
Transmissielijn-id/URI-groep/kanaalnummer
|
|
Parkeerslot
|
Parkeerslot - wanneer het andere einde de oproep geparkeerd heeft
|
|
Aankondiging
|
Aankondiging - de huntgroep die hoort bij het aankondigingsnummer
|
|
Huntgroep
|
Huntgroep - naam en nummer wanneer een oproep in de wachtrij voor een huntgroep staat (maar niet waarschuwt).
|
Knoppen
De volgende knoppen kunnen op dit scherm verschijnen:
|
Knop
|
Omschrijving
|
|---|---|
|
Oproepdetails
|
Toont de oproepgegevens voor de geselecteerde oproep, transmissielijn of het transmissielijnkanaal.
|
|
Hervatten
|
Hervat bijwerken scherm in realtime. Bij klikken veranderen het label en de functie van de knop in Pauzeren.
|
|
Pauzeren
|
Stopt het updaten van het scherm. Het label en de functie van de knop veranderen in Hervatten wanneer het scherm wordt gepauzeerd.
|
|
Afdrukken…
|
Drukt alle informatie af die beschikbaar is in het huidige scherm (inclusief informatie die momenteel niet zichtbaar is).
|
|
Traceren
|
Start een tracering van de geselecteerde rijen. Systeemstatus toont een tracering voor elke oproep die is gekoppeld aan de geselecteerde transmissielijn of het toestel. Zie Traceren.
|
|
Alles traceren
|
Start een tracering voor de hele transmissielijngroep of toestel. Systeemstatus toont een tracering voor alle oproepen die zijn gekoppeld aan de transmissielijn of het toestel. Zie Traceren.
|
|
Opslaan als…
|
Slaat de informatie op scherm op naar een tekstbestand (TXT of CSV). U kunt alleen traceerschermen als CSV-bestanden opslaan.
|
