IP Office System Status gebruiken
Status (SIP-transmissielijn)
Pad:

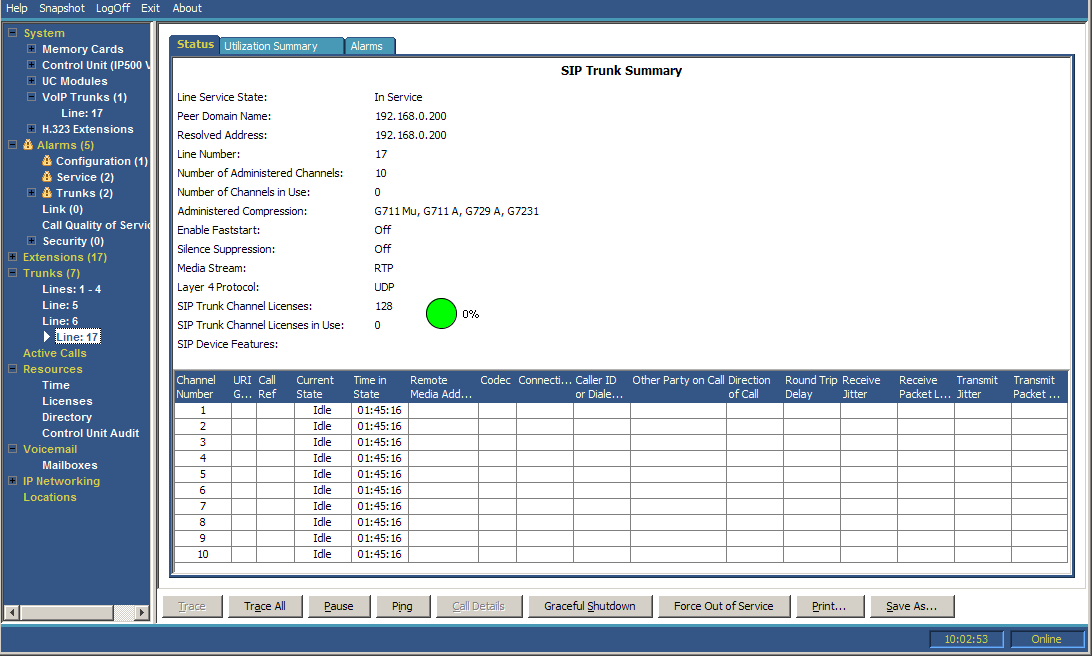

Systeemstatus geeft het aantal geconfigureerde en vrije SIP-kanaallicenties weer boven in het scherm voor de SIP-transmissielijn. Wanneer er voor de SIP-transmissielijn moet worden geregistreerd, wordt bovendien de status van de primaire en secundaire registratie weergegeven in de overzichtssectie van het scherm Status transmissielijn voor de SIP-transmissielijn.
Weergegeven informatie
|
Informatie
|
Omschrijving
|
|---|---|
|
Peer-domeinnaam
|
De naam van de service van het netlijnformulier.
|
|
Gateway-adres
|
Het gateway IP-adres van het VoIP formulier.
|
|
Lijnnummer
|
Gedefinieerd in de systeemconfiguratie.
|
|
Aantal beheerde kanalen
|
Aantal kanalen van de het tabblad VoIP-netlijn.
|
|
Totaal kanalen in gebruik
|
Totaal van alle kanalen waar oproepreferenties aan verbonden zijn.
|
|
Beheerde compressie
|
De compressiemodus van het VoIP-formulier.
|
|
Stilteonderdrukking
|
Aan of Uit.
|
|
Kanalentabel
|
Zie de tabel Kanalentabel.
|
Kanalentabel
In deze tabel wordt de volgende informatie weergegeven:
|
Element
|
Omschrijving
|
|---|---|
|
Kanaalnummer
|
Klik op de rij om de details van de oproep te zien.
|
|
URI-groep
|
De URI-groep via welke de oproep inkomend of uitgaand gerouteerd werd via de transmissielijn. Als er geen Oproepref. is, is de URI-groep leeg.
|
|
Oproepref.
|
Oproepreferentie toegekend door het systeem en behorend bij de netlijn die in gebruik is. Wanneer een tracering wordt uitgevoerd, wordt voor alle oproepen op de transmissielijn (i) weergegeven naast de oproepreferentie. Als u Oproepdetails selecteert terwijl een tracering wordt uitgevoerd, blijft het scherm ongewijzigd en verschijnt een pop-upvenster met details over de geselecteerde oproep. Het pop-upvenster toont de status van de oproep op het moment van de selectie en wordt niet bijgewerkt. Zie Traceren.
|
|
Huidige status
|
De huidige status van de oproep die is gekoppeld aan de knop. Zie Belstatussen (transmissielijn).
|
|
Tijd in status
|
Op nul stellen iedere keer dat er een statuswijziging is.
|
|
IP-adres van verbinding
|
DirectMedia (alleen H.323), RTP Relay of VCMs.
|
|
CODEC
|
Beschikbaar via H.323/SIP berichten en kan veranderen tijdens de oproep.
|
|
Verbindingstype
|
RTP Relay of VCMs.
|
|
Beller-id of gekozen cijfers
|
De informatie die wordt weergegeven, is afhankelijk van de richting van de oproep.
|
|
Oproeppartner
|
Zie de tabel Oproeppartner.
|
|
Richting van oproep
|
Geeft de oproep ofwel als Inkomend of Uitgaand weer.
|
|
Quality of Service (QoS)
|
Normale datapakketten kunnen voorkomen dat spraakdata over de link komen of deze vertragen, waardoor onacceptabele spraakkwaliteit wordt veroorzaakt. Systeemstatus biedt de volgende informatie. Het systeem berekent de statistieken zoals gedefinieerd in RFC 1889.
|
Oproeppartner
Bevat één van de volgende:
|
Waar een oproep werd aangevraagd/beantwoord
|
Weergegeven waarde
|
|---|---|
|
Gebruiker
|
Gebruikersnaam en -nummer
|
|
Voicemail oproepstroom
|
Naam beginpunt
|
|
Voicemailbox
|
Voicemail gebruikersnaam of huntgroepnaam van de mailbox.
|
|
Dataservice
|
RAS - servicenaam
|
|
Vergadering
|
Conferentienaam
|
|
Transmissielijn
|
Transmissielijn-id/URI-groep/kanaalnummer
|
|
Parkeerslot
|
Parkeerslot - wanneer het andere einde de oproep geparkeerd heeft
|
|
Aankondiging
|
Aankondiging - de huntgroep die hoort bij het aankondigingsnummer
|
|
Huntgroep
|
Huntgroep - naam en nummer wanneer een oproep in de wachtrij voor een huntgroep staat (maar niet waarschuwt).
|
Knoppen
De volgende knoppen kunnen op dit scherm verschijnen:
|
Knop
|
Omschrijving
|
|---|---|
|
Oproepdetails
|
Toont de oproepgegevens voor de geselecteerde oproep, transmissielijn of het transmissielijnkanaal.
|
|
Hervatten
|
Hervat bijwerken scherm in realtime. Bij klikken veranderen het label en de functie van de knop in Pauzeren.
|
|
Pauzeren
|
Stopt het updaten van het scherm. Het label en de functie van de knop veranderen in Hervatten wanneer het scherm wordt gepauzeerd.
|
|
Afdrukken…
|
Drukt alle informatie af die beschikbaar is in het huidige scherm (inclusief informatie die momenteel niet zichtbaar is).
|
|
Traceren
|
Start een tracering van de geselecteerde rijen. Systeemstatus toont een tracering voor elke oproep die is gekoppeld aan de geselecteerde transmissielijn of het toestel. Zie Traceren.
|
|
Alles traceren
|
Start een tracering voor de hele transmissielijngroep of toestel. Systeemstatus toont een tracering voor alle oproepen die zijn gekoppeld aan de transmissielijn of het toestel. Zie Traceren.
|
|
Opslaan als…
|
Slaat de informatie op scherm op naar een tekstbestand (TXT of CSV). U kunt alleen traceerschermen als CSV-bestanden opslaan.
|
|
Pingen
|
Voer een ping-actie uit vanuit de geselecteerde interface (systeem, lijn of toestel) en toon de resultaten. Zie Pingen.
|
|
Nette afsluiting
|
Hiermee wordt ingesteld dat de geselecteerde SIP-transmissielijn alle nieuwe oproepen blokkeert en naar de OOS-status (Out of Service - Buiten bedrijf) als alle actuele oproepen op de transmissielijn beëindigd zijn.
|
|
Afsluiten annuleren
|
Hiermee annuleert u de gecontroleerde afsluiting van de geselecteerde SIP-transmissielijn als deze niet is voltooid. Als de gecontroleerde afsluiting van de transmissielijn is voltooid, selecteert u Ingebruikstelling afdwingen.
|
|
Inbedrijfstelling afdwingen
|
Hiermee wordt de status 'Out of Service' (OOS) voor de geselecteerde SIP-transmissielijn uitgeschakeld.
|
|
Buiten gebruik forceren
|
Hiermee dwingt u de geselecteerde SIP-transmissielijn om naar de status 'Out of Service' (OOS) te gaan. Hiermee wordt de verbinding voor alle actuele oproepen op de transmissielijn onmiddellijk verbroken.
|
