avCmCapacityTrunks

Dernière mise à jour : Nov 09, 2023 |
Informations sur le prologue
Métadonnées
Mots-clés :
Nom de groupe MIB
OID
Type
avCmCapacityTrunks
entreprises.6889.2.73.8.1.18
Échelle

Description

Le groupe avCmCapacityTrunks MIB utilise la display capacity commande pour récupérer les données sur la capacité des lignes réseau dans la section Capacité des lignes réseau du CAPACITÉ DU SYSTÈME formulaire.

Versions prises en charge

6.3.100 et versions ultérieures

Type de sondage

Configuration, inventaire et performance/utilisation

Polling interval (intervalle d'interrogation)

Pas plus d’une fois toutes les 20 minutes.

Intervalle de mise en cache par défaut

600 secondes

Intervalle de temporisation

Le délai initial doit être réglé à 15 secondes.

Intervalle entre les essais

La nouvelle tentative initiale doit être réglée à 3.

Restrictions

Jaune/Moyen : Les données recueillies par ce groupe MIB pourraient avoir un certain impact sur le système.

Commandes du Communication Manager associées :

Nom de groupe MIB
Casse/SAT
Commande associée
Nom du formulaire/rapport
avCmCapacityTrunks
sam
display capacity
CAPACITÉ DU SYSTÈME

Document de référence

Une description détaillée de la commande et du formulaire se trouve dans le Commandes de maintenance pour Avaya Aura® Communication Manager, Branch Gateway et les serveurs document. Ce document peut être téléchargé à partir de http://support.avaya.com/document/.

Autorisations de commande ou profil d’utilisateur

Aucune autorisation spéciale n’est requise.

Objets

Nom d'objet
OID
R/W
Type
Nom du champ
Description
Nom du formulaire/rapport
avCmCapacityTrunksDS1CirPksUsed
1.
R
Integer32 (0..99999)
Ensembles de circuits DS1
Un objet qui contient le nombre de groupes/divisions/compétences utilisés.
CAPACITÉ DU SYSTÈME
avCmCapacityTrunksDS1CirPksAvail
2.
R
Integer32 (0..99999)
Ensembles de circuits DS1
Un objet qui contient le nombre de groupes/divisions/compétences disponibles.
CAPACITÉ DU SYSTÈME
avCmCapacityTrunksDS1CirPksSysLim
3.
R
Integer32 (0..99999)
Ensembles de circuits DS1
Un objet qui contient la limite système de groupes/divisions/compétences.
CAPACITÉ DU SYSTÈME
avCmCapacityTrunksDS1EchoCanUsed
4.
R
Integer32 (0..99999)
DS1 avec annulation d’écho
Un objet qui contient le nombre d'agents logiques administrés utilisés.
CAPACITÉ DU SYSTÈME
avCmCapacityTrunksDS1EchoCanUsed
5.
R
Integer32 (0..99999)
DS1 avec annulation d’écho
Un objet qui contient le nombre d'agents logiques administrés disponibles.
CAPACITÉ DU SYSTÈME
avCmCapacityTrunksDS1EchoCanUsed
6.
R
Integer32 (0..99999)
DS1 avec annulation d’écho
Un objet qui contient la limite système des agents logiques administrés.
CAPACITÉ DU SYSTÈME
avCmCapacityTrunksIchtIsdnSipTrkUtilisé
7.
R
Integer32 (0..99999)
ICHT pour les lignes réseau RNIS/SIP
Un objet qui contient le nombre de paires de compétences d’agent logique administrées utilisées.
CAPACITÉ DU SYSTÈME
avCmCapacityTrunksIchtIsdnSipTrkAvail
8.
R
Integer32 (0..99999)
ICHT pour les lignes réseau RNIS/SIP
Un objet qui contient le nombre de paires de compétences d’agent logiques administrées disponibles.
CAPACITÉ DU SYSTÈME
avCmCapacityTrunksIchtIsdnSipTrkSysLim
9.
R
Integer32 (0..99999)
ICHT pour les lignes réseau RNIS/SIP
Un objet qui contient la limite système des paires de compétences d'agent logique administrées.
CAPACITÉ DU SYSTÈME
avCmCapacityTrunksIsdnCbcTrkUtilisé
0,10
R
Integer32 (0..99999)
Total des vecteurs par système
Un objet qui contient le nombre total de vecteurs utilisés par système.
CAPACITÉ DU SYSTÈME
avCmCapacityTrunksIsdnCbcTrkAvail
0,11
R
Integer32 (0..99999)
Liaisons de sélection de service CBC RNIS
Un objet qui contient le nombre de DAA de connexion utilisés
CAPACITÉ DU SYSTÈME
avCmCapacityTrunksIsdnCbcTrkSysLim
0,12
R
Integer32 (0..99999)
Liaisons de sélection de service CBC RNIS
Un objet qui contient la limite système des agents ACD connectés.
CAPACITÉ DU SYSTÈME
avCmCapacityTrunksTrunkGrpsUtilisé
0,13
R
Integer32 (0..99999)
Groupes de lignes de réseau
Un objet qui contient le nombre d’agents défenseurs de droits connectés utilisés.
CAPACITÉ DU SYSTÈME
avCmCapacityTrunksTrunkGrpsAvaild
0,14
R
Integer32 (0..99999)
Groupes de lignes de réseau
Un objet qui contient le nombre d’agents défenseurs disponibles connectés.
CAPACITÉ DU SYSTÈME
avCmCapacityTrunksTrunkGrpsSysLim
0,15
R
Integer32 (0..99999)
Groupes de lignes de réseau
Un objet qui contient la limite système des agents défenseurs connectés.
CAPACITÉ DU SYSTÈME
avCmCapacityTrunksTrunkPtsUsedv
0,16
R
Integer32 (0..99999)
Ports de lignes réseau
Un objet qui contient le nombre d'agents de téléphone logiciel connectés utilisés.
CAPACITÉ DU SYSTÈME
avCmCapacityTrunksTrunkPtsAvail
0,17
R
Integer32 (0..99999)
Ports de lignes réseau
Un objet qui contient le nombre d'agents de téléphone logiciel connectés disponibles.
CAPACITÉ DU SYSTÈME
avCmCapacityTrunksTrunkPtsSysLim
0,18
R
Integer32 (0..99999)
Ports de lignes réseau
Un objet qui contient le nombre d'agents SIP EAS connectés utilisés.
CAPACITÉ DU SYSTÈME
avCmCapacityTrunksH323TrksUsed
0,19
R
Integer32 (0..99999)
Lignes réseau H.323 (comprises dans les « ports de lignes réseau »)
Un objet qui contient le nombre de VDN de sondage BSR utilisés en arrière-plan.
CAPACITÉ DU SYSTÈME
avCmCapacityTrunksH323TrksAvail
0,20
R
Integer32 (0..99999)
Lignes réseau H.323 (comprises dans les « ports de lignes réseau »)
Un objet qui contient le nombre d'agents SIP EAS connectés disponibles.
CAPACITÉ DU SYSTÈME
avCmCapacityTrunksH323TrksSysLim
0,21
R
Integer32 (0..99999)
Lignes réseau H.323 (comprises dans les « ports de lignes réseau »)
Un objet qui contient le nombre d'agents SIP EAS connectés disponibles.
CAPACITÉ DU SYSTÈME
avCmCapacityTrunksRemOffTrksUtilisé
0,22
R
Integer32 (0..99999)
Liaisons de bureau à distance (incluses dans les « ports de liaison »)
Un objet qui contient le nombre d’étapes de commentaires vectoriels utilisées.
CAPACITÉ DU SYSTÈME
avCmCapacityTrunksRemOffTrksAvail
0,23
R
Integer32 (0..99999)
Liaisons de bureau à distance (incluses dans les « ports de liaison »)
Un objet qui contient le nombre de membres de groupe utilisés par système.
CAPACITÉ DU SYSTÈME
avCmCapacityTrunksRemOffTrksSysLim
0,24
R
Integer32 (0..99999)
Liaisons de bureau à distance (incluses dans les « ports de liaison »)
Un objet qui contient la limite système de membres de groupe par système.
CAPACITÉ DU SYSTÈME
avCmCapacityTrunksSbsTrksUtiliserdl
0,25
R
Integer32 (0..99999)
Lignes réseau SBS (comprises dans les « ports de liaison »)
Un objet qui contient le nombre de membres DAA mesurés CMS utilisés.
CAPACITÉ DU SYSTÈME
avCmCapacityTrunksSbsTrksAvaill
0,26
R
Integer32 (0..99999)
Lignes réseau SBS (comprises dans les « ports de liaison »)
Un objet qui contient le nombre de membres DAA mesurés CMS.
CAPACITÉ DU SYSTÈME
avCmCapacityTrunksSbsTrksSysLim
0,27
R
Integer32 (0..99999)
Lignes réseau SBS (comprises dans les « ports de liaison »)
Un objet qui contient la limite système des membres DAA mesurés CMS.
CAPACITÉ DU SYSTÈME
avCmCapacityTrunksSipTrksAvail
0,28
R
Integer32 (0..99999)
Liaisons SIP (incluses dans les « ports de liaison »)
Un objet qui contient le nombre de circuits SIP utilisés.
CAPACITÉ DU SYSTÈME
avCmCapacityTrunksSipTrksAvail
0,29
R
Integer32 (0..99999)
Liaisons SIP (incluses dans les « ports de liaison »)
Un objet qui contient le nombre de circuits SIP disponibles.
CAPACITÉ DU SYSTÈME
avCmCapacityTrunksSipTrksSysLim
0,30
R
Integer32 (0..99999)
Liaisons SIP (incluses dans les « ports de liaison »)
Un objet qui contient la limite système des circuits SIP.
CAPACITÉ DU SYSTÈME
avCmCapacityTrunksAdVidConfPtsUtilisé
0,31
R
Integer32 (0..99999)
Liaisons SIP (incluses dans les « ports de liaison »)
Un objet qui contient le nombre de ports de vidéoconférence ad hoc utilisés.
CAPACITÉ DU SYSTÈME
avCmCapacityTrunksAdVidConfPtsAvail
0,32
R
Integer32 (0..99999)
Ports de vidéoconférence ad hoc
Un objet qui contient la limite système des ports de vidéoconférence ad hoc.
CAPACITÉ DU SYSTÈME
avCmCapacityTrunksAdVidConfPtsSysLim
0,33
R
Integer32 (0..99999)
Ports de vidéoconférence ad hoc
Un objet qui contient la limite système des ports de vidéoconférence ad hoc.
CAPACITÉ DU SYSTÈME

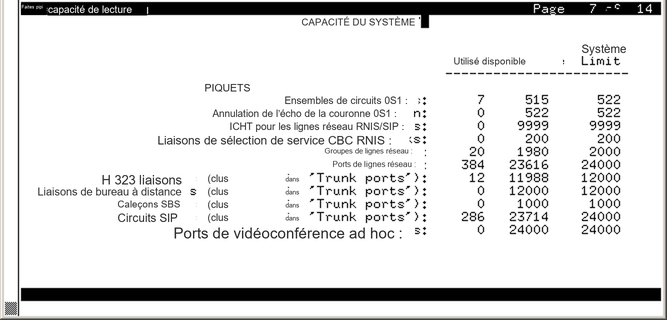

Exemple de sortie de formulaires

avCmCapacityTrunks - System Capacity

Exemple de sortie de la commande SNMP Walk :

serveur1> snmpwalk -t 30 -v2c -Os -c public 192.0.2.0 -m /usr/share/snmp/mibs/AVAYA-AURA-CM-MIB.txt avCmCapacityTrunks
avCmCapacityTrunksDS1CirPksUsed.0 = INTEGER : 7
avCmCapacityTrunksDS1CirPksAvail .0 = INTEGER : 515
avCmCapacityTrunksDS1CirPksSysLim .0 = INTEGER : 522
avCmCapacityTrunksDS1EchoCanUsed0,0 = INTEGER : 0
avCmCapacityTrunksDS1EchoCanAvail .0 = INTEGER : 522
avCmCapacityTrunksDS1EchoCanSysLim .0 = INTEGER : 522
avCmCapacityTrunksIchtIsdnSipTrkUsed.0 = INTEGER : 0
avCmCapacityTrunksIchtIsdnSipTrkAvail.0 = INTEGER : 9999
avCmCapacityTrunksIchtIsdnSipTrkSysLim.0 = INTEGER : 9999
avCmCapacityTrunksIsdnCbcTrkUsed.0 = INTEGER : 0
avCmCapacityTrunksIsdnCbcTrkAvail.0 = INTEGER : 200
avCmCapacityTrunksIsdnCbcTrkSysLim.0 = INTEGER : 200
avCmCapacityTrunksTrunkGrpsUsed.0 = INTEGER : 20
avCmCapacityTrunksTrunkGrpsAvail.0 = INTEGER : 1980
avCmCapacityTrunksTrunkGrpsSysLim.0 = INTEGER : 2000
avCmCapacityTrunksTrunkPtsUsed.0 = INTEGER : 384
avCmCapacityTrunksTrunkPtsAvail.0 = INTEGER : 23616
avCmCapacityTrunksTrunkPtsSysLim.0 = INTEGER : 24 000
avCmCapacityTrunksH323TrksUsed0,0 = INTEGER : 12
avCmCapacityTrunksH323TrksAvail 0,0 = INTEGER : 11988
avCmCapacityTrunksH323TrksSysLim .0 = INTEGER : 12 000
avCmCapacityTrunksRemOffTrksUsed.0 = INTEGER : 0
avCmCapacityTrunksRemOffTrksAvail.0 = INTEGER : 12 000
avCmCapacityTrunksRemOffTrksSysLim.0 = INTEGER : 12 000
avCmCapacityTrunksSbsTrksUsed.0 = INTEGER : 0
avCmCapacityTrunksSbsTrksAvail.0 = INTEGER : 1000
avCmCapacityTrunksSbsTrksSysLim.0 = INTEGER : 1000
avCmCapacityTrunksSipTrksUsed.0 = INTEGER : 286
avCmCapacityTrunksSipTrksAvail.0 = INTEGER : 23714
avCmCapacityTrunksSipTrksSysLim.0 = INTEGER : 24 000
avCmCapacityTrunksAdVidConfPtsUsed.0 = INTEGER : 0
avCmCapacityTrunksAdVidConfPtsAvail.0 = INTEGER : 24 000
avCmCapacityTrunksAdVidConfPtsSysLim.0 = INTEGER : 24 000
