Guide d'administration et de référence SNMP d'Avaya Aura® Communication Manager
avCmStatusLink
|
Nom de groupe MIB
|
OID
|
Type
|
|---|---|---|
|
Groupe avCmStatusLink
|
entreprises.6889.2.73.8.1.94
|
Tableau
|
Description
Le groupe avCmStatusLink MIB utilise la status link commande pour récupérer les données d'état de liaison.
Versions prises en charge
6.3.100 et versions ultérieures
Type de sondage
Inventaire et performance/utilisation
Polling interval (intervalle d'interrogation)
Pas plus d’une fois par heure.
Intervalle de mise en cache par défaut
600 secondes
Intervalle de temporisation
Le délai initial doit être réglé à 20 secondes.
Intervalle entre les essais
La nouvelle tentative initiale doit être réglée à 3.
Restrictions
Jaune/Moyen : Les données recueillies par ce groupe MIB pourraient avoir un certain impact sur le système.
Commandes du Communication Manager associées :
|
Nom de groupe MIB
|
Casse/SAT
|
Commande associée
|
Nom du formulaire/rapport
|
|---|---|---|---|
|
Groupe avCmStatusLink
|
sam
|
status link 1-254 or 'procr'
|
ÉTAT DU LIEN/PORT
|
Document de référence
Une description détaillée de la commande et du formulaire se trouve dans le Commandes de maintenance pour Avaya Aura® Communication Manager, Branch Gateway et les serveurs document. Ce document peut être téléchargé à partir de http://support.avaya.com/document/.
Autorisations de commande ou profil d’utilisateur
Aucune autorisation spéciale n’est requise.
Objets
|
Nom d'objet
|
OID
|
R/W
|
Type
|
Nom du champ
|
Description
|
|---|---|---|---|---|---|
|
Nom du formulaire/rapport
|
|||||
|
avCmStatusLinkTable
|
1.
|
N/D
|
Entrée AvCmStatusLink
|
N/D
|
Une liste des entrées avCmStatusLink.
|
|
|
|||||
|
avCmStatusLinkTable
|
.1.1
|
N/D
|
Entrée AvCmStatusLink
|
N/D
|
Une entrée avCmStatusLink contenant des objets des informations avCmStatusLink envoyées par le switch.
|
|
|
|||||
|
avCmStatusLinkIdx
|
.1.1.1
|
N/D
|
SnmpAdminString (TAILLE (0..6))
|
N/D
|
Un objet qui identifie de manière unique chaque incrément de données.
|
|
|
|||||
|
avCmStatusLinkNum
|
.1.1.2
|
R
|
SnmpAdminString (TAILLE (0..6))
|
Numéro de lien
|
Un objet contenant le numéro de lien.
|
|
|
|||||
|
|
.1.1.3
|
R
|
SnmpAdminString (TAILLE (0..26))
|
Link Status (état liaison)
|
Un objet contenant l’état du lien.
|
|
avCmStatusLinkStatus
|
|||||
|
Type de lien avCmStatus
|
.1.1.4
|
R
|
SnmpAdminString (TAILLE (0..11))
|
Type
|
Un objet contenant le type de lien.
|
|
|
|||||
|
avCmStatusLinkName
|
.1.1.5
|
R
|
SnmpAdminString (TAILLE (0..29))
|
Nom du lien
|
Un objet contenant le nom du lien.
|
|
ÉTAT DU LIEN/PORT
|
|||||
|
avCmStatusLinkServicePortLoc
|
.1.1.6
|
R
|
SnmpAdminString (TAILLE (0..17))
|
Emplacement du port de service
|
Objet contenant l’emplacement du port de service.
|
|
ÉTAT DU LIEN/PORT
|
|||||
|
avCmStatusLinkDataExt
|
.1.1.7
|
R
|
SnmpAdminString (TAILLE (0..17))
|
Extension de données de port de service
|
Un objet contenant l'extension de données du port de service.
|
|
ÉTAT DU LIEN/PORT
|
|||||
|
avCmStatusLinkServiceState
|
.1.1.8
|
R
|
SnmpAdminString (TAILLE (0..17))
|
État du service
|
Objet contenant l'état de service du lien.
|
|
ÉTAT DU LIEN/PORT
|
|||||
|
avCmStatusLinkNodeName
|
.1.1.9
|
R
|
SnmpAdminString (TAILLE (0..16))
|
Nom de nœud
|
Un objet contenant le nom du nœud associé au lien.
|
|
ÉTAT DU LIEN/PORT
|
|||||
|
avCmStatusLinkSourceIpAddress
|
.1.1.10
|
R
|
SnmpAdminString (TAILLE (0..45))
|
Source IP Address (adresse IP source)
|
Un objet contenant l’adresse IP source.
|
|
ÉTAT DU LIEN/PORT
|
|||||
|
avCmStatusLinkAdresse de diffusion
|
.1.1.11
|
R
|
SnmpAdminString (TAILLE (0..41))
|
Adresse de diffusion
|
Champ qui affiche l’adresse de diffusion.
|
|
ÉTAT DU LIEN/PORT
|
|||||
|
avCmStatusLinkAdresse physique
|
.1.1.12
|
R
|
SnmpAdminString (TAILLE (0..18))
|
Physical Address (adresse physique)
|
Champ contenant l’adresse physique.
|
|
ÉTAT DU LIEN/PORT
|
|||||
|
avCmStatusLinkEthActivé
|
.1.1.13
|
R
|
SnmpAdminString (TAILLE (0..4))
|
Activé
|
Un objet contenant si la liaison est activée Ethernet.
|
|
ÉTAT DU LIEN/PORT
|
|||||
|
avCmStatusLinkEthMaintBusy
|
.1.1.14
|
R
|
SnmpAdminString (TAILLE (0..4))
|
Entretien occupé
|
Un objet contenant si la liaison est occupée par la maintenance.
|
|
ÉTAT DU LIEN/PORT
|
|||||
|
avCmStatusLinkEthActiveChannels
|
.1.1.15
|
R
|
SnmpAdminString (TAILLE (0..5))
|
Canaux actifs
|
Objet contenant le nombre de canaux actifs associés à la liaison.
|
|
ÉTAT DU LIEN/PORT
|
|||||
|
avCmStatusLinkPPPEnabled
|
.1.1.16
|
R
|
SnmpAdminString (TAILLE (0..4))
|
PPP activé
|
Un objet contenant si la liaison est activée PPP.
|
|
ÉTAT DU LIEN/PORT
|
|||||
|
avCmStatusLinkPPPMaintBusy
|
.1.1.17
|
R
|
SnmpAdminString (TAILLE (0..4))
|
Entretien PPP occupé
|
Un objet contenant la liaison est occupé par la maintenance PPP.
|
|
ÉTAT DU LIEN/PORT
|
|||||
|
avCmStatusLinkPPPActiveChannels
|
.1.1.18
|
R
|
SnmpAdminString (TAILLE (0..5))
|
Canaux actifs PPP
|
Objet contenant le nombre de voies actives associées à une liaison PPP.
|
|
ÉTAT DU LIEN/PORT
|
|||||
|
avCmStatusLinkAssocClanModem
|
.1.1.19
|
R
|
SnmpAdminString (TAILLE (0..3))
|
Modem C-LAN associé
|
Objet contenant le nombre de modems C-LAN associés à la liaison.
|
|
ÉTAT DU LIEN/PORT
|
|||||
|
avCmStatusLinkConnSpeed
|
.1.1.20
|
R
|
SnmpAdminString (TAILLE (0..8))
|
Vitesse de connexion
|
Objet contenant la vitesse de connexion de la liaison.
|
|
ÉTAT DU LIEN/PORT
|
|||||
|
avCmStatusLinkV6Status
|
.1.1.21
|
R
|
SnmpAdminString (TAILLE (0..26))
|
Link Status (état liaison)
|
Un objet contenant l’état de la liaison IPV6.
|
|
ÉTAT DU LIEN/PORT
|
|||||
|
avCmStatusLinkV6Type
|
.1.1.22
|
R
|
SnmpAdminString (TAILLE (0..16))
|
Type de liaison IPV6
|
Un objet contenant le type de liaison IPV6.
|
|
ÉTAT DU LIEN/PORT
|
|||||
|
avCmStatusLinkV6ServicePortLoc
|
.1.1.23
|
R
|
SnmpAdminString (TAILLE (0..16))
|
Emplacement du port de service IPV6
|
Un objet contenant l’emplacement du port de service IPV6.
|
|
ÉTAT DU LIEN/PORT
|
|||||
|
avCmStatusLinkV6NodeName
|
.1.1.24
|
R
|
SnmpAdminString (TAILLE (0..16))
|
Nom du nœud IPV6
|
Un objet contenant le nom du nœud IPV6.
|
|
ÉTAT DU LIEN/PORT
|
|||||
|
avCmStatusLinkV6SourceIpAddress
|
.1.1.25
|
R
|
SnmpAdminString (TAILLE (0..45))
|
Adresse IP source IPV6
|
Objet contenant la vitesse de connexion de la liaison.
|
|
ÉTAT DU LIEN/PORT
|
|||||
|
avCmStatusLinkV6BroadcastAddress
|
.1.1.26
|
R
|
SnmpAdminString (TAILLE (0..41))
|
Adresse de diffusion IPV6
|
Un objet contenant la deuxième adresse de diffusion.
|
|
ÉTAT DU LIEN/PORT
|
|||||
|
avCmStatusLinkV6EthEnabled
|
.1.1.27
|
R
|
SnmpAdminString (TAILLE (0..4))
|
IPV6 activé
|
Un objet contenant le lien est activé.
|
|
ÉTAT DU LIEN/PORT
|
|||||
|
avCmStatusLinkV6EthMaintBusy
|
.1.1.28
|
R
|
SnmpAdminString (TAILLE (0..4))
|
Maintenance IPV6 occupée
|
Un objet contenant si la liaison est occupée par la maintenance.
|
|
ÉTAT DU LIEN/PORT
|
|||||
|
avCmStatusLinkV6EthActiveChannels
|
.1.1.29
|
R
|
SnmpAdminString (TAILLE (0..5))
|
Voies IPV6 actives
|
Objet contenant le nombre de voies Ethernet actives.
|
|
ÉTAT DU LIEN/PORT
|

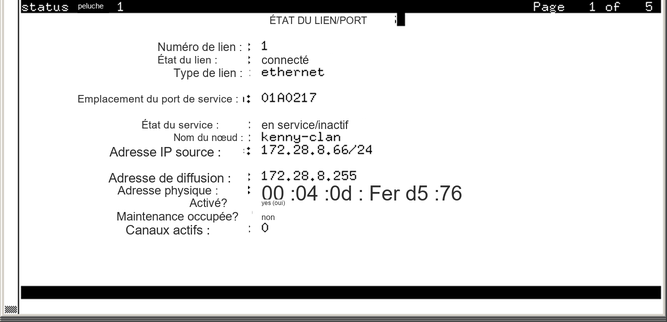

Exemple de sortie de formulaires
Exemple de sortie de la commande SNMP Walk :
serveur1> snmpwalk -t 30 -v2c -Os -c public 192.0.2.0 -m /usr/share/snmp/mibs//AVAYA-AURA-CM-MIB.txt avCmStatusLink
avCmStatusLinkNum."1 po = BANDE : 1
avCmStatusLinkNum."2 po = BANDE : 2
avCmStatusLinkNum."procr" = BANDE : procr
avCmStatusLinkStatus."1 po = BANDE : connectée
avCmStatusLinkStatus."2 po = COURROIE : connectée
avCmStatusLinkStatus."procr" = STRING : en service
avCmStatusLinkType."1 po = BANDE : Ethernet
avCmStatusLinkType."2 po = BANDE : Ethernet
avCmStatusLinkType."procr" = STRING : processeur
avCmStatusLinkName."1 po = BANDE : s.o.
avCmStatusLinkName."2 po = BANDE : s.o.
avCmStatusLinkName."procr" = STRING : s.o.
avCmStatusLinkServicePortLoc."1 po = BANDE : 01A0217
avCmStatusLinkServicePortLoc."2 po = BANDE : 01A0617
avCmStatusLinkServicePortLoc."procr" = STRING : eth0 :0
avCmStatusLinkDataExt."1 po = BANDE : s.o.
avCmStatusLinkDataExt."2 po = BANDE : s.o.
avCmStatusLinkDataExt.procr" = BANDE : s.o.
avCmStatusLinkServiceState."1 po = BANDE : en service/inactif
avCmStatusLinkServiceState."2 po = BANDE : en service/inactif
avCmStatusLinkServiceState."procr" = STRING : en service/inactif
avCmStatusLinkNodeName."1 po = BANDE : kenny-clan
avCmStatusLinkNodeName."2 po = BANDE : kenny-clan2
avCmStatusLinkNodeName."procr" = STRING : procr
avCmStatusLinkSourceIpAddress."1 PO = CHAÎNE : 172.28.8.66/24
avCmStatusLinkSourceIpAddress."2 PO = CHAÎNE : 135.9.78.204/24
avCmStatusLinkSourceIpAddress."procr" = STRING : 10.129.178.77/24
avCmStatusLinkBroadcastAddress."1 po = BANDE : 172.28.8.255
avCmStatusLinkBroadcastAddress."2 po = BANDE : 135,9,78,255
avCmStatusLinkBroadcastAddress."procr" = BANDE : 129.178.255
avCmStatusLinkPhysicalAddress."1 po = BANDE : 00 :04 :0d :fe :d5 :76
avCmStatusLinkPhysicalAddress."2 po = BANDE : 00 :04 :0d :a0 :59 :d1
avCmStatusLinkPhysicalAddress."procr" = STRING : 00 :04 :0d :a0 :59 :d1
avCmStatusLinkEthEnabled."1 po = BANDE : oui
avCmStatusLinkEthEnabled."2 po = BANDE : oui
avCmStatusLinkEthEnabled."procr" = STRING : oui
avCmStatusLinkEthMaintBusy."1 po = COURROIE : non
avCmStatusLinkEthMaintBusy."2 po = BANDE : non
avCmStatusLinkEthMaintBusy."procr" = BANDE : non
avCmStatusLinkEthActiveChannels."1 po = BANDE : 0
avCmStatusLinkEthActiveChannels."2 po = BANDE : 0
avCmStatusLinkEthActiveChannels."procr" = BANDE : 0
avCmStatusLinkPPPEnabled."1 po = BANDE : oui
avCmStatusLinkPPPEnabled."2 po = BANDE : oui
avCmStatusLinkPPPEnabled."procr" = BANDE : oui
avCmStatusLinkPPPMaintBusy."1 po = COURROIE : non
avCmStatusLinkPPPMaintBusy."2 po = BANDE : non
avCmStatusLinkPPPMaintBusy."procr" = CHAÎNE : non
avCmStatusLinkPPPActiveChannels."1 po = BANDE : 0
avCmStatusLinkPPPActiveChannels."2 po = BANDE : 0
avCmStatusLinkPPPActiveChannels."procr" = STRING : 0
avCmStatusLinkAssocClanModem."1 po = COURROIE : non
avCmStatusLinkAssocClanModem."2 po = BANDE : non
avCmStatusLinkAssocClanModem."procr" = BANDE : non
avCmStatusLinkConnSpeed."1 po = BANDE :
avCmStatusLinkConnSpeed."2 po = BANDE :
avCmStatusLinkConnSpeed."procr" = BANDE :
avCmStatusLinkV6Status ."1 po = BANDE :
avCmStatusLinkV6Status ."2 po = BANDE :
avCmStatusLinkV6Status ."procr" = BANDE :
avCmStatusLinkV6Type ."1 po = BANDE :
avCmStatusLinkV6Type ."2 po = BANDE :
avCmStatusLinkV6Type ."procr" = BANDE :
avCmStatusLinkV6ServicePortLoc ."1 po = BANDE :
avCmStatusLinkV6ServicePortLoc ."2 po = BANDE :
avCmStatusLinkV6ServicePortLoc ."procr" = BANDE :
avCmStatusLinkV6NodeName ."1 po = BANDE :
avCmStatusLinkV6NodeName ."2 po = BANDE :
avCmStatusLinkV6NodeName ."procr" = BANDE :
avCmStatusLinkV6SourceIpAddress ."1 po = BANDE :
avCmStatusLinkV6SourceIpAddress ."2 po = BANDE :
avCmStatusLinkV6SourceIpAddress ."procr" = BANDE :
avCmStatusLinkV6BroadcastAddress ."1 po = BANDE :
avCmStatusLinkV6BroadcastAddress ."2 po = BANDE :
avCmStatusLinkV6BroadcastAddress ."procr" = BANDE :
avCmStatusLinkV6EthEnabled."1 po = BANDE :
avCmStatusLinkV6EthEnabled."2 po = BANDE :
avCmStatusLinkV6EthEnabled ."procr" = BANDE :
avCmStatusLinkV6EthMaintBusy ."1 po = BANDE :
avCmStatusLinkV6EthMaintBusy ."2 po = BANDE :
avCmStatusLinkV6EthMaintBusy ."procr" = BANDE :
avCmStatusLinkV6EthActiveChannels ."1 po = BANDE :
avCmStatusLinkV6EthActiveChannels ."2 po = BANDE :
avCmStatusLinkV6EthActiveChannels ."procr" = BANDE :
init@kenny1>
