Guide d'administration et de référence SNMP d'Avaya Aura® Communication Manager
avCmStatusTrunk
|
Nom de groupe MIB
|
OID
|
Type
|
|---|---|---|
|
avCmStatusTrunk
|
entreprises.6889.2.73.8.1.26
|
Tableau
|
Description
Le groupe avCmStatusTrunk MIB affiche la sortie de la STATUS TRUNK xxxx commande.
Versions prises en charge
6.3.100 et versions ultérieures
Type de sondage
Rendement/Utilisation
Polling interval (intervalle d'interrogation)
Plus GROUPES DE CHEVEUX et MEMBRES DU GROUPE TRUNK, plus ce groupe MIB doit être interrogé fréquemment.
Intervalle de mise en cache par défaut
300 secondes
Intervalle de temporisation
Le délai initial doit être réglé à 15 secondes.
Intervalle entre les essais
La nouvelle tentative initiale doit être réglée à 3.
Restrictions
Rouge/Élevé : Les données recueillies par ce groupe MIB augmentent à mesure que le nombre de cartes dans le système augmente. Par conséquent, ces données pourraient être très volumineuses et, par conséquent, prendre beaucoup de temps à recueillir, ce qui pourrait avoir une incidence sur la performance du système.
Cet OID récupère l’état des membres du circuit pour un maximum de 500 premiers membres du circuit administrés à l’échelle du système. Par exemple, si le faisceau de liaisons 1 compte plus de 500 membres, cet OID ne renvoie jamais l’état des membres des faisceaux de liaisons autres que le faisceau de liaisons 1.
De même, si le faisceau de liaisons 1 compte 250 membres et que le faisceau de liaisons 2 compte 250 membres, cet OID ne renvoie jamais le statut des membres du faisceau de liaisons dans des groupes autres que 1 ou 2. Cette limite est créée en raison des problèmes d'occupation lors de la tentative de récupération d'un plus grand nombre de membres du circuit. Pour obtenir des données sur d'autres membres du faisceau de liaisons, utilisez l'OID avCmStatusTrunkRange ou l'OID avCmStatusTrunkMem.
Commandes du Communication Manager associées :
|
Nom de groupe MIB
|
Casse/SAT
|
Commande associée
|
Nom du formulaire/rapport
|
|---|---|---|---|
|
avCmStatusTrunk
|
sam
|

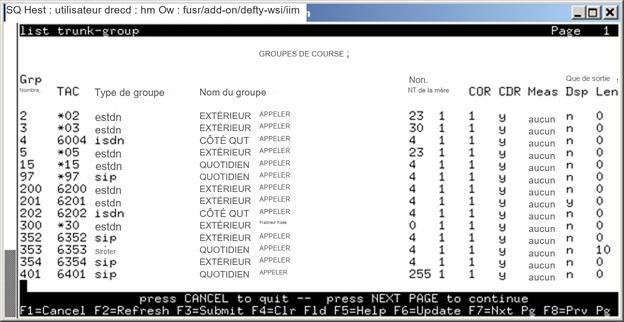

list trunk
|
GROUPES DE CHEVEUX
|
|
sam
|

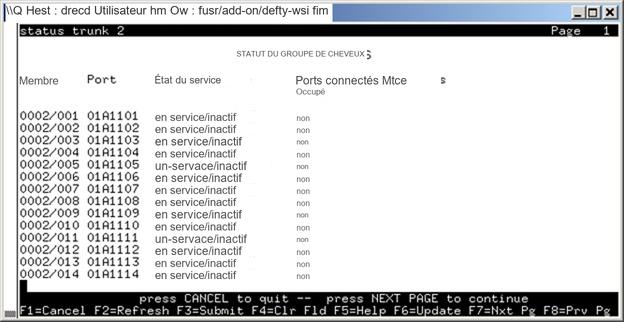

STATUS TRUNK xxxx
|
STATUT DU GROUPE DE CHEVEUX
|
Document de référence
-
Une description détaillée de la commande et du formulaire se trouve dans le Commandes de maintenance pour Avaya Aura® Communication Manager, Branch Gateway et les serveurs document. Ce document peut être téléchargé à partir de http://support.avaya.com/document/.
-
Une description détaillée de la commande et du formulaire se trouve dans le Commandes de maintenance pour Avaya Aura® Communication Manager, Branch Gateway et les serveurs document. Ce document peut être téléchargé à partir de http://support.avaya.com/document/.
Autorisations de commande ou profil d’utilisateur
-
Aucune autorisation spéciale n’est requise.
-
Aucune autorisation spéciale n’est requise.
Objets
|
Nom d'objet
|
OID
|
R/W
|
Type
|
Nom du champ
|
Description
|
|---|---|---|---|---|---|
|
Nom du formulaire/rapport
|
|||||
|
avCmStatusTrunkGrp
|
1.
|
R
|
Integer32 (0..2000)
|
N/D
|
Un objet qui contient le faisceau de liaisons.
|
|
avCmStatusTrunkMember
|
2.
|
R
|
Integer32 (0,255)
|
N/D
|
Un objet qui contient le numéro du faisceau de liaisons.
|
|
avCmStatusTrunkTable
|
3.
|
N/D
|
SÉQUENCE DE avCmStatusTrunkEntry
|
N/D
|
Un objet qui contient l'entrée de membre de ligne réseau.
|
|
avCmStatusTrunkEntry
|
.4.1
|
N/D
|
avCmStatusTrunkEntry
|
N/D
|
Une avCmStatusTrunk entrée contenant des objets des avCmStatusTrunk informations envoyées par le switch.
|
|
avCmStatusTrunkIdx
|
.3.1.1
|
N/D
|
w
|
N/D
|
Un objet qui contient une entrée avCmListMemTrunkRange contenant des objets des informations avCmListMemTrunkRange envoyées par le switch.
|
|
avCmStatusTrunkMemberIdx
|
.3.1.2
|
N/D
|
Integer32 (0..2000)
|
N/D
|
Un index qui contient le numéro de membre du faisceau de liaisons.
|
|
avCmStatusTrunkMemMember
|
.3.1.3
|
R
|
Integer32 (0,255)
|
Commande Liste : Numéro de membre
Commande d’affichage : Numéro de membre
|
Un index qui contient le numéro de membre du faisceau de liaisons.
|
|
avCmStatusTrunkPort
|
.3.1.4
|
R
|
SnmpAdminString (TAILLE (0..12))
|
Type
|
Un objet qui contient le port membre du circuit.
|
|
STATUT DU GROUPE DE CHEVEUX
|
|||||
|
avCmlistTrunkServiceType
|
.3.1.5
|
R
|
SnmpAdminString (TAILLE (0..19))
|
Nom
|
Un objet contenant l’état de service du membre.
|
|
STATUT DU GROUPE DE CHEVEUX
|
Exemple de sortie de formulaires
Exemple de sortie de la commande SNMP Walk :
serveur1> snmpwalk -t 30 -v2c -Os -c public 192.0.2.0 -m /usr/share/snmp/mibs//AVAYA-AURA-CM-MIB.txt avCmStatusTrunk
avCmStatusTrunkMemMember.2.1 = INTEGER : 1
avCmStatusTrunkMemMember.2.2 = INTEGER : 2
avCmStatusTrunkMemMember.2.3 = INTEGER : 3
:
:
avCmStatusTrunkMemMember.604.2 = INTEGER : 2
avCmStatusTrunkPort.2.1 = STRING : 01A1101
avCmStatusTrunkPort.2.2 = STRING : 01A1102
:
:
avCmStatusTrunkPort.604.2 = BANDE : 02A0502
avCmStatusTrunkServiceState.2.1 = STRING : en service/inactif
avCmStatusTrunkServiceState.2.2 = STRING : en service/inactif
:
avCmStatusTrunkServiceState.604.2 = STRING : hors service-NE
