avCmMeasIpVoStatHrData

Dernière mise à jour : Nov 09, 2023 |
Informations sur le prologue
Métadonnées
Mots-clés :
Nom de groupe MIB
OID
Type
avCmMeasIVoStatHrData
entreprises.6889.2.73.8.1.67
Tableau

Description

Le groupe avCmMeasIpVoStatHrData MIB affiche les données horaires pour chaque région réseau administrée sur le formulaire NETWORK REGION MeasureSUREMENT SELECTION.

Versions prises en charge

6.3.100 et versions ultérieures

Type de sondage

Rendement/Utilisation

Polling interval (intervalle d'interrogation)

Pas plus d’une fois par heure.

Intervalle de mise en cache par défaut

600 secondes

Intervalle de temporisation

Le délai initial doit être réglé à 20 secondes.

Intervalle entre les essais

La nouvelle tentative initiale doit être réglée à 3.

Restrictions

Jaune/Moyen : Les données recueillies par ce groupe MIB pourraient avoir un certain impact sur le système.

Commandes du Communication Manager associées :

Nom de groupe MIB
Casse/SAT
Commande associée
Nom du formulaire/rapport
avCmMeasIpVoStatHrData
sam
list measurements ip voice-stats hourly data
RAPPORT DE DONNÉES DE RÉGION DE RÉSEAU DE STATISTIQUES VOCALES IP

Document de référence

Une description détaillée de la commande et du formulaire se trouve dans le Rapports de Avaya Aura® Communication Manager document. Ce document peut être téléchargé à partir de http://support.avaya.com/document/.

Autorisations de commande ou profil d’utilisateur

Aucune autorisation spéciale n’est requise. Le super-utilisateur par défaut peut exécuter cette commande.

Objets

Nom d'objet
OID
R/W
Type
Nom du champ
Description
Nom du formulaire/rapport
avCmMeasIpVoStatHrDataTable
1.
N/D
SÉQUENCE DE AvCmMeasIpVoStatHrDataEntry
N/D
Un objet contenant les entrées avCmMeasIpVoStatHrData.
avCmMeasIpVoStatHrDataEntry
.1.1
N/D
AvCmMeasIpVoStatHrDataEntry
N/D
Un objet contenant l'entrée avCmMeasIpVoStatHData avec les informations envoyées par le switch.
avCmMeasIpVoStatHrDataRegIdx
.1.1.1
N/D
Integer32 (1..2000)
N/D
Un index dans la région du réseau.
avCmMeasIpVoStatHrDataHourIdx
.1.1.2
N/D
Integer32 (0..20300)
N/D
Un index qui contient les mesures des statistiques vocales de données.
avCmMeasIpVoStatHrDataIdx
.1.1.3
N/D
Integer32 (0..9999)
N/D
Un index unique pour les statistiques vocales de données.
avCmMeasIpVoStatHrDataRegion
.1.1.4
R
Integer32 (0..2000)
Commande Liste : Région
Un objet contenant la région du réseau.
RAPPORT DE DONNÉES DE RÉGION DE RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIpVoStatHrDataMeasHour
.1.1.5
R
Integer32 (0..2300)
Heure de mesure
Un objet contenant l’heure de mesure.
RAPPORT DE DONNÉES DE RÉGION DE RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIpVoStatHrDataRunTime
.1.1.6
R
SnmpAdminString (TAILLE (0..28))
Date
Un objet contenant la date.
RAPPORT DE DONNÉES DE RÉGION DE RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIpVoStatHrDataBoardLoc
.1.1.7
R
SnmpAdminString (TAILLE (0..6))
Emplacement de la carte
Un objet contenant l’emplacement de la carte.
RAPPORT DE DONNÉES DE RÉGION DE RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIpVoStatHrDataCallingNum
.1.1.8
R
SnmpAdminString (TAILLE (0..17))
Calling number (numéro du demandeur)
Objet contenant le numéro d’appel.
RAPPORT DE DONNÉES DE RÉGION DE RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIpVoStatHrDataCalledNum
.1.1.9
R
SnmpAdminString (TAILLE (0..17))
Called Number (numéro appelé)
Un objet contenant le numéro appelé.
RAPPORT DE DONNÉES DE RÉGION DE RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIpVoStatHrDataCodec
.1.1.10
R
SnmpAdminString (TAILLE (0..8))
Codec
Objet contenant le codec utilisé pour l'appel.
RAPPORT DE DONNÉES DE RÉGION DE RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIpVoStatHrDataDataType
.1.1.11
R
SnmpAdminString (TAILLE (0..7))
Type de données
Un objet contenant le type d’appel : ttyrel (relais TTY), mod-pt (passage modem), fax-pt (passage télécopieur), tty-pt (passage TTY), t38fax (T.38 FAX), faxrel (relais télécopieur), modrel (relais modem)
RAPPORT DE DONNÉES DE RÉGION DE RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIpVoStatHrDataPktSize
.1.1.12
R
SnmpAdminString (TAILLE (0..999))
Taille du paquet
Objet contenant la taille du paquet de chaque flux de données de l’appel en millisecondes.
RAPPORT DE DONNÉES DE RÉGION DE RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIpVoStatHrDataLostPerc
.1.1.13
R
SnmpAdminString (TAILLE (0..4))
 % de perte
Objet contenant la perte totale de paquets pendant l’appel en pourcentage. Le paquet perdu est calculé à intervalles de 10 secondes.
RAPPORT DE DONNÉES DE RÉGION DE RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIpVoStatHrDataPeakJitter
.1.1.14
R
Integer32 (0..9999)
Jit de pointe
Objet contenant la gigue de crête pendant l’appel en millisecondes.
RAPPORT DE DONNÉES DE RÉGION DE RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIpVoStatHrDataPeakDly
.1.1.15
R
Integer32 (0..9999)
Dly
Objet contenant le délai à deux reprises pendant l’appel en millisecondes.
RAPPORT DE DONNÉES DE RÉGION DE RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIpVoStatHrDataDataEC
.1.1.16
R
SnmpAdminString (TAILLE (0..2))
EC
un objet contenant l’état de l’annulation d’écho.
RAPPORT DE DONNÉES DE RÉGION DE RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIpVoStatHrDataFarIPAddr
.1.1.17
R
SnmpAdminString (TAILLE (0..41))
Adresse IP distante
Un objet contenant l’adresse IP de l’extrémité éloignée.
RAPPORT DE DONNÉES DE RÉGION DE RÉSEAU DE STATISTIQUES VOCALES IP

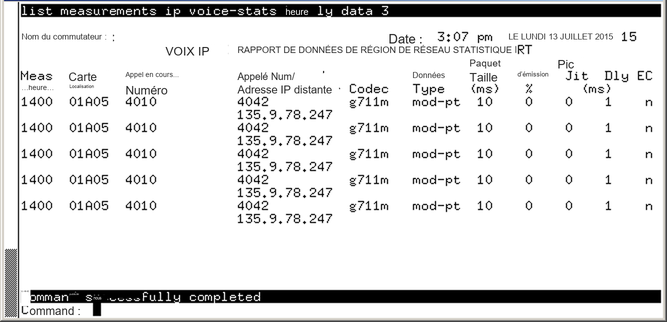

Exemple de sortie de formulaires

avCmMeasIpVoStatHrData - IP VOICE STATISTICS NETWORK REGION DATA REPORT

Exemple de sortie de la commande SNMP Walk :

serveur1> snmpwalk -t 40 -v2c -Os -c public localhost -m /usr/share/snmp/mibs/AVAYA-AURA-CM-MIB.txt avCmMeasIpVoStatHrData
avCmMeasIpVoStatHrDataRegion.3.1400.1 = INTEGER : 3
avCmMeasIpVoStatHrDataRegion.3.1400.2 = INTEGER : 3
avCmMeasIpVoStatHrDataRegion.3.1400.3 = INTEGER : 3
avCmMeasIpVoStatHrDataRegion.3.1400.4 = INTEGER : 3
avCmMeasIpVoStatHrDataRegion.3.1400.5 = INTEGER : 3
avCmMeasIpVoStatHrDataRegion.12.1400.1 = INTEGER : 12
avCmMeasIpVoStatHrDataRegion.12.1400.2 = INTEGER : 12
avCmMeasIpVoStatHrDataRegion.12.1400.3 = INTEGER : 12
avCmMeasIpVoStatHrDataRegion.12.1400.4 = INTEGER : 12
avCmMeasIpVoStatHrDataRegion.12.1400.5 = INTEGER : 12
avCmMeasIpVoStatHrDataMeasHour.3.1400.1 = INTEGER : 1400
avCmMeasIpVoStatHrDataMeasHour.3.1400.2 = INTEGER : 1400
avCmMeasIpVoStatHrDataMeasHour.3.1400.3 = INTEGER : 1400
avCmMeasIpVoStatHrDataMeasHour.3.1400.4 = INTEGER : 1400
avCmMeasIpVoStatHrDataMeasHour.3.1400.5 = INTEGER : 1400
avCmMeasIpVoStatHrDataMeasHour.12.1400.1 = INTEGER : 1400
avCmMeasIpVoStatHrDataMeasHour.12.1400.2 = INTEGER : 1400
avCmMeasIpVoStatHrDataMeasHour.12.1400.3 = INTEGER : 1400
avCmMeasIpVoStatHrDataMeasHour.12.1400.4 = INTEGER : 1400
avCmMeasIpVoStatHrDataMeasHour.12.1400.5 = INTEGER : 1400
avCmMeasIpVoStatHrDataRunTime.3.1400.1 = STRING : 15 h 14 LUN. 13 JUIL. 2015
avCmMeasIpVoStatHrDataRunTime.3.1400.2 = STRING : 15 h 14 LUN. 13 JUIL. 2015
avCmMeasIpVoStatHrDataRunTime.3.1400.3 = STRING : 15 h 14 LUNDI 13 JUILLET 2015
avCmMeasIpVoStatHrDataRunTime.3.1400.4 = STRING : 15 h 14 LUN. 13 JUIL. 2015
avCmMeasIpVoStatHrDataRunTime.3.1400.5 = STRING : 15 h 14 LUNDI 13 JUILLET 2015
avCmMeasIpVoStatHrDataRunTime.12.1400.1 = STRING : 15 h 14 LUN. 13 JUILLET 2015
avCmMeasIpVoStatHrDataRunTime.12.1400.2 = STRING : 15 h 14 LUN. 13 JUIL. 2015
avCmMeasIpVoStatHrDataRunTime.12.1400.3 = STRING : 15 h 14 LUN. 13 JUILLET 2015
avCmMeasIpVoStatHrDataRunTime.12.1400.4 = STRING : 15 h 14 LUN. 13 JUIL. 2015
avCmMeasIpVoStatHrDataRunTime.12.1400.5 = STRING : 15 h 14 LUN. 13 JUIL. 2015
avCmMeasIpVoStatHrDataBoardLoc.3.1400.1 = STRING : 01A05
avCmMeasIpVoStatHrDataBoardLoc.3.1400.2 = STRING : 01A05
avCmMeasIpVoStatHrDataBoardLoc.3.1400.3 = STRING : 01A05
avCmMeasIpVoStatHrDataBoardLoc.3.1400.4 = STRING : 01A05
avCmMeasIpVoStatHrDataBoardLoc.3.1400.5 = STRING : 01A05
avCmMeasIpVoStatHrDataBoardLoc.12.1400.1 = STRING : 07A03
avCmMeasIpVoStatHrDataBoardLoc.12.1400.2 = STRING : 07A03
avCmMeasIpVoStatHrDataBoardLoc.12.1400.3 = STRING : 07A03
avCmMeasIpVoStatHrDataBoardLoc.12.1400.4 = STRING : 07A03
avCmMeasIpVoStatHrDataBoardLoc.12.1400.5 = STRING : 07A03
avCmMeasIpVoStatHrDataCallingNum.3.1400.1 = STRING : 4010
avCmMeasIpVoStatHrDataCallingNum.3.1400.2 = STRING : 4010
avCmMeasIpVoStatHrDataCallingNum.3.1400.3 = STRING : 4010
avCmMeasIpVoStatHrDataCallingNum.3.1400.4 = STRING : 4010
avCmMeasIpVoStatHrDataCallingNum.3.1400.5 = STRING : 4010
avCmMeasIpVoStatHrDataCallingNum.12.1400.1 = STRING : 4010
avCmMeasIpVoStatHrDataCallingNum.12.1400.2 = STRING : 4010
avCmMeasIpVoStatHrDataCallingNum.12.1400.3 = STRING : 4010
avCmMeasIpVoStatHrDataCallingNum.12.1400.4 = STRING : 4010
avCmMeasIpVoStatHrDataCallingNum.12.1400.5 = STRING : 4010
avCmMeasIpVoStatHrDataCalledNum.3.1400.1 = BANDE : 4042
avCmMeasIpVoStatHrDataCalledNum.3.1400.2 = BANDE : 4042
avCmMeasIpVoStatHrDataCalledNum.3.1400.3 = STRING : 4042
avCmMeasIpVoStatHrDataCalledNum.3.1400.4 = STRING : 4042
avCmMeasIpVoStatHrDataCalledNum.3.1400.5 = BANDE : 4042
avCmMeasIpVoStatHrDataCalledNum.12.1400.1 = STRING : 4042
avCmMeasIpVoStatHrDataCalledNum.12.1400.2 = STRING : 4042
avCmMeasIpVoStatHrDataCalledNum.12.1400.3 = STRING : 4042
avCmMeasIpVoStatHrDataCalledNum.12.1400.4 = BANDE : 4042
avCmMeasIpVoStatHrDataCalledNum.12.1400.5 = STRING : 4042
avCmMeasIpVoStatHrDataCodec.3.1400.1 = STRING : g711m
avCmMeasIpVoStatHrDataCodec.3.1400.2 = STRING : g711m
avCmMeasIpVoStatHrDataCodec.3.1400.3 = STRING : g711m
avCmMeasIpVoStatHrDataCodec.3.1400.4 = BANDE : g711m
avCmMeasIpVoStatHrDataCodec.3.1400.5 = STRING : g711m
avCmMeasIpVoStatHrDataCodec.12.1400.1 = STRING : g711m
avCmMeasIpVoStatHrDataCodec.12.1400.2 = STRING : g711m
avCmMeasIpVoStatHrDataCodec.12.1400.3 = STRING : g711m
avCmMeasIpVoStatHrDataCodec.12.1400.4 = BANDE : g711m
avCmMeasIpVoStatHrDataCodec.12.1400.5 = BANDE : g711m
avCmMeasIpVoStatHrDataType.3.1400.1 = STRING : mod-pt
avCmMeasIpVoStatHrDataDataType.3.1400.2 = STRING : mod-pt
avCmMeasIpVoStatHrDataDataType.3.1400.3 = STRING : mod-pt
avCmMeasIpVoStatHrDataDataType.3.1400.4 = STRING : mod-pt
avCmMeasIpVoStatHrDataDataType.3.1400.5 = STRING : mod-pt
avCmMeasIpVoStatHrDataType.12.1400.1 = STRING : mod-pt
avCmMeasIpVoStatHrDataType.12.1400.2 = STRING : mod-pt
avCmMeasIpVoStatHrDataDataType.12.1400.3 = STRING : mod-pt
avCmMeasIpVoStatHrDataDataType.12.1400.4 = STRING : mod-pt
avCmMeasIpVoStatHrDataDataType.12.1400.5 = STRING : mod-pt
avCmMeasIpVoStatHrDataPktSize.3.1400.1 = INTEGER : 10
avCmMeasIpVoStatHrDataPktSize.3.1400.2 = INTEGER : 10
avCmMeasIpVoStatHrDataPktSize.3.1400.3 = INTEGER : 10
avCmMeasIpVoStatHrDataPktSize.3.1400.4 = INTEGER : 10
avCmMeasIpVoStatHrDataPktSize.3.1400.5 = INTEGER : 10
avCmMeasIpVoStatHrDataPktSize.12.1400.1 = INTEGER : 10
avCmMeasIpVoStatHrDataPktSize.12.1400.2 = INTEGER : 10
avCmMeasIpVoStatHrDataPktSize.12.1400.3 = INTEGER : 10
avCmMeasIpVoStatHrDataPktSize.12.1400.4 = INTEGER : 10
avCmMeasIpVoStatHrDataPktSize.12.1400.5 = INTEGER : 10
avCmMeasIpVoStatHrDataLossPerc.3.1400.1 = STRING : 0
avCmMeasIpVoStatHrDataLossPerc.3.1400.2 = STRING : 0
avCmMeasIpVoStatHrDataLossPerc.3.1400.3 = STRING : 0
avCmMeasIpVoStatHrDataLossPerc.3.1400.4 = STRING : 0
avCmMeasIpVoStatHrDataLossPerc.3.1400.5 = STRING : 0
avCmMeasIpVoStatHrDataLossPerc.12.1400.1 = STRING : 0
avCmMeasIpVoStatHrDataLossPerc.12.1400.2 = STRING : 0
avCmMeasIpVoStatHrDataLossPerc.12.1400.3 = CHAÎNE : 0
avCmMeasIpVoStatHrDataLossPerc.12.1400.4 = STRING : 0
avCmMeasIpVoStatHrDataLossPerc.12.1400.5 = STRING : 0
avCmMeasIpVoStatHrDataPeakJitter.3.1400.1 = INTEGER : 0
avCmMeasIpVoStatHrDataPeakJitter.3.1400.2 = INTEGER : 0
avCmMeasIpVoStatHrDataPeakJitter.3.1400.3 = INTEGER : 0
avCmMeasIpVoStatHrDataPeakJitter.3.1400.4 = INTEGER : 0
avCmMeasIpVoStatHrDataPeakJitter.3.1400.5 = INTEGER : 0
avCmMeasIpVoStatHrDataPeakJitter.12.1400.1 = INTEGER : 0
avCmMeasIpVoStatHrDataPeakJitter.12.1400.2 = INTEGER : 0
avCmMeasIpVoStatHrDataPeakJitter.12.1400.3 = INTEGER : 0
avCmMeasIpVoStatHrDataPeakJitter.12.1400.4 = INTEGER : 0
avCmMeasIpVoStatHrDataPeakJitter.12.1400.5 = INTEGER : 0
avCmMeasIpVoStatHrDataPeakDly.3.1400.1 = INTEGER : 1
avCmMeasIpVoStatHrDataPeakDly.3.1400.2 = INTEGER : 1
avCmMeasIpVoStatHrDataPeakDly.3.1400.3 = INTEGER : 1
avCmMeasIpVoStatHrDataPeakDly.3.1400.4 = INTEGER : 1
avCmMeasIpVoStatHrDataPeakDly.3.1400.5 = INTEGER : 1
avCmMeasIpVoStatHrDataPeakDly.12.1400.1 = INTEGER : 1
avCmMeasIpVoStatHrDataPeakDly.12.1400.2 = INTEGER : 1
avCmMeasIpVoStatHrDataPeakDly.12.1400.3 = INTEGER : 1
avCmMeasIpVoStatHrDataPeakDly.12.1400.4 = INTEGER : 1
avCmMeasIpVoStatHrDataPeakDly.12.1400.5 = INTEGER : 1
avCmMeasIpVoStatHrDataEC.3.1400.1 = STRING : n
avCmMeasIpVoStatHrDataEC.3.1400.2 = STRING : n
avCmMeasIpVoStatHrDataEC.3.1400.3 = BANDE : n
avCmMeasIpVoStatHrDataEC.3.1400.4 = STRING : n
avCmMeasIpVoStatHrDataEC.3.1400.5 = STRING : n
avCmMeasIpVoStatHrDataEC.12.1400.1 = STRING : n
avCmMeasIpVoStatHrDataEC.12.1400.2 = STRING : n
avCmMeasIpVoStatHrDataEC.12.1400.3 = STRING : n
avCmMeasIpVoStatHrDataEC.12.1400.4 = STRING : n
avCmMeasIpVoStatHrDataEC.12.1400.5 = STRING : n
avCmMeasIpVoStatHrDataFarIpAddr.3.1400.1 = STRING : 135.9.78.247
avCmMeasIpVoStatHrDataFarIpAddr.3.1400.2 = STRING : 135.9.78.247
avCmMeasIpVoStatHrDataFarIpAddr.3.1400.3 = STRING : 135.9.78.247
avCmMeasIpVoStatHrDataFarIpAddr.3.1400.4 = STRING : 135.9.78.247
avCmMeasIpVoStatHrDataFarIpAddr.3.1400.5 = STRING : 135.9.78.247
avCmMeasIpVoStatHrDataFarIpAddr.12.1400.1 = STRING : 135.9.78.205
avCmMeasIpVoStatHrDataFarIpAddr.12.1400.2 = STRING : 135.9.78.205
avCmMeasIpVoStatHrDataFarIpAddr.12.1400.3 = STRING : 135.9.78.205
avCmMeasIpVoStatHrDataFarIpAddr.12.1400.4 = STRING : 135.9.78.205
avCmMeasIpVoStatHrDataFarIpAddr.12.1400.5 = STRING : 135.9.78.205
