avCmMeasIpVoStatHrJitter

Dernière mise à jour : Nov 09, 2023 |
Informations sur le prologue
Métadonnées
Mots-clés :
Nom de groupe MIB
OID
Type
avCmMeasIpVoStatHrJitter
entreprises.6889.2.73.8.1.66
Tableau

Description

Le groupe avCmMeasIpVoStatHrJitter MIB affiche la perte de paquets horaire pendant les appels pour chaque région réseau administrée sur le formulaire NETWORK REGION MEASUREMENT SELECTION.

Versions prises en charge

6.3.100 et versions ultérieures

Type de sondage

Rendement/Utilisation

Polling interval (intervalle d'interrogation)

Pas plus d’une fois par heure.

Intervalle de mise en cache par défaut

600 secondes

Intervalle de temporisation

Le délai initial doit être réglé à 20 secondes.

Intervalle entre les essais

La nouvelle tentative initiale doit être réglée à 3.

Restrictions

Jaune/Moyen : Les données recueillies par ce groupe MIB pourraient avoir un certain impact sur le système.

Commandes du Communication Manager associées :

Nom de groupe MIB
Casse/SAT
Commande associée
Nom du formulaire/rapport
avCmMeasIpVStatHrJitter
sam
list measurements ip voice-stats hourly jitter
RAPPORT DE GIGUE DE LA RÉGION DU RÉSEAU DE STATISTIQUES VOCALES IP

Document de référence

Une description détaillée de la commande et du formulaire se trouve dans le Rapports de Avaya Aura® Communication Manager document. Ce document peut être téléchargé à partir de http://support.avaya.com/document/.

Autorisations de commande ou profil d’utilisateur

Aucune autorisation spéciale n’est requise.

Objets

Nom d'objet
OID
R/W
Type
Nom du champ
Description
Nom du formulaire/rapport
avCmMeasIpVoStatHrJitterTable
1.
N/D
SÉQUENCE DE l'entrée avCmMeasIpVoStatHrJitter
N/D
Un objet contenant les entrées avCmMeasIpVoStatHrJitter.
avCmMeasIpVoStatHrJitterEntry
.1.1
N/D
avCmMeasIpVoStatHrJitterEntry
N/D
Un objet contenant l'entrée avCmMeasIpVoStatHrJitter avec les informations envoyées par le switch.
avCmMeasIpVoStatHrJitterRegIdx
.1.1.1
N/D
Integer32 (0..2000)
N/D
Un index dans la région du réseau.
avCmMeasIpVoStatHrJitterHourIdx
.1.1.2
N/D
Integer32 (0..2300)
N/D
Un index qui contient les mesures des statistiques vocales de perte de paquets dans le format 24 heures.
avCmMeasIpVoStatHrJitterIdx
.1.1.3
N/D
Integer32 (0..9999)
N/D
Un index unique pour les statistiques vocales sur la perte de paquets.
avCmMeasIpVoStatHrJitterRegion
.1.1.4
R
Integer32 (0..2000)
Commande Liste : Région
Un objet contenant la région du réseau.
RAPPORT DE GIGUE DE LA RÉGION DU RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIpVoStatHrJitterMeasHour
.1.1.5
R
Integer32 (0..2300)
Heure de mesure
Un objet qui contient l’heure de mesure.
RAPPORT DE GIGUE DE LA RÉGION DU RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIpVoStatHrJitterRunTime
.1.1.6
R
SnmpAdminString (TAILLE (0..28))
Date
Un objet contenant la date.
RAPPORT DE GIGUE DE LA RÉGION DU RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIpVoStatHrJitterBoardLoc
.1.1.7
R
SnmpAdminString (TAILLE (0..6))
Emplacement de la carte
Un objet contenant l’emplacement de la carte.
RAPPORT DE GIGUE DE LA RÉGION DU RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIpVoStatHrJitterCallingNum
.1.1.8
R
SnmpAdminString (TAILLE (0..17))
Calling number (numéro du demandeur)
Objet contenant le numéro d’appel.
RAPPORT DE GIGUE DE LA RÉGION DU RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIpVoStatHrJitterCalledNum
.1.1.9
R
SnmpAdminString (TAILLE (0..17))
Called Number (numéro appelé)
Un objet contenant le numéro appelé.
RAPPORT DE GIGUE DE LA RÉGION DU RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIpVoStatHrJitterCodec
.1.1.10
R
SnmpAdminString (TAILLE (0..8))
Codec
Un objet contenant le codec.
RAPPORT DE GIGUE DE LA RÉGION DU RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIpVoStatHrJitterPktSize
.1.1.11
R
Integer32 (0,999)
Taille du paquet
Objet contenant la taille du paquet.
RAPPORT DE GIGUE DE LA RÉGION DU RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIpVoStatHrJitterTimeCall
.1.1.12
R
SnmpAdminString (TAILLE (0..5))
Heure de l’appel
Objet contenant l’heure de l’appel.
RAPPORT DE GIGUE DE LA RÉGION DU RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIpVoStatHrJitterBufSize
.1.1.13
R
SnmpAdminString (TAILLE (0..4))
Taille du bouffant à gigue
Un objet contenant la taille du tampon de gigue.
RAPPORT DE GIGUE DE LA RÉGION DU RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIpVoStatHrJitterBufOrn
.1.1.14
R
SnmpAdminString (TAILLE (0..4))
Orne de tampon de gigue
Un objet contenant l’orne du tampon de gigue.
RAPPORT DE GIGUE DE LA RÉGION DU RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIpVoStatHrJitterBufUrn
.1.1.15
R
SnmpAdminString (TAILLE (0..4))
Urne de tampon de gigue
Un objet contenant l’urne du tampon de gigue.
RAPPORT DE GIGUE DE LA RÉGION DU RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIpVoStatHrJitterAvgJitter
.1.1.16
R
SnmpAdminString (TAILLE (0..5))
Moy. gigue
Un objet contenant la gigue moyenne.
RAPPORT DE GIGUE DE LA RÉGION DU RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIpVoStatHrJitterPeakJitter
.1.1.17
R
SnmpAdminString (TAILLE (0..5))
Pointe de gigue
Un objet contenant la gigue de crête.
RAPPORT DE GIGUE DE LA RÉGION DU RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIpVoStatHrJitterFarIpAddr
.1.1.18
R
SnmpAdminString (TAILLE (0..41))
Addr IP distant
Un objet contenant l’adresse IP distante.
RAPPORT DE GIGUE DE LA RÉGION DU RÉSEAU DE STATISTIQUES VOCALES IP

Exemple de sortie de formulaires

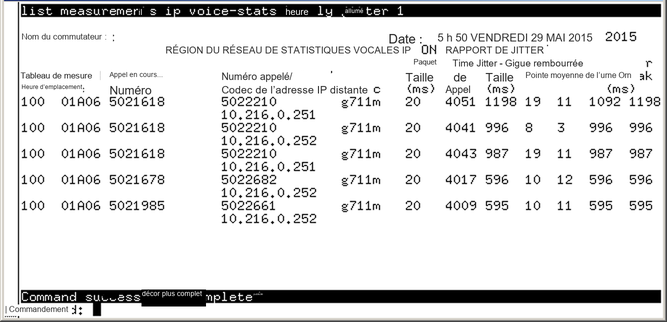

avCmMeasIpVoStatHrJitter - IP VOICE STATISTICS NETWORK REGION JITTER REPORT

Exemple de sortie de la commande SNMP Walk :

serveur1> snmpwalk -t 20 -v2c -Os -c privé 192.0.2.0 -m /usr/share/snmp/mibss/AVAYA-AURA-CM-MIB.txt avCmMeasIpVoStatHrJitter
avCmMeasIpVoStatHrJitterRegion.1.100.1 = INTEGER : 1
avCmMeasIpVoStatHrJitterRegion.1.100.2 = INTEGER : 1
:
:
avCmMeasIpVoStatHrJitterRegion.3.2100.2 = INTEGER : 3
avCmMeasIpVoStatHrJitterMeasHour.1.100.1 = INTÉGREUR : 100
avCmMeasIpVoStatHrJitterMeasHour.1.100.2 = INTEGER : 100
:
:
avCmMeasIpVoStatHrJitterMeasHour.3.2100.2 = INTEGER : 2100
avCmMeasIpVoStatHrJitterRunTime.1.100.1 = STRING : 5 h 51, VENDREDI 29 MAI 2015
avCmMeasIpVoStatHrJitterRunTime.1.100.2 = STRING : 5 h 51, VENDREDI 29 MAI 2015
:
:
avCmMeasIpVoStatHrJitterRunTime.3.2100.2 = STRING : 5 h 51 VENDREDI 29 MAI 2015
avCmMeasIpVoStatHrJitterBoardLoc.1.100.1 = BANDE : 01A06
avCmMeasIpVoStatHrJitterBoardLoc.1.100.2 = BANDE : 01A06
:
:
avCmMeasIpVoStatHrJitterBoardLoc.3.2100.2 = BANDE : 01A03
avCmMeasIpVoStatHrJitterCallingNum.1.100.1 = STRING : 5021618
avCmMeasIpVoStatHrJitterCallingNum.1.100.2 = STRING : 5021618
:
:
avCmMeasIpVoStatHrJitterCallingNum.3.2100.2 = STRING : 5021045
avCmMeasIpVoStatHrJitterCalledNum.1.100.1 = STRING : 5022210
326
avCmMeasIpVoStatHrJitterCalledNum.1.100.2 = STRING : 5022210
:
:
avCmMeasIpVoStatHrJitterCalledNum.3.2100.2 = STRING : 5022720
avCmMeasIpVoStatHrJitterCodec.1.100.1 = BANDE : g711m
avCmMeasIpVoStatHrJitterCodec.1.100.2 = BANDE : g711m
:
:
avCmMeasIpVoStatHrJitterCodec.3.2100.2 = BANDE : g711m
avCmMeasIpVoStatHrJitterPktSize.1.100.1 = INTEGER : 20
avCmMeasIpVoStatHrJitterPktSize.1.100.2 = INTEGER : 20
:
:
avCmMeasIpVoStatHrJitterPktSize.3.2100.2 = INTEGER : 20
avCmMeasIpVoStatHrJitterTimeCall.1.100.1 = STRING : 4051
avCmMeasIpVoStatHrJitterTimeCall.1.100.2 = STRING : 4041
:
:
avCmMeasIpVoStatHrJitterTimeCall.3.2100.2 = STRING : 4223
avCmMeasIpVoStatHrJitterBufSize.1.100.1 = BANDE : 119
avCmMeasIpVoStatHrJitterBufSize.1.100.2 = BANDE : 996
:
:
avCmMeasIpVoStatHrJitterBufSize.3.2100.2 = BANDE : 242
avCmMeasIpVoStatHrJitterBufOrn.1.100.1 = BANDE : 19
avCmMeasIpVoStatHrJitterBufOrn.1.100.2 = BANDE : 8
:
:
avCmMeasIpVoStatHrJitterBufOrn.3.2100.2 = COURROIE : 0
avCmMeasIpVoStatHrJitterBufUrn.1.100.1 = BANDE : 11
avCmMeasIpVoStatHrJitterBufUrn.1.100.2 = BANDE : 3
:
:
avCmMeasIpVoStatHrJitterBufUrn.3.2100.2 = BANDE : 8
avCmMeasIpVoStatHrJitterAvgJitter.1.100.1 = BANDE : 1092
avCmMeasIpVoStatHrJitterAvgJitter.1.100.2 = BANDE : 996
:
:
avCmMeasIpVoStatHrJitterAvgJitter.3.2100.2 = STRING : 208
avCmMeasIpVoStatHrJitterPeakJitter.1.100.1 = BANDE : 1198
avCmMeasIpVoStatHrJitterPeakJitter.1.100.2 = BANDE : 996
:
:
avCmMeasIpVoStatHrJitterPeakJitter.3.2100.2 = BANDE : 242
avCmMeasIpVoStatHrJitterFarIpAddr.1.100.1 = STRING : 10.216.0.251
avCmMeasIpVoStatHrJitterFarIpAddr.1.100.2 = STRING : 10.216.0.252
:
:
avCmMeasIpVoStatHrJitterFarIpAddr.3.2100.2 = STRING : 10.216.0.252
vit@serveur1>
