Guide d'administration et de référence SNMP d'Avaya Aura® Communication Manager
avCmStatusStationRange
|
Nom de groupe MIB
|
OID
|
Type
|
|---|---|---|
|
avCmStatusStationRange
|
entreprises.6889.2.73.8.1.31
|
Scalaire/tableau
|
Description
Le groupe avCmStatusStationRange MIB affiche la sortie de la status station commande.
Versions prises en charge
6.3.100 et versions ultérieures
Type de sondage
Rendement/Utilisation
Polling interval (intervalle d'interrogation)
Pas plus d’une fois par jour ou lorsque des stations sont ajoutées.
Intervalle de mise en cache par défaut
300 secondes
Intervalle de temporisation
Le délai initial doit être réglé à 15 secondes.
Intervalle entre les essais
La nouvelle tentative initiale doit être réglée à 3.
Restrictions
Rouge/Élevé : Les données recueillies par ce groupe MIB augmentent à mesure que le nombre de cartes dans le système augmente. Par conséquent, ces données pourraient être très volumineuses et, par conséquent, prendre beaucoup de temps à recueillir, ce qui pourrait avoir une incidence sur la performance du système.
Commandes du Communication Manager associées :
|
Nom de groupe MIB
|
Casse/SAT
|
Commande associée
|
Nom du formulaire/rapport
|
|---|---|---|---|
|
avCmStatusStationRange
|
sam
|

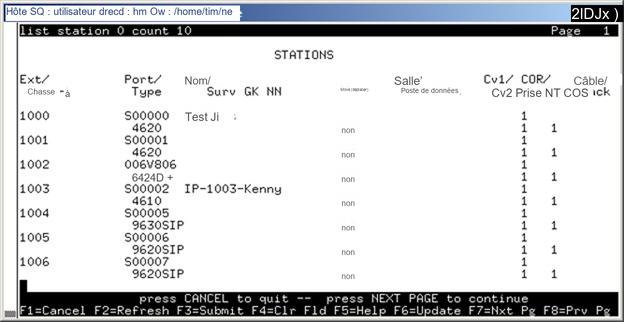

list station
|
STATIONS
|
|
sam
|
status station xxx
|
ÉTAT GÉNÉRAL
|
Document de référence
-
Une description détaillée de la commande et du formulaire se trouve dans le Administration de Avaya Aura® Communication Manager document. Ce document peut être téléchargé à partir de http://support.avaya.com/document/.
-
Une description détaillée de la commande et du formulaire se trouve dans le Administration de Avaya Aura® Communication Manager document. Ce document peut être téléchargé à partir de http://support.avaya.com/document/.
Autorisations de commande ou profil d’utilisateur
-
Aucune autorisation spéciale n’est requise.
-
Aucune autorisation spéciale n’est requise.
Objets
|
Nom d'objet
|
OID
|
R/W
|
Type
|
Nom du champ
|
Description
|
|---|---|---|---|---|---|
|
Nom du formulaire/rapport
|
|||||
|
avCmStatusStationRangeStartExt
|
1.
|
R/W
|
SnmpAdminString (TAILLE (0..17))
|
N/D
|
Un objet qui contient l'emplacement de l'extension de départ.
|
|
avCmStatusStationRangeCount
|
2.
|
R/W
|
SnmpAdminString (TAILLE (0..17))
|
N/D
|
Un objet contenant le nombre de stations à énumérer.
|
|
avCmStatusStationRangeTable
|
3.
|
N/D
|
SÉQUENCE DE avCmStatusStationRangeEntry
|
N/D
|
Un objet qui contient une liste des avCmStatusStationRange entrées.
|
|
avCmStatusStationRangeEntry
|
4.
|
N/D
|
avCmStatusStationRangeEntry
|
N/D
|
Une avCmStatusStationRange entrée contenant des objets des avCmStatusStationRange informations envoyées par le switch.
|
|
avCmStatusStationRangeIdx
|
.3.1.1
|
N/D
|
SnmpAdminString (TAILLE (0..17))
|
N/D
|
Un objet qui contient un index dans la station administrée.
|
|
avCmStatusStationRangeExtension
|
.3.1.2
|
R
|
SnmpAdminString (TAILLE (0..17))
|
Pst
|
Un objet contenant l’extension de la station.
|
|
ÉTAT GÉNÉRAL
|
|||||
|
avCmStatusStationConnType
|
.3.1.3
|
R
|
SnmpAdminString (TAILLE (0..15))
|
Type connecté
|
Un objet contenant le type de station connectée.
|
|
ÉTAT GÉNÉRAL
|
|||||
|
avCmStatusStationRangeServiceState
|
.3.1.4
|
R
|
SnmpAdminString (TAILLE (0..22))
|
État du service
|
Un objet contenant l’état de service du membre de la station.
|
|
ÉTAT GÉNÉRAL
|
|||||
|
avCmStatusStationRangePort
|
.3.1.5
|
R
|
SnmpAdminString (TAILLE (0..11))
|
Port
|
Un objet contenant l’attribution de port de station.
|
|
ÉTAT GÉNÉRAL
|
|||||
|
avCmStatusStationRangeConnPort1
|
.3.1.6
|
R
|
SnmpAdminString (TAILLE (0..11))
|
Ports connectés
|
Un objet DisplayString qui contient le premier port connecté au poste
|
|
ÉTAT GÉNÉRAL
|
|||||
|
avCmStatusStationRangeConnPort2
|
.3.1.7
|
R
|
SnmpAdminString (TAILLE (0..11))
|
Ports connectés
|
Un objet DisplayString qui contient le deuxième port connecté à la station
|
|
ÉTAT GÉNÉRAL
|
|||||
|
avCmStatusStationRangeConnPort3
|
.3.1.8
|
R
|
SnmpAdminString (TAILLE (0..11))
|
Ports connectés
|
Un objet DisplayString qui contient le troisième port connecté à la station
|
|
ÉTAT GÉNÉRAL
|
|||||
|
avCmStatusStationRangeConnPort4
|
.3.1.9
|
R
|
SnmpAdminString (TAILLE (0..11))
|
Ports connectés
|
Un objet DisplayString qui contient le quatrième port connecté à la station
|
|
ÉTAT GÉNÉRAL
|
|||||
|
avCmStatusStationRangeConnPort5
|
.3.1.10
|
R
|
SnmpAdminString (TAILLE (0..11))
|
Ports connectés
|
Un objet DisplayString qui contient le cinquième port connecté au poste
|
|
ÉTAT GÉNÉRAL
|
|||||
|
avCmStatusStationRangeConnPort6
|
.3.1.11
|
R
|
SnmpAdminString (TAILLE (0..11))
|
Ports connectés
|
Un objet DisplayString qui contient le sixième port connecté au poste
|
|
ÉTAT GÉNÉRAL
|
|||||
|
avCmStatusStationRangeConnPort7
|
.3.1.12
|
R
|
SnmpAdminString (TAILLE (0..11))
|
Ports connectés
|
Un objet DisplayString qui contient le septième port connecté au poste
|
|
ÉTAT GÉNÉRAL
|
|||||
|
avCmStatusStationRangeConnPort8
|
.3.1.13
|
R
|
SnmpAdminString (TAILLE (0..11))
|
Ports connectés
|
Un objet DisplayString qui contient le septième port connecté au poste
|
|
ÉTAT GÉNÉRAL
|
|||||
|
avCmStatusStationRangeConnPort9
|
.3.1.14
|
R
|
SnmpAdminString (TAILLE (0..11))
|
Ports connectés
|
Un objet DisplayString qui contient le septième port connecté au poste
|
|
ÉTAT GÉNÉRAL
|
|||||
|
avCmStatusStationRangeConnPort10
|
.3.1.15
|
R
|
SnmpAdminString (TAILLE (0..11))
|
Ports connectés
|
Un objet DisplayString qui contient le septième port connecté au poste
|
|
ÉTAT GÉNÉRAL
|
|||||
|
avCmStatusStationRangeSACactive
|
.3.1.16
|
R
|
SnmpAdminString (TAILLE (0..4))
|
SAC activé
|
Objet indiquant si la touche Envoyer tous les appels (SAC) est activée.
|
|
ÉTAT GÉNÉRAL
|
|||||
|
avCmStatusStationRangeCFdestExt
|
.3.1.17
|
R
|
SnmpAdminString (TAILLE (0..39))
|
Renvoi automatique sur poste de destination
|
Objet indiquant si la touche Envoyer tous les appels (SAC) est activée.
|
|
ÉTAT GÉNÉRAL
|
|||||
|
avCmStatusStationRangeRingCutOff
|
.3.1.18
|
R
|
SnmpAdminString (TAILLE (0..39))
|
Coupure de sonnerie
|
Objet indiquant si la fonction de coupure d’anneau est activée pour la station.
|
|
ÉTAT GÉNÉRAL
|
|||||
|
avCmStatusStationRangeSerialNbr
|
.3.1.19
|
R
|
SnmpAdminString (TAILLE (0..12))
|
Numéro de série
|
Un objet contenant le numéro de série de la station.
|
|
ÉTAT GÉNÉRAL
|
|||||
|
avCmStatusStationRangePartID
|
.3.1.20
|
R
|
SnmpAdminString (TAILLE (0..12))
|
ID de pièce
|
Un objet contenant l’ID de pièce de la station.
|
|
ÉTAT GÉNÉRAL
|
|||||
|
avCmStatusStationRangeSwitchPort
|
.3.1.21
|
R
|
SnmpAdminString (TAILLE (0..8))
|
Port de commutation
|
Un objet contenant le port du commutateur de la station.
|
|
ÉTAT GÉNÉRAL
|
|||||
|
avCmStatusStationRangeSwitchIPAddr
|
.3.1.22
|
R
|
SnmpAdminString (TAILLE (0..40))
|
Adresse IP de fin de commutateur
|
Un objet DisplayString qui contient l’adresse IP d’extrémité du switch pour la station.
|
|
ÉTAT GÉNÉRAL
|
|||||
|
avCmStatusStationRangeSwitchIPPort
|
.3.1.23
|
R
|
SnmpAdminString (TAILLE (0..6))
|
Port IP d’extrémité de commutateur
|
Un objet DisplayString qui contient le numéro de port IP d’extrémité de switch pour la station.
|
|
ÉTAT GÉNÉRAL
|
|||||
|
avCmStatusStationRangeSetIPAddr
|
.3.1.24
|
R
|
SnmpAdminString (TAILLE (0..40))
|
Définir l’adresse IP de fin
|
Un objet DisplayString qui contient l’adresse IP d’extrémité du switch pour la station.
|
|
ÉTAT GÉNÉRAL
|
|||||
|
avCmStatusStationRangeSetIPPort
|
.3.1.25
|
R
|
SnmpAdminString (TAILLE (0..39))
|
Définir le port IP de fin
|
Un objet DisplayString qui contient le numéro de port IP d’extrémité de switch pour la station.
|
|
ÉTAT GÉNÉRAL
|
Exemple de sortie de formulaires
Exemple de sortie de la commande SNMP Walk :
serveur1> snmpwalk -t 30 -v2c -Os -c public 192.0.2.0 -m /usr/share/snmp/mibs/ /AVAYA-AURA-CM-MIB.txt avCmStatusStationRange
avCmStatusStationRangeStartExt.0 = STRING : 0
avCmStatusStationRangeCount.0 = INTEGER : 10
avCmStatusStationRangeExtension."1 000 po = BANDE : 1 000
avCmStatusStationRangeExtension."1 001 po = BANDE : 1 001
:
:
avCmStatusStationRangeExtension."1009" = BANDE : 1009
avCmStatusStationRangeConnType."1 000 po = BANDE : S.O.
avCmStatusStationRangeConnType."1 001 po = BANDE : S.O.
:
:
avCmStatusStationRangeConnType."1 009 po = BANDE : S.O.
avCmStatusStationRangeServiceState."1 000 po = BANDE : hors service
avCmStatusStationRangeServiceState."1 001 po = BANDE : hors service
:
:
avCmStatusStationRangeServiceState."1 009 po = BANDE : hors service
avCmStatusStationRangePort."1 000 po = BANDE : S00000
avCmStatusStationRangePort."1 001 po = BANDE : S00001
:
:
avCmStatusStationRangePort."1 009 po = BANDE : S00009
avCmStatusStationRangeConnPort1."1 000 po = BANDE :
avCmStatusStationRangeConnPort1."1 001 po = BANDE :
:
:
avCmStatusStationRangeConnPort1."1 009 po = BANDE :
avCmStatusStationRangeConnPort2."1 000 po = BANDE :
avCmStatusStationRangeConnPort2."1 001 po = BANDE :
:
:
avCmStatusStationRangeConnPort2."1 009 po = BANDE :
avCmStatusStationRangeConnPort3."1 000 po = BANDE :
avCmStatusStationRangeConnPort3."1 001 po = BANDE :
:
:
avCmStatusStationRangeConnPort3."1 009 po = BANDE :
avCmStatusStationRangeConnPort4."1 000 po = BANDE :
avCmStatusStationRangeConnPort4."1 001 po = BANDE :
:
:
avCmStatusStationRangeConnPort4."1 009 po = BANDE :
avCmStatusStationRangeConnPort5."1 000 po = BANDE :
avCmStatusStationRangeConnPort5."1 001 po = BANDE :
:
:
avCmStatusStationRangeConnPort5."1 009 po = BANDE :
avCmStatusStationRangeConnPort6."1 000 po = BANDE :
avCmStatusStationRangeConnPort6."1 001 po = BANDE :
:
:
avCmStatusStationRangeConnPort6."1 009 po = BANDE :
avCmStatusStationRangeConnPort7."1 000 po = BANDE :
avCmStatusStationRangeConnPort7."1 001 po = BANDE :
:
:
avCmStatusStationRangeConnPort7."1 009 po = BANDE :
avCmStatusStationRangeConnPort8."1 000 po = BANDE :
avCmStatusStationRangeConnPort8."1 001 po = BANDE :
:
:
avCmStatusStationRangeConnPort8."1 009 po = BANDE :
avCmStatusStationRangeConnPort9."1 000 po = BANDE :
avCmStatusStationRangeConnPort9."1 001 po = BANDE :
:
:
avCmStatusStationRangeConnPort9."1 009 po = BANDE :
avCmStatusStationRangeConnPort10."1 000 po = BANDE :
avCmStatusStationRangeConnPort10."1 001 po = BANDE :
:
:
avCmStatusStationRangeConnPort10."1 009 po = BANDE :
avCmStatusStationRangeSACactive."1 000 po = BANDE : non
avCmStatusStationRangeSACactive."1 001 po = BANDE : non
:
:
avCmStatusStationRangeSACactive."1 009 po = BANDE : non
avCmStatusStationRangeCFdestExt."1 000 po = BANDE :
avCmStatusStationRangeCFdestExt."1 001 po = BANDE :
:
:
avCmStatusStationRangeCFdestExt."1 009 po = BANDE :
avCmStatusStationRangeRingCutOff."1 000 po = BANDE : non
avCmStatusStationRangeRingCutOff."1 001 po = BANDE : non
:
:
avCmStatusStationRangeRingCutOff."1 009 po = BANDE : non
avCmStatusStationRangeSerialNbr."1 000 po = BANDE : non disponible
avCmStatusStationRangeSerialNbr."1 001 po = BANDE : non disponible
:
:
avCmStatusStationRangeSerialNbr."1 009 po = BANDE : non disponible
avCmStatusStationRangePartID."1 000 po = BANDE : non disponible
avCmStatusStationRangePartID."1 001 po = BANDE : non disponible
:
:
avCmStatusStationRangePartID."1 009 po = BANDE : non disponible
avCmStatusStationRangeSwitchPort."1 000 po = BANDE :
avCmStatusStationRangeSwitchPort."1 001 po = BANDE :
:
:
avCmStatusStationRangeSwitchPort."1 009 po = BANDE :
avCmStatusStationRangeSwitchIPAddr."1 000 po = BANDE :
avCmStatusStationRangeSwitchIPAddr."1 001 po = BANDE :
:
:
avCmStatusStationRangeSwitchIPAddr."1 009 po = BANDE :
avCmStatusStationRangeSwitchIPPort."1 000 po = BANDE : 0
avCmStatusStationRangeSwitchIPPort."1 001 po = BANDE : 0
:
:
avCmStatusStationRangeSwitchIPPort."1 009 po = BANDE : 0
avCmStatusStationRangeSetIPAddr."1 000 po = BANDE :
avCmStatusStationRangeSetIPAddr."1 001 po = BANDE :
:
:
avCmStatusStationRangeSetIPAddr."1 009 po = BANDE :
avCmStatusStationRangeSetIPPort."1 000 po = BANDE : 0
avCmStatusStationRangeSetIPPort."1 001 po = BANDE : 0
:
:
avCmStatusStationRangeSetIPPort."1 009 po = BANDE : 0
