Guide d'administration et de référence SNMP d'Avaya Aura® Communication Manager
Groupe avCmListMedGateway
|
Nom de groupe MIB
|
OID
|
Type
|
|---|---|---|
|
avCmlistMedGateway Group
|
entreprises.6889.2.73.8.1.45
|
Tableau
|
Description
Le groupe avCmListMedGateway MIB utilise la list media-gateway commande pour récupérer les données de la passerelle multimédia.
Versions prises en charge
6.3.100 et versions ultérieures
Type de sondage
Polling interval (intervalle d'interrogation)
Pas plus d’une fois par heure.
Intervalle de mise en cache par défaut
600 secondes
Intervalle de temporisation
Le délai initial doit être réglé à 20 secondes.
Intervalle entre les essais
La nouvelle tentative initiale doit être réglée à 3.
Restrictions
Vert/Faible : Les données recueillies par ce groupe MIB sont minimes et ont donc un faible impact sur le système.
Commandes du Communication Manager associées :
|
Nom de groupe MIB
|
Casse/SAT
|
Commande associée
|
Nom du formulaire/rapport
|
|---|---|---|---|
|
avCmlistMedGateway Group
|
sam
|
list media-gateway
|
RAPPORT SUR LES MÉDIAS ET LA PASSERELLE
|
Document de référence
Une description détaillée de la commande et du formulaire se trouve dans le Administration de Avaya Aura® Communication Manager document. Ce document peut être téléchargé à partir de http://support.avaya.com/document/.
Autorisations de commande ou profil d’utilisateur
Aucune autorisation spéciale n’est requise.
Objets
|
Nom d'objet
|
OID
|
R/W
|
Type
|
Nom du champ
|
Description
|
|---|---|---|---|---|---|
|
Nom du formulaire/rapport
|
|||||
|
avCmlistMedGatewayTable
|
1.
|
N/D
|
SÉQUENCE DE AvCmMeasSecViolationSumEntry
|
N/D
|
Un objet qui contient une liste des entrées avCmListMedGateway.
|
|
avCmListMedGatewayEntry
|
.1.1
|
N/D
|
AvCmListMedGatewayEntry
|
N/D
|
Une entrée avCmListMedGateway contenant des objets des informations avCmListMedGateway envoyées par le commutateur.
|
|
avCmlistMedGatewayNumIdx
|
.1.1.1
|
N/D
|
Integer32 (0,999)
|
N/D
|
Un objet qui identifie de manière unique chaque incrément de données.
|
|
avCmlistMedGatewayNumber
|
.1.1.2
|
R
|
Integer32 (0,999)
|
Num
|
Un objet contenant le numéro de passerelle.
|
|
RAPPORT SUR LES MÉDIAS ET LA PASSERELLE
|
|||||
|
avCmlistMedGatewayName
|
.1.1.3
|
R
|
SnmpAdminString (TAILLE (0..28))
|
Nom
|
Un objet contenant le nom de la passerelle.
|
|
RAPPORT SUR LES MÉDIAS ET LA PASSERELLE
|
|||||
|
avCmlistMedGatewaySerNum
|
.1.1.4
|
R
|
SnmpAdminString (TAILLE (0..13))
|
Numéro de série
|
Un objet contenant le numéro de série.
|
|
RAPPORT SUR LES MÉDIAS ET LA PASSERELLE
|
|||||
|
avCmlistMedGatewayFWVersHWVint
|
.1.1.5
|
R
|
SnmpAdminString (TAILLE (0..17))
|
Version FW/HW Vintage
|
Un objet contenant la version FW/HW Vintage.
|
|
RAPPORT SUR LES MÉDIAS ET LA PASSERELLE
|
|||||
|
avCmlistMedGatewayRecRule
|
.1.1.6
|
R
|
SnmpAdminString (TAILLE (0..5))
|
Répertoire
|
Objet contenant la règle de récupération de la passerelle.
|
|
RAPPORT SUR LES MÉDIAS ET LA PASSERELLE
|
|||||
|
avCmListMedGatewayIPV4Address
|
.1.1.7
|
R
|
SnmpAdminString (TAILLE (0..16))
|
Adresse IPV4
|
Objet contenant l’adresse IPV4 de la passerelle.
|
|
RAPPORT SUR LES MÉDIAS ET LA PASSERELLE
|
|||||
|
avCmListMedGatewayIPV6Address
|
.1.1.8
|
R
|
SnmpAdminString (TAILLE (0..41))
|
Adresse IPV6
|
Objet contenant l’adresse IPV6 de la passerelle.
|
|
RAPPORT SUR LES MÉDIAS ET LA PASSERELLE
|
|||||
|
avCmlistMedGatewayContrlAddr
|
.1.1.9
|
R
|
SnmpAdminString (TAILLE (0..41))
|
Addr IP Cntrl
|
Un objet contenant l’adresse IP de contrôle.
|
|
RAPPORT SUR LES MÉDIAS ET LA PASSERELLE
|
|||||
|
avCmlistMedGatewayType
|
.1.1.10
|
R
|
SnmpAdminString (TAILLE (0..9))
|
Type
|
Un objet contenant le type de passerelle.
|
|
RAPPORT SUR LES MÉDIAS ET LA PASSERELLE
|
|||||
|
avCmListMedGatewayRegion
|
.1.1.11
|
R
|
SnmpAdminString (TAILLE (0..2000))
|
NetRgn
|
Un objet contenant la région de réseau attribuée à
la passerelle.
|
|
RAPPORT SUR LES MÉDIAS ET LA PASSERELLE
|
|||||
|
avCmListMedGatewayEnregistré
|
.1.1.12
|
R
|
SnmpAdminString (TAILLE (0..2))
|
Régulier?
|
Un objet contenant si la passerelle est enregistrée.
|
|
RAPPORT SUR LES MÉDIAS ET LA PASSERELLE
|

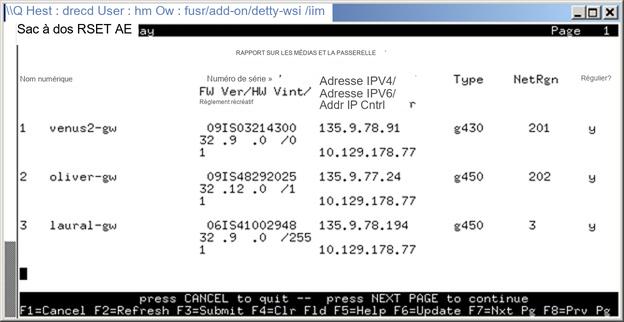

Exemple de sortie de formulaires
Exemple de sortie de la commande SNMP Walk :
serveur1> snmpwalk -t 30 -v2c -Os -c public 192.0.2.0 -m /usr/share/snmp/mibs//AVAYA-AURA-CM-MIB.txt avCmListMedGateway
avCmlistMedGatewayNumber.1 = INTEGER : 1
avCmlistMedGatewayNumber.2 = INTEGER : 2
:
:
avCmlistMedGatewayNumber.10 = INTEGER : 10
avCmlistMedGatewayName.1 = STRING : venus2-gw
avCmListMedGatewayName.2 = CHAÎNE : oliver-gw
:
:
avCmListMedGatewayName.10 = BANDE : b4-v150-g450c
avCmListMedGatewaySerNum.1 = BANDE : 09IS03214300
avCmListMedGatewaySerNum.2 = BANDE : 09IS48292025
:
:
avCmlistMedGatewaySerNum.10 = BANDE : 09IS43271393
avCmlistMedGatewayFWVersHWVint.1 = BANDE : 32 ,9 ,0 /0
avCmlistMedGatewayFWVersHWVint.2 = BANDE : 32 .12 .0 /1
:
:
avCmlistMedGatewayFWVersHWVint.10 = BANDE : 33 .11 .0 /1
avCmlistMedGatewayRecRule.1 = BANDE : 1
avCmlistMedGatewayRecRule.2 = BANDE : 1
:
:
avCmlistMedGatewayRecRule.10 = BANDE : 1
avCmListMedGatewayIPV4Address.1 = BANDE : 135.9.78.91
avCmListMedGatewayIPV4Address.2 = BANDE : 135.9.77.24
:
:
avCmListMedGatewayIPV4Address.10 = STRING : 135.9.181.157
avCmListMedGatewayIPV6Address.1 = BANDE :
avCmListMedGatewayIPV6Address.2 = BANDE :
:
:
avCmListMedGatewayIPV6Address.10 = STRING : 2002 :8709 :b5fe : :157
avCmListMedGatewayContrlAddr.1 = BANDE : 129.178.77
avCmListMedGatewayContrlAddr.2 = BANDE : 129.178.77
:
:
avCmListMedGatewayContrlAddr.10 = BANDE : 129.178.77
avCmlistMedGatewayType.1 = BANDE : g430
avCmlistMedGatewayType.2 = BANDE : g450
:
:
avCmlistMedGatewayType.10 = BANDE : g450
avCmListMedGatewayRegion.1 = INTEGER : 201
avCmlistMedGatewayRegion.2 = INTEGER : 202
:
:
avCmlistMedGatewayRegion.10 = INTEGER : 10
avCmlistMedGatewayRegistered.1 = STRING : y
avCmlistMedGatewayRegistered.2 = STRING : y
:
:
avCmlistMedGatewayRegistered.10 = STRING : y
