avCmMeasToneRecToday

Dernière mise à jour : Nov 09, 2023 |
Informations sur le prologue
Métadonnées
Mots-clés :
Nom de groupe MIB
OID
Type
Groupe avCmMeasToneRecToday
entreprises.6889.2.73.8.1.98
Tableau

Description

Le groupe MIB avCmMeasToneRecToday Group utilise la list measurements tone-receiver detail today commande pour récupérer les données de récepteur de tonalité des heures de pointe pour aujourd'hui.

Versions prises en charge

6.3.100 et versions ultérieures

Type de sondage

Rendement/Utilisation

Polling interval (intervalle d'interrogation)

Pas plus d’une fois par heure, car les données ne sont mises à jour qu’à proximité du début de l’heure.

Intervalle de mise en cache par défaut

600 secondes

Intervalle de temporisation

Le délai initial doit être réglé à 20 secondes.

Intervalle entre les essais

La nouvelle tentative initiale doit être réglée à 3.

Restrictions

Jaune/Moyen : Les données recueillies par ce groupe MIB pourraient avoir un certain impact sur le système.

Commandes du Communication Manager associées :

Nom de groupe MIB
Casse/SAT
Commande associée
Nom du formulaire/rapport
Groupe avCmMeasToneRecToday
sam
list measurements tone-receiver detail yesterday
MESURES DES DÉTAILS DU RÉCEPTEUR DE TONALITÉ.

Document de référence

Une description détaillée de la commande et du formulaire se trouve dans le Rapports de Avaya Aura® Communication Manager document. Ce document peut être téléchargé à partir de http://support.avaya.com/document/.

Autorisations de commande ou profil d’utilisateur

Aucune autorisation spéciale n’est requise.

Objets

Nom d'objet
OID
R/W
Type
Nom du champ
Description
Nom du formulaire/rapport
avCmMeasToneRecTodayTable
1.
N/D
SÉQUENCE DE avCmMeasToneRecTodayEntry
N/D
Une liste des entrées avCmMeasToneRecToday
MESURES DES DÉTAILS DU RÉCEPTEUR DE TONALITÉ.
avCmMeasToneRecTodayEntry
.1.1
N/D
avCmMeasToneRecTodayEntry
N/D
Uneentrée avCmMeasToneRecToday contenant des objets des informations avCmMeasToneRecToday envoyées par le switch.
MESURES DES DÉTAILS DU RÉCEPTEUR DE TONALITÉ.
avCmMeasToneRecTodayPnIdx
.1.1.1
N/D
Integer32 (0,99)
N/D
Un objet qui identifie de manière unique chaque incrément de données.
MESURES DES DÉTAILS DU RÉCEPTEUR DE TONALITÉ.
avCmMeasToneRecTodayGPTDPkAlloc
.1.1.2
R
Integer32 (0,99)
PN
Objet contenant le numéro de réseau de port dans lequel se trouve le récepteur de tonalité.
MESURES DES DÉTAILS DU RÉCEPTEUR DE TONALITÉ.
avCmMeasToneRecTodayRunDate
.1.1.3
R
SnmpAdminString(TAILLE(0..28))
Date
Un objet contenant la date à laquelle la commande a été exécutée.
MESURES DES DÉTAILS DU RÉCEPTEUR DE TONALITÉ.
avCmMeasToneRecTodayMeasHour
.1.1.4
R
Integer32 (0..9999)
…heure…
Un objet contenant l’heure à laquelle la mesure a été prise.
MESURES DES DÉTAILS DU RÉCEPTEUR DE TONALITÉ.
avCmMeasToneRecTodayDTMFPnReq
.1.1.5
R
Integer32 (0..99999)
Demande de NP DTMF
Un objet contenant le nombre de demandes DTMF dans la NP.
MESURES DES DÉTAILS DU RÉCEPTEUR DE TONALITÉ.
avCmMeasToneRecTodayDTMFPnAlloc
.1.1.6
R
Integer32 (0..99999)
Attribution de NIP DTMF
Un objet contenant le nombre total de récepteurs DTMF situés dans la NP indiquée qui ont été attribués pendant l’heure indiquée.
MESURES DES DÉTAILS DU RÉCEPTEUR DE TONALITÉ.
avCmMeasToneRecTodayDTMFPkAlloc
.1.1.7
R
Integer32 (0..9999)
Attribution de pic DTMF
Un objet contenant le nombre maximal de récepteurs DTMF situés dans la NP indiquée qui étaient utilisés simultanément
MESURES DES DÉTAILS DU RÉCEPTEUR DE TONALITÉ.
avCmMeasToneRecTodayDTMFTotOffPN
.1.1.8
R
Integer32 (0..9999)
Total hors réseau DTMF
Un objet contenant le nombre total de récepteurs DTMF attribués à une NP différente pour les demandes provenant de cette NP.
MESURES DES DÉTAILS DU RÉCEPTEUR DE TONALITÉ.
avCmMeasToneRecTodayDTMFPkOffPN
.1.1.9
R
Integer32 (0..9999)
Pointe hors réseau
Un objet contenant le nombre maximal de récepteurs DTMF simultanément attribués à une autre NP pour les demandes provenant de cette NP.
MESURES DES DÉTAILS DU RÉCEPTEUR DE TONALITÉ.
avCmMeasToneRecTodayGPTDPnReq
.1.1.10
R
Integer32 (0..9999)
Alloc PN GPTD
Un objet contenant le nombre de demandes GPTD dans la NP.
MESURES DES DÉTAILS DU RÉCEPTEUR DE TONALITÉ.
avCmMeasToneRecTodayGPTDPnAlloc
.1.1.11
R
Integer32 (0..99999)
Alloc PN GPTD
Un objet contenant le nombre total de récepteurs GPTD situés dans la NP indiquée qui ont été attribués pendant l’heure indiquée.
MESURES DES DÉTAILS DU RÉCEPTEUR DE TONALITÉ.
avCmMeasToneRecTodayGPTDPkAlloc
.1.1.12
R
Integer32 (0..9999)
Alloc GPTD PeaK
Un objet contenant le nombre maximal de récepteurs GPTD situés dans la NP indiquée qui étaient utilisés simultanément.
MESURES DES DÉTAILS DU RÉCEPTEUR DE TONALITÉ.
avCmMeasToneRecTodayGPTDTotOffPN
.1.1.13
R
Integer32 (0..99999)
Total hors réseau GPTD
Un objet contenant le nombre total de récepteurs GPTD attribués à une NP différente pour les demandes provenant de cette NP.
MESURES DES DÉTAILS DU RÉCEPTEUR DE TONALITÉ.
avCmMeasToneRecTodayGPTDPkOffPN
.1.1.14
R
Integer32 (0..99999)
Pointe GPTD hors réseau
Un objet contenant le nombre maximal de récepteurs GPTD simultanément attribués à une autre NP pour les demandes provenant de cette NP.
MESURES DES DÉTAILS DU RÉCEPTEUR DE TONALITÉ.
avCmMeasToneRecTodayCCTTRPnReq
.1.1.15
R
Integer32 (0..9999)
CC-TTR Demande de NP
Un objet contenant le nombre de demandes de CC-TTR dans la NP.
MESURES DES DÉTAILS DU RÉCEPTEUR DE TONALITÉ.
avCmMeasToneRecTodayCCTTRPnAlloc
.1.1.16
R
Integer32 (0..99999)
Attribution de NP CC-TTR
Un objet contenant le nombre total de récepteurs CC-TTR situés dans la NP indiquée qui ont été attribués pendant l’heure indiquée.
MESURES DES DÉTAILS DU RÉCEPTEUR DE TONALITÉ.
avCmMeasToneRecTodayCCTRPkAlloc
.1.1.17
R
Integer32 (0..9999)
Attribution de pic CC-TTR
Un objet contenant le nombre maximal de récepteurs CC-TTR situés dans la NP indiquée qui étaient utilisés simultanément.
MESURES DES DÉTAILS DU RÉCEPTEUR DE TONALITÉ.
avCmMeasToneRecTodayCCTTRTotOffPN
.1.1.18
R
Integer32 (0..9999)
CC-TTR Total hors réseau
Un objet contenant le nombre total de récepteurs CC-TTR attribués à une NP différente pour les demandes provenant de cette NP.
MESURES DES DÉTAILS DU RÉCEPTEUR DE TONALITÉ.
avavCmMeasToneRecTodayCCTTRPkOffPN
.1.1.19
R
Integer32 (0..9999)
Pointe CC-TTR hors réseau
Un objet contenant le nombre maximal de récepteurs CC-TTR simultanément attribués à une autre NP pour les demandes provenant de cette NP.
MESURES DES DÉTAILS DU RÉCEPTEUR DE TONALITÉ.
avCmMeasToneRecTodayCCCPTRPnReq
.1.1.20
R
Integer32 (0..99999)
CC-CPTR Demande de NP
Un objet contenant le nombre de demandes CC-CPTR dans la NP.
MESURES DES DÉTAILS DU RÉCEPTEUR DE TONALITÉ.
avCmMeasToneRecTodayCCCPTRPnAlloc
.1.1.21
R
Integer32 (0..99999)
CC-CPTR Alloc PN
Un objet contenant le nombre total de récepteurs CC-CPTR situés dans la NP indiquée qui ont été attribués pendant l’heure indiquée...
MESURES DES DÉTAILS DU RÉCEPTEUR DE TONALITÉ.
avCmMeasToneRecTodayCCCPTRPkAlloc
.1.1.22
R
Integer32 (0..99999)
Attribution de pic CC-CPTR
Un objet contenant le nombre maximal de récepteurs CC-CPTR situés dans la NP indiquée qui étaient utilisés simultanément.
MESURES DES DÉTAILS DU RÉCEPTEUR DE TONALITÉ.
avCmMeasToneRecTodayCCCPTRTotOffPN
.1.1.23
R
Integer32 (0..9999)
CC-CPTR Total hors réseau
Un objet contenant le nombre total de récepteurs CC-CPTR attribués à une NP différente pour les demandes provenant de cette NP
MESURES DES DÉTAILS DU RÉCEPTEUR DE TONALITÉ.
avCmMeasToneRecTodayCCCPTRPkOffPN
.1.1.24
R
Integer32 (0..9999)
CC-CPTR Pic hors réseau
Un objet contenant le nombre maximal de récepteurs CC-CPTR simultanément attribués à une NP différente pour les demandes provenant de cette NP.
MESURES DES DÉTAILS DU RÉCEPTEUR DE TONALITÉ.
avCmMeasToneRecTodayCCMFCRPnReq
.1.1.25
R
Integer32 (0..99999)
CC-MFCR Demande de NP
Un objet contenant le nombre de demandes CC-MFCR dans la NP.
MESURES DES DÉTAILS DU RÉCEPTEUR DE TONALITÉ.
=aavCmMeasToneRecTodayCCMFCRPnAlloc
.1.1.26
R
Integer32 (0..99999)
CC-MFCR Alloc PN
Un objet contenant le nombre total de récepteurs CC-MFCR situés dans la NP indiquée qui ont été attribués pendant l’heure indiquée.
MESURES DES DÉTAILS DU RÉCEPTEUR DE TONALITÉ.
avCmMeasToneRecTodayCCMFCRPkAlloc
.1.1.27
R
Integer32 (0..9999)
Attribution de pic CC-MFCR
Un objet contenant le nombre maximal de récepteurs CC-MFCR situés dans la NP indiquée qui étaient utilisés simultanément.
MESURES DES DÉTAILS DU RÉCEPTEUR DE TONALITÉ.
avCmMeasToneRecTodayCCMFCRTotOffPN
.1.1.28
R
Integer32 (0..9999)
CC-MFCR Total hors réseau
Un objet contenant le nombre total de récepteurs CC-MFCR attribués à une NP différente pour les demandes provenant de cette NP
MESURES DES DÉTAILS DU RÉCEPTEUR DE TONALITÉ.
avCmMeasToneRecTodayCCMFCRPkOffPN
.1.1.29
R
Integer32 (0..9999)
CC-MFCR Peak Off-PN
Un objet contenant le nombre maximal de récepteurs CC-MFCR simultanément attribués à une NP différente pour les demandes provenant de cette NP
MESURES DES DÉTAILS DU RÉCEPTEUR DE TONALITÉ.

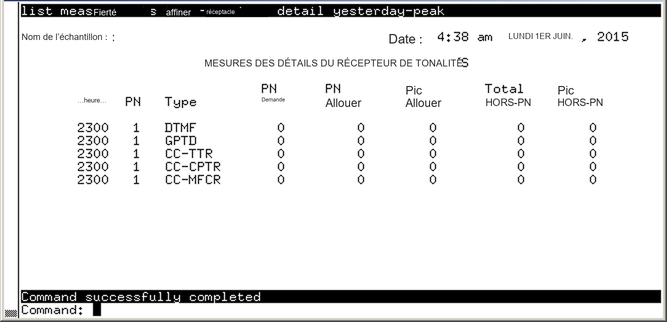

Exemple de sortie de formulaires

avCmMeasToneRecYest - TONE RECEIVER DETAIL MEASUREMENTS

Exemple de sortie de la commande SNMP Walk :


serveur1> snmpwalk -t 20 -v2c -Os -c privé 192.0.2.0 -m /usr/share/snmp/mibs/AVAYA-AURA-CM-MIB.txt avCmMeasToneRecToday
avCmMeasToneRecTodayPNNumber.1 = INTEGER : 1
avCmMeasToneRecTodayRunDate.1 = STRING : 4 h 34 LUNDI 1ER JUIN 2015
avCmMeasToneRecTodayMeasHour.1 = INTEGER : 2300
avCmMeasToneRecTodayDTMFPnReq.1 = INTEGER : 0
avCmMeasToneRecTodayDTMFPnAlloc.1 = INTEGER : 0
avCmMeasToneRecTodayDTMFPkAlloc.1 = INTEGER : 0
avCmMeasToneRecTodayDTMFTotOffPN.1 = INTEGER : 0
avCmMeasToneRecTodayDTMFPkOffPN.1 = INTEGER : 0
avCmMeasToneRecTodayGPTDPnReq.1 = INTEGER : 0
avCmMeasToneRecTodayGPTDPnAlloc.1 = INTEGER : 0
avCmMeasToneRecTodayGPTDPkAlloc.1 = INTEGER : 0
avCmMeasToneRecTodayGPTDTotOffPN.1 = INTEGER : 0
avCmMeasToneRecTodayGPTDPkOffPN.1 = INTEGER : 0
avCmMeasToneRecTodayCCTTRPnReq.1 = INTEGER : 0
avCmMeasToneRecTodayCCTTRPnAlloc.1 = INTEGER : 0
avCmMeasToneRecTodayCCTRPkAlloc.1 = INTEGER : 0
avCmMeasToneRecTodayCCTTRTotOffPN.1 = INTEGER : 0
avCmMeasToneRecTodayCCTTRPkOffPN.1 = INTEGER : 0
avCmMeasToneRecTodayCCCPTRPnReq.1 = INTEGER : 0
avCmMeasToneRecTodayCCCPTRPnAlloc.1 = INTEGER : 0
avCmMeasToneRecTodayCCCPTRPkAlloc.1 = INTEGER : 0
avCmMeasToneRecTodayCCCPTRTotOffPN.1 = INTEGER : 0
avCmMeasToneRecTodayCCCPTRPkOffPN.1 = INTEGER : 0
avCmMeasToneRecTodayCCMFCRPnReq.1 = INTEGER : 0
avCmMeasToneRecTodayCCMFCRPnAlloc.1 = INTEGER : 0
avCmMeasToneRecTodayCCMFCRPkAlloc.1 = INTEGER : 0
avCmMeasToneRecTodayCCMFCRTotOffPN.1 = INTEGER : 0
avCmMeasToneRecTodayCCMFCRPkOffPN.1 = INTEGER : 0
