Guide d'administration et de référence SNMP d'Avaya Aura® Communication Manager
avCmListConfigMedGroupe Gateway
|
Nom de groupe MIB
|
OID
|
Type
|
|---|---|---|
|
avCmListConfigMedGroupe Gateway
|
entreprises.6889.2.73.8.1.46
|
Tableau
|
Description
Le groupe MIB avCmListConfigMedGateway utilise la list configuration media-gateway commande pour récupérer les données de la passerelle multimédia.
Versions prises en charge
6.3.100 et versions ultérieures
Type de sondage
Polling interval (intervalle d'interrogation)
Pas plus d’une fois par jour ou après les changements de configuration.
Intervalle de mise en cache par défaut
600 secondes
Intervalle de temporisation
Le délai initial doit être réglé à 20 secondes.
Intervalle entre les essais
La nouvelle tentative initiale doit être réglée à 3.
Restrictions
Rouge/Élevé : Les données recueillies par ce groupe MIB augmentent à mesure que le nombre de cartes dans le système augmente. Par conséquent, ces données pourraient être très volumineuses et, par conséquent, prendre beaucoup de temps à recueillir, ce qui pourrait avoir une incidence sur la performance du système.
Commandes du Communication Manager associées :
|
Nom de groupe MIB
|
Casse/SAT
|
Commande associée
|
Nom du formulaire/rapport
|
|---|---|---|---|
|
avCmListConfigMedGroupe Gateway
|
sam
|
list media-gateway
|
CONFIGURATION DU SYSTÈME
|
|
sam
|
list configuration media-gateway
|
CONFIGURATION DU SYSTÈME
|
Document de référence
-
Une description détaillée de la commande et du formulaire se trouve dans le Administration de Avaya Aura® Communication Manager document. Ce document peut être téléchargé à partir de http://support.avaya.com/document/.
-
Une description détaillée de la commande et du formulaire se trouve dans le Administration de Avaya Aura® Communication Manager document. Ce document peut être téléchargé à partir de http://support.avaya.com/document/.
Autorisations de commande ou profil d’utilisateur
-
Aucune autorisation spéciale n’est requise.
-
Aucune autorisation spéciale n’est requise.
Objets
|
Nom d'objet
|
OID
|
R/W
|
Type
|
Nom du champ
|
Description
|
|---|---|---|---|---|---|
|
Nom du formulaire/rapport
|
|||||
|
avCmlistConfigMedGatewayTable
|
1.
|
N/D
|
SÉQUENCE DE AvCmListConfigMedGatewayEntry
|
N/D
|
Un objet qui contient une liste des entrées avCmListConfigMedGateway.
|
|
avCmlistConfigMedGatewayEntry
|
.1.1
|
N/D
|
AvCmListMedGatewayEntry
|
N/D
|
Une entrée avCmListConfigMedGateway contenant des objets des informations avCmListConfigMedGateway envoyées par le switch.
|
|
avCmlistConfigMedGatewayNumIdx
|
.1.1.1
|
N/D
|
Integer32 (0,999)
|
N/D
|
Un objet qui contient qui identifie de manière unique une passerelle média.
|
|
avCmlistConfigMedGatewayBoardIdx
|
.1.1.2
|
N/D
|
SnmpAdminString (TAILLE (0..10))
|
N/D
|
Un objet qui contient qui identifie de façon unique une carte en fonction de son emplacement dans le système. La syntaxe pour le numéro de carte est la suivante : cabinet(01-64) :carrier(A-E) :slot(01-20).
|
|
avCmlistConfigMedGatewayBoardNumber
|
.1.1.3
|
R
|
SnmpAdminString (TAILLE (0..28))
|
Numéro de carte
|
Un objet qui contient qui identifie de façon unique une carte en fonction de son emplacement dans le système. La syntaxe pour le numéro de carte est la suivante : cabinet(01-64) :carrier(A-E) :slot(01-20).
|
|
CONFIGURATION DU SYSTÈME
|
|||||
|
avCmlistConfigMedGatewayBoardType
|
.1.1.4
|
R
|
SnmpAdminString (TAILLE (0..20))
|
Type de carte
|
Un objet contenant le type de carte.
|
|
CONFIGURATION DU SYSTÈME
|
|||||
|
avCmlistConfigMedCodeGateway
|
.1.1.5
|
R
|
SnmpAdminString (TAILLE (0..11))
|
Code
|
Un objet qui contient un code de carte et un suffixe de la carte.
|
|
CONFIGURATION DU SYSTÈME
|
|||||
|
avCmlistConfigMedGatewayVintage
|
.1.1.6
|
R
|
SnmpAdminString (TAILLE (0..11))
|
Vintage
|
Un objet qui contient un vintage du tableau.
|
|
CONFIGURATION DU SYSTÈME
|
|||||
|
avCmlistConfigMedGatewayAssignedPorts
|
.1.1.7
|
R
|
SnmpAdminString (TAILLE (0..193))
|
Ports attribués
|
Un objet qui spécifie l’attribution du port. Chaîne représentant des nombres entiers identiques aux numéros de port attribués. Le caractère (u) indique que le port n’est pas attribué. Le caractère (t) indique que le port est attribué au moyen de la fonction TTI. Le caractère (p) indique que le port est attribué via la fonction PSA. Un caractère ou une chaîne NULL indique que le ou les port(s) n’existent pas ou ne sont pas administrés sur cette carte.
|
|
CONFIGURATION DU SYSTÈME
|

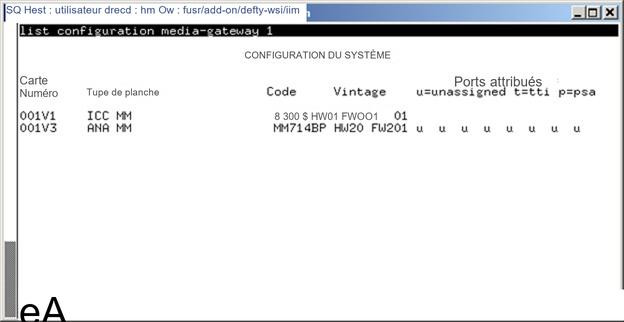

Exemple de sortie de formulaires
Exemple de sortie de la commande SNMP Walk :
serveur1> snmpwalk -t 30 -v2c -Os -c public 192.0.2.0 -m /usr/share/snmp/mibs//AVAYA-AURA-CM-MIB.txt avCmListConfigMedGateway
avCmListConfigMedGatewayBoardNumber.1."001V1" = BANDE : 001V1
avCmListConfigMedGatewayBoardNumber.1."001V3" = BANDE : 001V3
:
:
avCmlistConfigMedGatewayBoardNumber.10."010V8" = BANDE : 010V8
avCmlistConfigMedGatewayBoardType.1."001V1" = BANDE : ICC MM
avCmlistConfigMedGatewayBoardType.1."001V3" = BANDE : ANA MM
:
:
avCmlistConfigMedGatewayCode.10."010V8" = BANDE : MM711AP
avCmlistConfigMedGatewayVintage.1."001V1 PO = CHAÎNE : HW01 FW001
avCmlistConfigMedGatewayVintage.1."001V3" = CHAÎNE : HW20 FW201
:
:
avCmlistConfigMedGatewayVintage.10."010V8 PO = CHAÎNE : HW31 FW087
avCmlistConfigMedGatewayAssignedPorts.1."001V1" = BANDE :
avCmlistConfigMedGatewayAssignedPorts.1."001V3" = BANDE : u u u u u u u
u u
:
:
avCmlistConfigMedGatewayAssignedPorts.10."010V8" = BANDE : u u u u u u u u u u
