avCmListSigGrp

Dernière mise à jour : Mar 19, 2025 |
Informations sur le prologue
Métadonnées
Mots-clés :
Nom de groupe MIB
OID
Type
avCmListSigGrp
entreprises.6889.2.73.8.1.84
Tableau

Description

Le groupe MIB avCmListSigGrp affiche des informations sur les groupes de signalisation gérés par le système.

Versions prises en charge

6.3.100 et versions ultérieures

Type de sondage

Inventaire et configuration

Polling interval (intervalle d'interrogation)

Pas plus d'une fois par jour lorsque l'administration du groupe de signalisation est changée.

Intervalle de mise en cache par défaut

600 secondes

Intervalle de temporisation

Le délai initial doit être réglé à 20 secondes.

Intervalle entre les essais

La nouvelle tentative initiale doit être réglée à 3.

Restrictions

Rouge/Élevé : Les données recueillies par ce groupe MIB augmentent à mesure que le nombre de cartes dans le système augmente. Par conséquent, ces données pourraient être très volumineuses et, par conséquent, prendre beaucoup de temps à recueillir, ce qui pourrait avoir une incidence sur la performance du système.

Commandes du Communication Manager associées :

Nom de groupe MIB
Casse/SAT
Commande associée
Nom du formulaire/rapport
avCmListSigGrp
sam
list signaling-group
GROUPES DE SIGNALISATION

Document de référence

Une description détaillée de la commande et du formulaire se trouve dans le Rapports de Avaya Aura® Communication Manager document. Ce document peut être téléchargé à partir de http://support.avaya.com/document/.

Autorisations de commande ou profil d’utilisateur

Aucune autorisation spéciale n’est requise.

Objets

Nom d'objet
OID
R/W
Type
Nom du champ
Description
Nom du formulaire/rapport
avCmListSigGrpTable
1.
N/D
SÉQUENCE DE AvCmListSigGrpEntry
N/D
Objet contenant les entrées avCmListSigGrp .
avCmListSigGrpEntry
.1.1
N/D
AvCmListSigGrpEntry
N/D
Objet contenant l'entrée avCmListSigGrp avec l'information que le commutateur a envoyée.
avCmListSigGrpIdx
.1.1.1
N/D
Integer32 (0..2000)
N/D
Objet qui identifie de façon unique chaque groupe SigGrp.
avCmListSigGrpGrpNumber
.1.1.2
R
SnmpAdminString (TAILLE (0..9999))
Commande de liste : Numéro de groupe
Objet qui identifie de manière unique chaque groupe de signalisation.
GROUPES DE SIGNALISATION
avCmListSigGrpType
.1.1.3
R
SnmpAdminString (TAILLE (0..14))
Commande de liste : Type de groupe
Objet contenant le type de groupe de signalisation.
GROUPES DE SIGNALISATION
avCmListSigGrpFAS
.1.1.4
R
SnmpAdminString (TAILLE (0..2))
Commande : Lister FAS
Objet contenant l'état du FAS pour le groupe de signalisation.
GROUPES DE SIGNALISATION
avCmListSigGrpTrkBrds
.1.1.5
R
SnmpAdminString (TAILLE (0..99))
Commande Lister : Trunks de lignes
Objet contenant le nombre de cartes de circuits utilisés par le groupe de signalisation.
GROUPES DE SIGNALISATION
avCmListSigGrpPriDChannel
.1.1.6
R
SnmpAdminString (TAILLE (0..11))
Commande de liste : Pri D-Ch
Objet contenant le canal D principal du groupe de signalisation.
GROUPES DE SIGNALISATION
avCmListSigGrpSecDChannel
.1.1.7
R
SnmpAdminString (TAILLE (0..11))
Commande de liste Sec D-Ch
Objet contenant le canal D principal du groupe de signalisation.
GROUPES DE SIGNALISATION
avCmListSigGrpMaxNCATSC
.1.1.8
R
SnmpAdminString (TAILLE (0..999))
Commande de liste : Max NCA TSC
Objet contenant le TSC NCA maximum pour le groupe de signalisation.
GROUPES DE SIGNALISATION
avCmListSigGrpMaxCATSC
.1.1.9
R
SnmpAdminString (TAILLE (0..999))
Commande de liste : Max CA TSC
Objet contenant le maximum de TSC CA pour le groupe de signalisation.
GROUPES DE SIGNALISATION
avCmListSigGrpMaxNCATSCs
.1.1.10
R
SnmpAdminString (TAILLE (0..999))
Commande Lister : No. de TSC NCA adm
Objet contenant le nombre de TSC NCA administrés pour le groupe de signalisation.
GROUPES DE SIGNALISATION
avCmListSigGrpNearNode
.1.1.11
R
SnmpAdminString (TAILLE (0..16))
Commande Lister : Nœud voisin
Objet contenant le nom du nœud d'extrémité proche du groupe de signalisation.
GROUPES DE SIGNALISATION
avCmListSigGrpFarNode
.1.1.12
R
SnmpAdminString (TAILLE (0..16))
Commande Lister : Nœud distant
Objet contenant le nom du nœud de l'extrémité distante du groupe de signalisation.
GROUPES DE SIGNALISATION

Exemple de sortie de formulaires

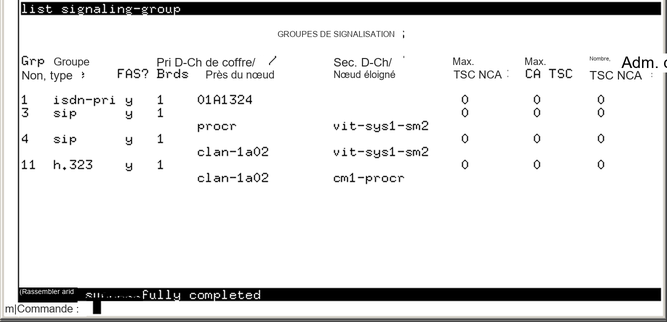

avCmListSigGrp - SIGNALING GROUPS

Exemple de sortie de la commande SNMP Walk :

server1> snmpwalk -t 20 -v2c -Os -c private 192.0.2.0 -m /usr/share/snmp/mibss/AVAYA-AURA-CM-MIB.txt avCmListSigGrp
avCmListSigGrpGrpNumber.1 = INTEGER: 1
avCmListSigGrpGrpNumber.3 = INTEGER: 3
avCmListSigGrpGrpNumber.4 = INTEGER: 4
avCmListSigGrpGrpNumber.11 = INTEGER: 11
avCmListSigGrpGrpType.1 = STRING: isdn-pri
avCmListSigGrpGrpType.3 = STRING: sip
avCmListSigGrpGrpType.4 = STRING: sip
avCmListSigGrpGrpType.11 = STRING: h.323
avCmListSigGrpFAS.1 = STRING: y
avCmListSigGrpFAS.3 = STRING: y
avCmListSigGrpFAS.4 = STRING: y
avCmListSigGrpFAS.11 = STRING: y
avCmListSigGrpTrkBrds.1 = INTEGER: 1
avCmListSigGrpTrkBrds.3 = INTEGER: 1
avCmListSigGrpTrkBrds.4 = INTEGER: 1
avCmListSigGrpTrkBrds.11 = INTEGER: 1
avCmListSigGrpPriDChannel.1 = STRING: 01A1324
avCmListSigGrpPriDChannel.3 = STRING:
avCmListSigGrpPriDChannel.4 = STRING:
avCmListSigGrpPriDChannel.11 = STRING:
avCmListSigGrpSecDChannel.1 = STRING:
avCmListSigGrpSecDChannel.3 = STRING:
avCmListSigGrpSecDChannel.4 = STRING:
avCmListSigGrpSecDChannel.11 = STRING:
avCmListSigGrpMaxNCATSC.1 = INTEGER: 0
avCmListSigGrpMaxNCATSC.3 = INTEGER: 0
avCmListSigGrpMaxNCATSC.4 = INTEGER: 0
avCmListSigGrpMaxNCATSC.11 = INTEGER: 0
avCmListSigGrpMaxCATSC.1 = INTEGER: 0
avCmListSigGrpMaxCATSC.3 = INTEGER: 0
avCmListSigGrpMaxCATSC.4 = INTEGER: 0
avCmListSigGrpMaxCATSC.11 = INTEGER: 0
avCmListSigGrpNoAdmdNCATSCs.1 = INTEGER: 0
avCmListSigGrpNoAdmdNCATSCs.3 = INTEGER: 0
avCmListSigGrpNoAdmdNCATSCs.4 = INTEGER: 0
avCmListSigGrpNoAdmdNCATSCs.11 = INTEGER: 0
avCmListSigGrpNearNode.1 = STRING:
avCmListSigGrpNearNode.3 = STRING: procr
avCmListSigGrpNearNode.4 = STRING: clan-1a02
avCmListSigGrpNearNode.11 = STRING: clan-1a02
avCmListSigGrpFarNode.1 = STRING:
avCmListSigGrpFarNode.3 = STRING: vit-sys1-sm2
avCmListSigGrpFarNode.4 = STRING: vit-sys1-sm2
avCmListSigGrpFarNode.11 = STRING: cm1-procr
