avCmlistIpInterfaceMedpro Group

Dernière mise à jour : Nov 09, 2023 |
Informations sur le prologue
Métadonnées
Mots-clés :
Nom de groupe MIB
OID
Type
avCmListIpInterfaceMedpro Group
entreprises.6889.2.73.8.1.91
Tableau

Description

Le groupe avCmListIpInterfaceMedpro MIB utilise la list ip-interface medpro commande pour récupérer les données d'interface IP du processeur multimédia.

Versions prises en charge

6.3.100 et versions ultérieures

Type de sondage

Rendement/Utilisation

Polling interval (intervalle d'interrogation)

Pas plus d’une fois par jour.

Intervalle de mise en cache par défaut

600 secondes

Intervalle de temporisation

Le délai initial doit être réglé à 20 secondes.

Intervalle entre les essais

La nouvelle tentative initiale doit être réglée à 3.

Restrictions

Jaune/Moyen : Les données recueillies par ce groupe MIB pourraient avoir un certain impact sur le système.

Commandes du Communication Manager associées :

Nom de groupe MIB
Casse/SAT
Commande associée
Nom du formulaire/rapport
avCmlistIpInterfaceMedpro Group
sam

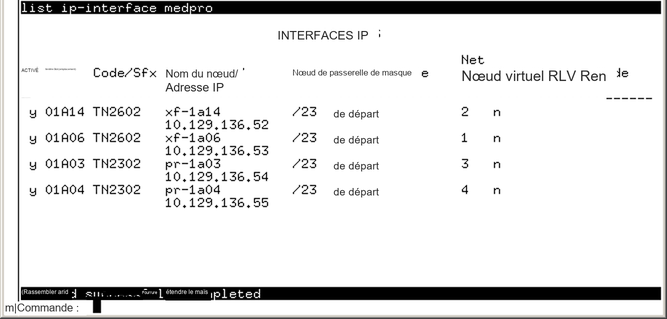

list ip-interface medpro
INTERFACES IP

Document de référence

Une description détaillée de la commande et du formulaire se trouve dans le Administration de Avaya Aura® Communication Manager document. Ce document peut être téléchargé à partir de http://support.avaya.com/document/.

Autorisations de commande ou profil d’utilisateur

Aucune autorisation spéciale n’est requise.

Objets

Nom d'objet
OID
R/W
Type
Nom du champ
Description
Nom du formulaire/rapport
avCmlistIpInterfaceMedproTable
1.
N/D
AvCmListIpInterfaceMedproEntry
N/D
Une liste des entrées avCmListIpInterfaceMedpro
avCmlistIpInterfaceMedproEntry
.1.1
N/D
AvCmListIpInterfaceMedproEntry
N/D
Une entrée avCmListIpInterfaceMedpro contenant des objets des informations avCmListIpInterfaceMedpro envoyées par le switch.
avCmlistIpInterfaceMedproSlotIdx
.1.1.1
N/D
SnmpAdminString (TAILLE (0..6))
N/D
Un objet qui identifie de manière unique chaque incrément de données.
avCmlistIpInterfaceMedproIdx
.1.1.2
N/D
Integer32 (0..9999)
N/D
Un objet qui identifie de manière unique chaque incrément de données.
avCmlistIpInterfaceMedproOn
.1.1.3
R
SnmpAdminString (TAILLE (0..2))
ACTIVÉ
Objet indiquant si l'interface ip est activée.
avCmlistIpInterfaceMedproType
.1.1.4
R
SnmpAdminString (TAILLE (0..7))
ACTIVÉ
Objet contenant le type d'interface IP.
INTERFACES IP
avCmlistIpInterfaceMedproSlot
.1.1.5
R
SnmpAdminString (TAILLE (0..6))
Type
Objet contenant la fente où se trouve l'interface ip.
INTERFACES IP
avCmlistIpInterfaceMedproCode
.1.1.6
R
SnmpAdminString (TAILLE (0..7))
fenêtre Slot (emplacement)
Objet contenant le code NT de la carte.
INTERFACES IP
avCmlistIpInterfaceMedproSfx
.1.1.7
R
SnmpAdminString (TAILLE (0..2))
Code/
Un objet contenant le suffixe du tableau.
INTERFACES IP
avCmlistIpInterfaceMedproNodeName
.1.1.8
R
SnmpAdminString (TAILLE (0..4))
Nom de nœud
Objet contenant le masque de l'interface IP.
INTERFACES IP
avCmlistIpInterfaceMedproMask
.1.1.9
R
Integer32 (0..9999)
Masque
Champ qui affiche la région réseau utilisée par l'interface IP.
INTERFACES IP
avCmlistIpInterfaceMedproNetRgn
.1.1.10
R
SnmpAdminString (TAILLE (0..5))
Rgn net
Champ qui affiche la voie virtuelle utilisée par l'interface IP.
INTERFACES IP
avCmlistIpInterfaceMedproVlan
.1.1.11
R
SnmpAdminString (TAILLE (0..41))
VLAN
Le nœud virtuel associé à l'interface ip.
INTERFACES IP
avCmlistIpInterfaceMedproVirtualNode
.1.1.12
R
SnmpAdminString (TAILLE (0..41))
Nœud virtuel
L'adresse IP associée à l'interface IP.
INTERFACES IP
avCmlistIpInterfaceMedproIpAddress
.1.1.13
R
SnmpAdminString (TAILLE (0..41))
Adresse IP
L'adresse IP associée à l'interface IP.
INTERFACES IP
avCmlistIpInterfaceMedproGatewayNode
.1.1.14
R
SnmpAdminString (TAILLE (0..41))
Adresse IP
L'adresse IP associée à l'interface IP.
INTERFACES IP
avCmListIpInterfaceMedproOn2
.1.1.15
R
SnmpAdminString (TAILLE (0..2))
ACTIVÉ
Objet indiquant si l'interface IP en double est activée.
INTERFACES IP
avCmListIpInterfaceMedproType2
.1.1.16
R
SnmpAdminString (TAILLE (0..7))
Type
Objet contenant le type d'interface IP en double.
INTERFACES IP
avCmListIpInterfaceMedproSlot2
.1.1.17
R
SnmpAdminString (TAILLE (0..6))
fenêtre Slot (emplacement)
Objet contenant la fente où se trouve l'interface IP en double.
INTERFACES IP
avCmListIpInterfaceMedproCode2
.1.1.18
R
SnmpAdminString (TAILLE (0..7))
Code/
Objet contenant le code NT de la carte en double.
INTERFACES IP
avCmListIpInterfaceMedproSfx2
.1.1.19
R
SnmpAdminString (TAILLE (0..2))
Sfx
Un objet contenant le suffixe de la carte en double.
INTERFACES IP
avCmListIpInterfaceMedproNodeName2
.1.1.20
R
SnmpAdminString (TAILLE (0..16))
Nom de nœud
Objet contenant le nom de nœud utilisé par l'interface IP en double.
INTERFACES IP
avCmListIpInterfaceMedproMask2
.1.1.21
R
SnmpAdminString (TAILLE (0..4))
Masque
Objet contenant le masque de l'interface IP.
INTERFACES IP
avCmListIpInterfaceMedproNetRgn2
.1.1.22
R
Integer32 (0..9999)
Rgn net
Champ qui affiche la région réseau utilisée par l'interface IP.
INTERFACES IP
avCmListIpInterfaceMedproVlan2
.1.1.23
R
SnmpAdminString (TAILLE (0..5))
VLAN
Champ qui affiche la voie virtuelle utilisée par l'interface IP.
INTERFACES IP
avCmListIpInterfaceMedproVirtualNode2
.1.1.24
R
SnmpAdminString (TAILLE (0..41))
Nœud virtuel
Le nœud virtuel associé à l'interface ip.
INTERFACES IP
avCmListIpInterfaceMedproIpAddress2
.1.1.25
R
SnmpAdminString (TAILLE (0..41))
Adresse IP
L'adresse IP associée à l'interface IP.
INTERFACES IP
avCmListIpInterfaceMedproGatewayNode2
.1.1.26
R
SnmpAdminString (TAILLE (0..41))
Adresse IP
L'adresse IP associée à l'interface IP.
INTERFACES IP

Exemple de sortie de formulaires

Exemple de sortie de la commande SNMP Walk :

serveur1> snmpwalk -t 20 -v2c -Os -c privé 192.0.2.0 -m /usr/share/snmp/mibss/AVAYA-AURA-CM-MIB.txt avCmListIpInterfaceMedpro
avCmlistIpInterfaceMedproOn."01A03".1 = BANDE : y
avCmlistIpInterfaceMedproOn."01A04".1 = BANDE : y
avCmlistIpInterfaceMedproOn."01A06".1 = BANDE : y
avCmlistIpInterfaceMedproOn."01A14".1 = BANDE : y
avCmlistIpInterfaceMedproType."01A03".1 = BANDE :
avCmlistIpInterfaceMedproType."01A04".1 = BANDE :
avCmlistIpInterfaceMedproType."01A06".1 = BANDE :
avCmlistIpInterfaceMedproType."01A14".1 = BANDE :
avCmlistIpInterfaceMedproSlot."01A03".1 = BANDE : 01A03
avCmlistIpInterfaceMedproSlot."01A04".1 = BANDE : 01A04
avCmlistIpInterfaceMedproSlot."01A06".1 = BANDE : 01A06
avCmlistIpInterfaceMedproSlot."01A14".1 = BANDE : 01A14
avCmlistIpInterfaceMedproCode."01A03".1 = BANDE : TN2302
avCmlistIpInterfaceMedproCode."01A04".1 = BANDE : TN2302
avCmlistIpInterfaceMedproCode."01A06".1 = BANDE : TN2602
avCmlistIpInterfaceMedproCode."01A14".1 = BANDE : TN2602
avCmlistIpInterfaceMedproSfx."01A03".1 = BANDE :
avCmlistIpInterfaceMedproSfx."01A04".1 = BANDE :
avCmlistIpInterfaceMedproSfx."01A06".1 = BANDE :
avCmlistIpInterfaceMedproSfx."01A14".1 = BANDE :
avCmlistIpInterfaceMedproNodeName."01A03".1 = BANDE : pr-1a03
avCmlistIpInterfaceMedproNodeName."01A04".1 = BANDE : pr-1a04
avCmlistIpInterfaceMedproNodeName."01A06".1 = BANDE : xf-1a06
avCmlistIpInterfaceMedproNodeName."01A14".1 = BANDE : xf-1a14
avCmlistIpInterfaceMedproMask."01A03".1 = BANDE : 23
avCmlistIpInterfaceMedproMask."01A04".1 = BANDE : 23
avCmlistIpInterfaceMedproMask."01A06".1 = BANDE : 23
avCmlistIpInterfaceMedproMask."01A14".1 = BANDE : 23
avCmlistIpInterfaceMedproNetRgn."01A03.1 = INTÉGRÉ : 3
avCmlistIpInterfaceMedproNetRgn."01A04".1 = INTÉGRÉ : 4
avCmlistIpInterfaceMedproNetRgn."01A06".1 = INTÉGRÉ : 1
avCmlistIpInterfaceMedproNetRgn."01A14".1 = INTÉGRÉ : 2
avCmlistIpInterfaceMedproVlan."01A03".1 = BANDE : n
avCmlistIpInterfaceMedproVlan."01A04".1 = BANDE : n
avCmlistIpInterfaceMedproVlan."01A06".1 = BANDE : n
avCmlistIpInterfaceMedproVlan."01A14".1 = BANDE : n
avCmlistIpInterfaceMedproVirtualNode."01A03".1 = BANDE :
avCmlistIpInterfaceMedproVirtualNode."01A04".1 = BANDE :
avCmlistIpInterfaceMedproVirtualNode."01A06".1 = BANDE :
avCmlistIpInterfaceMedproVirtualNode."01A14".1 = BANDE :
avCmlistIpInterfaceMedproIpAddress."01A03".1 = CHAÎNE : 10.129.136.54
avCmlistIpInterfaceMedproIpAddress."01A04".1 = CHAÎNE : 10.129.136.55
avCmlistIpInterfaceMedproIpAddress."01A06".1 = CHAÎNE : 10.129.136.53
avCmlistIpInterfaceMedproIpAddress."01A14".1 = CHAÎNE : 10.129.136.52
avCmlistIpInterfaceMedproGatewayNode."01A03".1 = BANDE : passerelle
avCmlistIpInterfaceMedproGatewayNode."01A04".1 = BANDE : passerelle
avCmlistIpInterfaceMedproGatewayNode."01A06".1 = BANDE : passerelle
avCmlistIpInterfaceMedproGatewayNode."01A14".1 = BANDE : passerelle
avCmListIpInterfaceMedproOn2."01A03".1 = BANDE :
avCmListIpInterfaceMedproOn2."01A04".1 = BANDE :
avCmListIpInterfaceMedproOn2."01A06".1 = BANDE :
avCmListIpInterfaceMedproOn2."01A14".1 = BANDE :
avCmListIpInterfaceMedproType2."01A03".1 = BANDE :
avCmListIpInterfaceMedproType2."01A04".1 = BANDE :
avCmListIpInterfaceMedproType2."01A06".1 = BANDE :
avCmListIpInterfaceMedproType2."01A14".1 = BANDE :
avCmListIpInterfaceMedproSlot2."01A03".1 = BANDE :
avCmListIpInterfaceMedproSlot2."01A04".1 = BANDE :
avCmListIpInterfaceMedproSlot2."01A06".1 = BANDE :
avCmListIpInterfaceMedproSlot2."01A14".1 = BANDE :
avCmListIpInterfaceMedproCode2."01A03".1 = BANDE :
avCmListIpInterfaceMedproCode2."01A04".1 = BANDE :
avCmListIpInterfaceMedproCode2."01A06".1 = BANDE :
avCmListIpInterfaceMedproCode2."01A14".1 = BANDE :
avCmListIpInterfaceMedproSfx2."01A03".1 = BANDE :
avCmListIpInterfaceMedproSfx2."01A04".1 = BANDE :
avCmListIpInterfaceMedproSfx2."01A06".1 = BANDE :
avCmListIpInterfaceMedproSfx2."01A14".1 = BANDE :
avCmListIpInterfaceMedproNodeName2."01A03".1 = BANDE :
avCmListIpInterfaceMedproNodeName2."01A04".1 = BANDE :
avCmListIpInterfaceMedproNodeName2."01A06".1 = BANDE :
avCmListIpInterfaceMedproNodeName2."01A14".1 = BANDE :
avCmListIpInterfaceMedproMask2."01A03".1 = BANDE :
avCmListIpInterfaceMedproMask2."01A04".1 = BANDE :
avCmListIpInterfaceMedproMask2."01A06".1 = BANDE :
avCmListIpInterfaceMedproMask2."01A14".1 = BANDE :
avCmListIpInterfaceMedproNetRgn2."01A03.1 = INTÉGRÉ : 0
avCmListIpInterfaceMedproNetRgn2."01A04.1 = INTÉGRÉ : 0
avCmListIpInterfaceMedproNetRgn2."01A06.1 = INTÉGRÉ : 0
avCmListIpInterfaceMedproNetRgn2."01A14".1 = INTÉGRÉ : 0
avCmListIpInterfaceMedproVlan2."01A03".1 = BANDE :
avCmListIpInterfaceMedproVlan2."01A04".1 = BANDE :
avCmListIpInterfaceMedproVlan2."01A06".1 = BANDE :
avCmListIpInterfaceMedproVlan2."01A14".1 = BANDE :
avCmListIpInterfaceMedproVirtualNode2."01A03".1 = BANDE :
avCmListIpInterfaceMedproVirtualNode2."01A04".1 = BANDE :
avCmListIpInterfaceMedproVirtualNode2."01A06".1 = BANDE :
avCmListIpInterfaceMedproVirtualNode2."01A14".1 = BANDE :
avCmListIpInterfaceMedproIpAddress2."01A03".1 = BANDE :
avCmListIpInterfaceMedproIpAddress2."01A04".1 = BANDE :
avCmListIpInterfaceMedproIpAddress2."01A06".1 = BANDE :
avCmListIpInterfaceMedproIpAddress2."01A14".1 = BANDE :
avCmListIpInterfaceMedproGatewayNode2."01A03".1 = BANDE :
avCmListIpInterfaceMedproGatewayNode2."01A04".1 = BANDE :
avCmListIpInterfaceMedproGatewayNode2."01A06".1 = BANDE :
avCmListIpInterfaceMedproGatewayNode2."01A14".1 = BANDE :
