avCmMeasIPVoStatHrPkLos

Dernière mise à jour : Nov 09, 2023 |
Informations sur le prologue
Métadonnées
Mots-clés :
Nom de groupe MIB
OID
Type
avCmMeasIPVoStatHrPkLos
entreprises.6889.2.73.8.1.65
Tableau

Description

Le groupe avCmMeasIPVoStatHrPkLos MIB affiche la perte de paquets horaire pendant les appels pour chaque région réseau administrée sur le formulaire NETWORK REGION MEASUREMENT SELECTION.

Versions prises en charge

6.3.100 et versions ultérieures

Type de sondage

Rendement/Utilisation

Polling interval (intervalle d'interrogation)

Pas plus d’une fois par heure.

Intervalle de mise en cache par défaut

600 secondes

Intervalle de temporisation

Le délai initial doit être réglé à 20 secondes.

Intervalle entre les essais

La nouvelle tentative initiale doit être réglée à 3.

Restrictions

Jaune/Moyen : Les données recueillies par ce groupe MIB pourraient avoir un certain impact sur le système.

Commandes du Communication Manager associées :

Nom de groupe MIB
Casse/SAT
Commande associée
Nom du formulaire/rapport
avCmMeasIPVoStatHrPkLos
sam
list measurements ip voice-stats hourly pktloss
RAPPORT SUR LA PERTE DE CONNAISSANCES DE LA RÉGION DU RÉSEAU DE STATISTIQUES VOCALES IP

Document de référence

Une description détaillée de la commande et du formulaire se trouve dans le Rapports de Avaya Aura® Communication Manager document. Ce document peut être téléchargé à partir de http://support.avaya.com/document/.

Autorisations de commande ou profil d’utilisateur

Aucune autorisation spéciale n’est requise.

Objets

Nom d'objet
OID
R/W
Type
Nom du champ
Description
Nom du formulaire/rapport
avCmMeasIPVoStatHrPkLosTable
1.
N/D
SÉQUENCE DE avCmMeasIPVoStatHrPkLosEntry
N/D
Un objet contenant les entrées avCmMeasIPVoStatHrPkLos.
avCmMeasIPVoStatHrPkLosEntry
.1.1
N/D
avCmMeasIPVoStatHrPkLosEntry
N/D
Un objet contenant l'entrée avCmMeasIPVoStatHrPkLos avec les informations envoyées par le switch.
avCmMeasIPVoStatHrPkLosRegIdx
.1.1.1
N/D
Integer32 (0..2000)
N/D
Un index dans la région du réseau.
avCmMeasIPVoStatHrPkLosHourIdx
.1.1.2
N/D
Integer32 (0..2300)
N/D
Un index qui contient les mesures des statistiques vocales de perte de paquets dans le format 24 heures.
avCmMeasIPVoStatHrPkLosIdx
.1.1.3
N/D
Integer32 (0..9999)
N/D
Un index unique pour les statistiques vocales sur la perte de paquets.
avCmMeasIPVoStatHrPkLosRegion
.1.1.4
R
Integer32 (0..2000)
Commande Liste : Région
Un objet contenant la région du réseau.
RAPPORT SUR LA PERTE DE CONNAISSANCES DE LA RÉGION DU RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIPVoStatHrPkLosMeasHour
.1.1.5
R
Integer32 (0..2300)
Heure de mesure
Un objet qui contient l’heure de mesure.
RAPPORT SUR LA PERTE DE CONNAISSANCES DE LA RÉGION DU RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIPVoStatHrPkLosRunTime
.1.1.6
R
SnmpAdminString (TAILLE (0..28))
Date
Un objet contenant la date.
RAPPORT SUR LA PERTE DE CONNAISSANCES DE LA RÉGION DU RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIPVoStatHrPkLosBoardLoc
.1.1.7
R
SnmpAdminString (TAILLE (0..6))
Emplacement de la carte
Un objet contenant l’emplacement de la carte.
RAPPORT SUR LA PERTE DE CONNAISSANCES DE LA RÉGION DU RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIPVoStatHrPkLosCallingNum
.1.1.8
R
SnmpAdminString (TAILLE (0..17))
Calling number (numéro du demandeur)
Objet contenant le numéro d’appel.
RAPPORT SUR LA PERTE DE CONNAISSANCES DE LA RÉGION DU RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIPVoStatHrPkLosCalledNum
.1.1.9
R
SnmpAdminString (TAILLE (0..17))
Called Number (numéro appelé)
Un objet contenant le numéro appelé.
RAPPORT SUR LA PERTE DE CONNAISSANCES DE LA RÉGION DU RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIPVoStatHrPkLosCodec
.1.1.10
R
SnmpAdminString (TAILLE (0..8))
Codec
Un objet contenant le codec.
RAPPORT SUR LA PERTE DE CONNAISSANCES DE LA RÉGION DU RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIPVoStatHrPkLosPktSize
.1.1.11
R
Integer32 (0,999)
Taille du paquet
Objet contenant la région du réseau où se trouve le processeur multimédia.
RAPPORT SUR LA PERTE DE CONNAISSANCES DE LA RÉGION DU RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIPVoStatHrPkLosDstReg
.1.1.12
R
Integer32 (0..5)
Dst Régulier
Objet contenant l’horodatage lorsque le seuil est dépassé dans l’appel. L’horodatage affiche les minutes et les secondes au format MM-SS.
RAPPORT SUR LA PERTE DE CONNAISSANCES DE LA RÉGION DU RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIPVoStatHrPkLosAvg
.1.1.13
R
Integer32 (0..6)
Moyenne RT-retard
Objet contenant le port UDP attribué au processus média pour l’appel.
RAPPORT SUR LA PERTE DE CONNAISSANCES DE LA RÉGION DU RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIPVoStatHrPkLosPeak
.1.1.14
R
Integer32 (0,999)
Pic de délai RT
Objet contenant la taille du paquet de chaque flux de données de l’appel en millisecondes.
RAPPORT SUR LA PERTE DE CONNAISSANCES DE LA RÉGION DU RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIPVoStatHrPkLosTimeCall
.1.1.15
R
Integer32 (0..9999)
Heure de l’appel
Objet contenant le nombre total de paquets perdus pour l'appel.
RAPPORT SUR LA PERTE DE CONNAISSANCES DE LA RÉGION DU RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIPVoStatHrPkLosDataCall
.1.1.16
R
SnmpAdminString (TAILLE (0..3))
Appel de données
Un objet contenant l'indication d'appels de données.
RAPPORT SUR LA PERTE DE CONNAISSANCES DE LA RÉGION DU RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIPVoStatHrPkLosEncrypc
.1.1.17
R
SnmpAdminString (TAILLE (0..2))
Encrype
Objet contenant la perte de paquets de pointe dans l’appel. Le taux de perte de paquets est calculé à intervalles de 10 secondes.
RAPPORT SUR LA PERTE DE CONNAISSANCES DE LA RÉGION DU RÉSEAU DE STATISTIQUES VOCALES IP
avCmMeasIPVoStatHrPkLosEC
.1.1.18
R
SnmpAdminString (TAILLE (0..41))
FEAddr
Un objet contenant l’adresse IP distante.
RAPPORT SUR LA PERTE DE CONNAISSANCES DE LA RÉGION DU RÉSEAU DE STATISTIQUES VOCALES IP

Exemple de sortie de formulaires

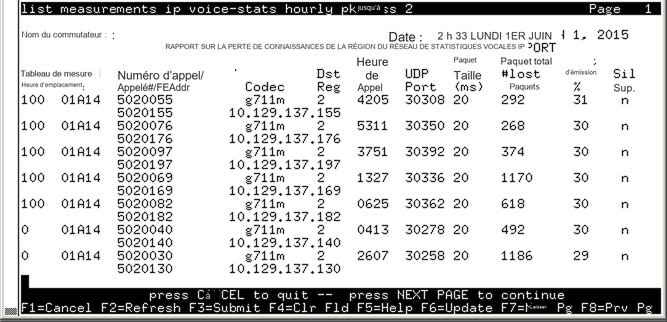

avCmMeasIPVoStatHrPkLos - IP VOICE STATISTICS NETWORK REGION PKTLOSS REPORT

Exemple de sortie de la commande SNMP Walk :

serveur1> snmpwalk -t 20 -v2c -Os -c privé 192.0.2.0 -m /usr/share/snmp/mibss/AVAYA-AURA-CM-MIB.txt avCmMeasIpVoStatHrPkLos
avCmMeasIpVoStatHrPkLosRegion.1.0.6 = INTEGER : 1
avCmMeasIpVoStatHrPkLosRegion.1.0.7 = INTEGER : 1
:
:
avCmMeasIpVoStatHrPkLosRegion.2.2300.15 = INTEGER : 2
avCmMeasIpVoStatHrPkLosMeasHour.1.0.6 = INTEGER : 0
avCmMeasIpVoStatHrPkLosMeasHour.1.0.7 = INTEGER : 0
:
:
avCmMeasIpVoStatHrPkLosMeasHour.2.2300.15 = INTEGER : 2300
avCmMeasIpVoStatHrPkLosRunTime.1.0.6 = STRING : 2 h 30 LUN 1ER JUIN 2015
avCmMeasIpVoStatHrPkLosRunTime.1.0.7 = STRING : 2 h 30 LUNDI 1ER JUIN 2015
:
:
avCmMeasIpVoStatHrPkLosRunTime.2.2300.15 = STRING : 2 h 30 LUN 1ER JUIN 2015
avCmMeasIpVoStatHrPkLosBoardLoc.1.0.6 = STRING : 01A06
avCmMeasIpVoStatHrPkLosBoardLoc.1.0.7 = STRING : 01A06
:
:
avCmMeasIpVoStatHrPkLosBoardLoc.2.2300.15 = BANDE : 01A14
avCmMeasIpVoStatHrPkLosCallingNum.1.0.6 = STRING : 5020084
avCmMeasIpVoStatHrPkLosCallingNum.1.0.7 = STRING : 5020001
:
:
avCmMeasIpVoStatHrPkLosCallingNum.2.2300.15 = STRING : 5020003
avCmMeasIpVoStatHrPkLosCalledNum.1.0.6 = STRING : 5020184
avCmMeasIpVoStatHrPkLosCalledNum.1.0.7 = STRING : 5020101
:
:
avCmMeasIpVoStatHrPkLosCalledNum.2.2300.15 = STRING : 5020103
avCmMeasIpVoStatHrPkLosCodec.1.0.6 = BANDE : g711m
avCmMeasIpVoStatHrPkLosCodec.1.0.7 = BANDE : g711m
:
:
avCmMeasIpVoStatHrPkLosCodec.2.2300.15 = BANDE : g711m
avCmMeasIpVoStatHrPkLosDstReg.1.0.6 = INTÉGREUR : 3
avCmMeasIpVoStatHrPkLosDstReg.1.0.7 = INTÉGREUR : 3
:
:
avCmMeasIpVoStatHrPkLosDstReg.2.2300.15 = INTEGER : 2
avCmMeasIpVoStatHrPkLosTimeCall.1.0.6 = STRING : 2633
avCmMeasIpVoStatHrPkLosTimeCall.1.0.7 = STRING : 4215
:
:
avCmMeasIpVoStatHrPkLosTimeCall.2.2300.15 = STRING : 0101
avCmMeasIpVoStatHrPkLosUDPPort.1.0.6 = BANDE : 30166
avCmMeasIpVoStatHrPkLosUDPPort.1.0.7 = STRING : 30000
:
:
avCmMeasIpVoStatHrPkLosUDPPort.2.2300.15 = STRING : 30204
avCmMeasIpVoStatHrPkLosPktSize.1.0.6 = INTEGER : 20
avCmMeasIpVoStatHrPkLosPktSize.1.0.7 = INTEGER : 20
:
:
avCmMeasIpVoStatHrPkLosPktSize.2.2300.15 = INTEGER : 20
avCmMeasIpVoStatHrPkLosTotnumLosPkts.1.0.6 = INTEGER : 379
avCmMeasIpVoStatHrPkLosTotnumLosPkts.1.0.7 = INTEGER : 1258
:
:
avCmMeasIpVoStatHrPkLosTotnumLosPkts.2.2300.15 = INTEGER : 388
avCmMeasIpVoStatHrPkLosPktLossPerc.1.0.6 = CHAÎNE : 30
avCmMeasIpVoStatHrPkLosPktLossPerc.1.0.7 = STRING : 29
:
:
avCmMeasIpVoStatHrPkLosPktLossPerc.2.2300.15 = STRING : 29
avCmMeasIpVoStatHrPkLosSilSup.1.0.6 = BANDE : n
avCmMeasIpVoStatHrPkLosSilSup.1.0.7 = STRING : n
:
:
avCmMeasIpVoStatHrPkLosSilSup.2.2300.15 = BANDE : n
avCmMeasIpVoStatHrPkLosFEAddr.1.0.6 = STRING : 129.137.84
avCmMeasIpVoStatHrPkLosFEAddr.1.0.7 = BANDE : 10.129.137.1
:
:
avCmMeasIpVoStatHrPkLosFEAddr.2.2300.15 = STRING : 129.137.103
