avCmListStationRange

Dernière mise à jour : Nov 09, 2023 |
Informations sur le prologue
Métadonnées
Mots-clés :
Nom de groupe MIB
OID
Type
avCmListStationRange
entreprises.6889.2.73.8.1.8
Scalaire/tableau

Description

Le groupe avCmListStationRange MIB affiche la sortie de la commande de comptage xx de la station de liste xxxx. Ce groupe MIB doit être utilisé au lieu du groupe avCmListStation MIB sur les systèmes comptant plus de 100 stations.

Versions prises en charge

6.3.100 et versions ultérieures

Type de sondage

Inventaire et performance/utilisation

Polling interval (intervalle d'interrogation)

Pas plus d’une fois par jour ou lorsque des stations sont ajoutées.

Intervalle de mise en cache par défaut

300 secondes

Intervalle de temporisation

Le délai initial doit être réglé à 15 secondes.

Intervalle entre les essais

La nouvelle tentative initiale doit être réglée à 3.

Restrictions

Jaune/Moyen : Les données recueillies par ce groupe MIB pourraient avoir un certain impact sur le système.

Commandes du Communication Manager associées :

Nom de groupe MIB
Casse/SAT
Commande associée
Nom du formulaire/rapport
avCmListStationRange
sam
list station xxxxx count x
STATIONS
sam
display station xxxxx
POSTE

Document de référence

  1. Une description détaillée de la commande et du formulaire se trouve dans le Administration de Avaya Aura® Communication Manager document. Ce document peut être téléchargé à partir de http://support.avaya.com/document/.
  2. Une description détaillée de la commande et du formulaire se trouve dans le Administration de Avaya Aura® Communication Manager document. Ce document peut être téléchargé à partir de http://support.avaya.com/document/.

Autorisations de commande ou profil d’utilisateur

  1. Aucune autorisation spéciale n’est requise.
  2. Aucune autorisation spéciale n’est requise.

Objets

Nom d'objet
OID
R/W
Type
Nom du champ
Description
Nom du formulaire/rapport
avCmlistStationRangeStartExt
1.
R/W
SnmpAdminString (TAILLE (0..17))
N/D
Un objet contenant l’emplacement de l’extension de départ. (échelle)
avCmlistStationRangeCount
2.
R/W
SnmpAdminString (TAILLE (1..100))
N/D
Un objet contenant le nombre de stations à énumérer. (échelle)
avCmlistStationRangeTable
.3.1
N/D
SÉQUENCE DE avCmListStationRangeEntry
N/D
Une liste des avCmListStationRange entrées.
avCmlistStationRangeEntry
.3.1.1
N/D
SÉQUENCE DE avCmListStationRangeEntry
N/D
Une avCmListStationRange entrée contenant des objets des avCmListStationRange informations envoyées par le switch
avCmlistStationRangeIdx
.3.1.2
N/D
SnmpAdminString (TAILLE (0..17))
N/D
Un objet qui identifie de manière unique chaque alarme de serveur.
avCmlistStationRangeExtension
.3.1.3
R
SnmpAdminString (TAILLE (0..17))
Pst
Un objet qui contient l'extension de poste.
STATIONS
avCmlistStationRangeName
.3.1.4
R
SnmpAdminString (TAILLE (0..8))
Type
Un objet contenant le type de station.
STATIONS
avCmlistStationRangePort
.3.1.5
R
SnmpAdminString (TAILLE (0..28))
Nom
Un objet contenant le nom attribué au poste.
STATIONS
avCmlistStationRangeBuilding
.3.1.6
R
SnmpAdminString (TAILLE (0..8))
Port
Un objet contenant l’attribution de port de station.
STATIONS
avCmlistStationRangeFloor
.3.1.7
R
SnmpAdminString (TAILLE (0..11))
ID
Un objet contenant l’emplacement du bâtiment de la station.
STATIONS
avCmlistStationRangeRoom
.3.1.8
R
SnmpAdminString (TAILLE (0..11))
ID
Un objet contenant l’emplacement du plancher de la station.
STATIONS
avCmlistStationRangeCable
.3.1.9
R
SnmpAdminString (TAILLE (0..11))
ID
Objet contenant le câble utilisé par la station.
STATIONS
avCmlistStationRangeJack
.3.1.10
R
SnmpAdminString (TAILLE (0..6))
ID
Un objet contenant la prise utilisée par la station.
STATIONS

Exemple de sortie de formulaires

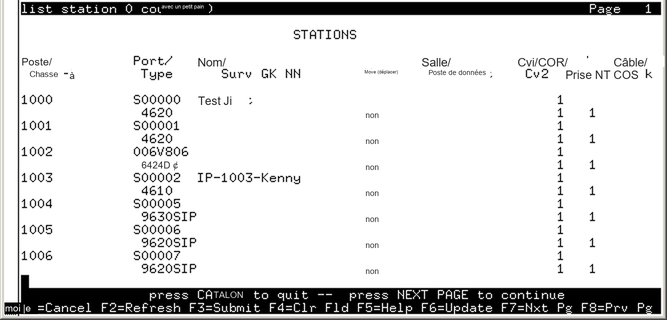

avCmListStationRange - Stations

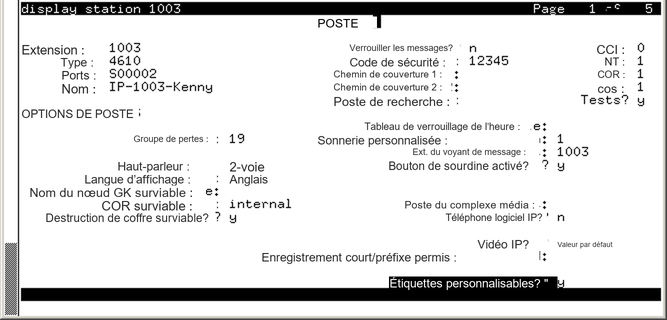

avCmListStationRange - Station

Exemple de sortie de la commande SNMP Walk :

serveur1> snmpwalk -t 30 -v2c -Os -c public 192.0.2.0 -m /usr/share/snmp/mibs//AVAYA-AURA-CM-MIB.txt avCmListStationRange
avCmlistStationRangeStartExt.0 = BANDE : 0
avCmlistStationRangeCount.0 = INTEGER : 10
avCmlistStationRangeExtension."1 000 po = BANDE : 1 000
avCmlistStationRangeExtension."1 001 po = BANDE : 1 001
avCmlistStationRangeExtension."1002" = BANDE : 1002
avCmlistStationRangeExtension."1003" = BANDE : 1003
avCmlistStationRangeExtension."1 004 po = BANDE : 1 004
avCmlistStationRangeExtension."1 005 po = BANDE : 1 005
avCmlistStationRangeExtension."1006" = BANDE : 1006
avCmlistStationRangeExtension."1007" = BANDE : 1007
avCmlistStationRangeExtension."1 008 po = BANDE : 1 008
avCmlistStationRangeExtension."1009" = BANDE : 1009
avCmlistStationRangeType."1 000 po = BANDE : 4 620
avCmlistStationRangeType."1 001 po = BANDE : 4 620
avCmlistStationRangeType."1002" = BANDE : 6424D +
avCmlistStationRangeType."1003" = BANDE : 4610
avCmlistStationRangeType."1004" = BANDE : 9630SIP
avCmlistStationRangeType."1005" = BANDE : 9620SIP
avCmlistStationRangeType."1006" = BANDE : 9620SIP
avCmlistStationRangeType."1 007 po = BANDE : 2 500
avCmlistStationRangeType."1 008 po = BANDE : 4 620
avCmlistStationRangeType."1009" = BANDE : 4620
avCmlistStationRangeName."1 000 po = BANDE : Ji Test
avCmlistStationRangeName."1 001 po = BANDE :
avCmlistStationRangeName."1 002 po = BANDE :
avCmlistStationRangeName."1003" = BANDE : IP-1003-Kenny
avCmlistStationRangeName."1 004 po = BANDE :
35
avCmlistStationRangeName."1 005 po = BANDE :
avCmlistStationRangeName."1 006 po = BANDE :
avCmlistStationRangeName."1 007 po = BANDE :
avCmlistStationRangeName."1 008 po = BANDE :
avCmlistStationRangeName."1 009 po = BANDE :
avCmlistStationRangePort."1 000 po = BANDE : S00000
avCmlistStationRangePort."1 001 po = BANDE : S00001
avCmlistStationRangePort."1 002 po = BANDE : 006V806
avCmlistStationRangePort."1003" = BANDE : S00002
avCmlistStationRangePort."1 004 po = BANDE : S00005
avCmlistStationRangePort."1 005 po = BANDE : S00006
avCmlistStationRangePort."1 006 po = BANDE : S00007
avCmlistStationRangePort."1007" = BANDE : 006V601
avCmlistStationRangePort."1 008 po = BANDE : S00008
avCmlistStationRangePort."1 009 po = BANDE : S00009
avCmlistStationRangeBuilding."1 000 po = BANDE :
avCmlistStationRangeBuilding."1 001 po = BANDE :
avCmlistStationRangeBuilding."1 002 po = BANDE :
avCmlistStationRangeBuilding."1003" = BANDE :
avCmlistStationRangeBuilding."1 004 po = BANDE :
avCmlistStationRangeBuilding."1 005 po = BANDE :
avCmlistStationRangeBuilding."1 006 po = BANDE :
avCmlistStationRangeBuilding."1 007 po = BANDE :
avCmlistStationRangeBuilding."1 008 po = BANDE :
avCmlistStationRangeBuilding."1 009 po = BANDE :
avCmlistStationRangeFloor."1 000 po = BANDE :
avCmlistStationRangeFloor."1 001 po = BANDE :
avCmlistStationRangeFloor."1 002 po = BANDE :
avCmlistStationRangeFloor."1003" = BANDE :
avCmlistStationRangeFloor."1 004 po = BANDE :
avCmlistStationRangeFloor."1 005 po = BANDE :
avCmlistStationRangeFloor."1 006 po = BANDE :
avCmlistStationRangeFloor."1 007 po = BANDE :
avCmlistStationRangeFloor."1 008 po = BANDE :
avCmlistStationRangeFloor."1 009 po = BANDE :
avCmlistStationRangeRoom."1 000 po = BANDE :
avCmlistStationRangeRoom."1 001 po = BANDE :
avCmlistStationRangeRoom."1 002 po = BANDE :
avCmlistStationRangeRoom."1003" = BANDE :
avCmlistStationRangeRoom."1 004 po = BANDE :
avCmlistStationRangeRoom."1 005 po = BANDE :
avCmlistStationRangeRoom."1 006 po = BANDE :
avCmlistStationRangeRoom."1 007 po = BANDE :
avCmlistStationRangeRoom."1 008 po = BANDE :
avCmlistStationRangeRoom."1 009 po = BANDE :
avCmlistStationRangeCable."1 000 po = BANDE :
avCmlistStationRangeCable."1 001 po = BANDE :
avCmlistStationRangeCable."1 002 po = BANDE :
avCmlistStationRangeCable."1003" = BANDE :
avCmlistStationRangeCable."1 004 po = BANDE :
avCmlistStationRangeCable."1 005 po = BANDE :
avCmlistStationRangeCable."1 006 po = BANDE :
36
avCmlistStationRangeCable."1 007 po = BANDE :
avCmlistStationRangeCable."1 008 po = BANDE :
avCmlistStationRangeCable."1 009 po = BANDE :
avCmlistStationRangeJack."1 000 po = BANDE :
avCmlistStationRangeJack."1 001 po = BANDE :
avCmlistStationRangeJack."1 002 po = BANDE :
avCmlistStationRangeJack."1003" = BANDE :
avCmlistStationRangeJack."1 004 po = BANDE :
avCmlistStationRangeJack."1 005 po = BANDE :
avCmlistStationRangeJack."1 006 po = BANDE :
avCmlistStationRangeJack."1 007 po = BANDE :
avCmlistStationRangeJack."1 008 po = BANDE :
avCmlistStationRangeJack."1 009 po = BANDE :
