avCmlistTrunkRange

Dernière mise à jour : Nov 09, 2023 |
Informations sur le prologue
Métadonnées
Mots-clés :
Nom de groupe MIB
OID
Type
avCmlistTrunkRange
entreprises.6889.2.73.8.1.8
Scalaire/tableau

Description

Le groupe avCmlistTrunkRange MIB affiche la sortie de la commande de comptage xx du circuit de liste xxxx. Ce groupe MIB doit être utilisé au lieu du groupe avCmlistTrunk MIB sur les systèmes comportant plus de 100 lignes réseau.

Versions prises en charge

6.3.100 et versions ultérieures

Type de sondage

Inventaire et performance/utilisation

Polling interval (intervalle d'interrogation)

Pas plus d’une fois par jour ou lorsque des stations sont ajoutées.

Intervalle de mise en cache par défaut

300 secondes

Intervalle de temporisation

Le délai initial doit être réglé à 15 secondes.

Intervalle entre les essais

La nouvelle tentative initiale doit être réglée à 3.

Restrictions

Jaune/Moyen : Les données recueillies par ce groupe MIB pourraient avoir un certain impact sur le système.

Commandes du Communication Manager associées :

Nom de groupe MIB
Casse/SAT
Commande associée
Nom du formulaire/rapport
avCmlistTrunkRange
sam
list trunk xxxxx count x
GROUPES DE CHEVEUX
sam
display trunk xxxxx
GROUPES DE CHEVEUX

Document de référence

  1. Une description détaillée de la commande et du formulaire se trouve dans le Commandes de maintenance pour Avaya Aura® Communication Manager, Branch Gateway et les serveurs document. Ce document peut être téléchargé à partir de http://support.avaya.com/document/.
  2. Une description détaillée de la commande et du formulaire se trouve dans le Commandes de maintenance pour Avaya Aura® Communication Manager, Branch Gateway et les serveurs document. Ce document peut être téléchargé à partir de http://support.avaya.com/document/.

Autorisations de commande ou profil d’utilisateur

  1. Aucune autorisation spéciale n’est requise.
  2. Aucune autorisation spéciale n’est requise.

Objets

Nom d'objet
OID
R/W
Type
Nom du champ
Description
Nom du formulaire/rapport
avCmlistTrunkRangeStartGrp
1.
R/W
Integer32 (0..2000)
N/D
Objet contenant le faisceau de liaisons de départ.
(échelle)
avCmlistTrunkRangeCount
2.
R/W
Integer32 (1..100)
N/D
Objet contenant le nombre de lignes réseau à énumérer.
(échelle)
avCmlistTrunkRangeTable
3.
N/D
SÉQUENCE DE avCmListStationRangeEntry
N/D
Une liste des avCmlistTrunkRange entrées.
avCmlistStationRangeEntry
.3.1
N/D
avCmlistStationRangeEntry
N/D
Une avCmlistTrunkRange entrée contenant des objets des avCmlistTrunkRange informations envoyées par le switch.
avCmlistTrunkRangeIdx
.3.1.1
N/D
Integer32 (0..2000)
N/D
Un objet qui identifie de manière unique chaque alarme de serveur.
avCmlistTrunkRangeGrpNumber
.3.1.2
R
Integer32 (0..2000)
Commande Liste : Numéro de groupe
Commande Afficher : Numéro de groupe
Un objet qui identifie de façon unique chaque faisceau de liaisons.
GROUPES DE CHEVEUX
avCmlistTrunkRangeTAC
.3.1.3
R
SnmpAdminString (TAILLE (0..17))
TAC
Un objet qui contient le code d'accès du faisceau de liaisons.
GROUPES DE CHEVEUX
avCmlistTrunkRangeGrpType
.3.1.4
R
SnmpAdminString (TAILLE (0..8))
Type
Objet contenant le type de faisceau de liaisons.
GROUPES DE CHEVEUX
avCmlistTrunkRangeGrpName
.3.1.5
R
SnmpAdminString (TAILLE (0..28))
Nom
Objet contenant le nom attribué au circuit.
GROUPES DE CHEVEUX
avCmlistTrunkRangeGrpNoMem
.3.1.6
R
Integer32 (0,255)
N° maman
Objet contenant le nombre de ports attribués au faisceau de liaisons.
GROUPES DE CHEVEUX
avCmlistTrunkRangeSigGrp
.3.1.7
R
Integer32 (0,999)
Groupe de signalisation
Objet contenant le groupe de signalisation du groupe de liaisons SIP.
GROUPES DE CHEVEUX
avCmlistTrunkRangeGrpSigType
.3.1.8
R
SnmpAdminString (TAILLE (0..8))
Type de signalement de lignes réseau
Objet contenant le type de signalisation de lignes réseau du faisceau de liaisons.
GROUPES DE CHEVEUX
avCmListTrunkRangeDirection
.3.1.9
R
SnmpAdminString (TAILLE (0..9))
Direction
Objet contenant la direction du faisceau de liaisons.
GROUPES DE CHEVEUX
avCmlistTrunkRangeServiceType
.3.1.10
R
SnmpAdminString (TAILLE (0..17))
Commande Liste : n'affiche pas ce champ.
Commande Afficher : Type de service
Un objet qui contient le type de service du faisceau de liaisons.
GROUPE TRUNK
avCmlistTrunkRangeCommType
.3.1.11
R
SnmpAdminString (TAILLE (0..6))
Commande Liste : n'affiche pas ce champ.
Commande d'affichage : Type de communication
Un objet qui contient le type de communication du faisceau de liaisons.
GROUPE TRUNK
avCmlistTrunkRangeTrunkType
.3.1.12
R
SnmpAdminString (TAILLE (0..14))
Commande Liste : n'affiche pas ce champ.
Commande d'affichage : Type de ligne réseau
Un objet qui contient le type de lignes réseau du faisceau de lignes réseau.
GROUPE TRUNK
avCmListTrunkRangeMemAssignMeth
.3.1.13
R
SnmpAdminString (TAILLE (0..7))
Commande Liste : n'affiche pas ce champ.
Commande d'affichage : Méthode d'affectation des membres
Un objet qui contient la méthode d'attribution des membres du faisceau de liaisons.
GROUPE TRUNK
avCmlistTrunkRangeCarMoyen
.3.1.14
R
SnmpAdminString (TAILLE (0..8))
Commande Liste : n'affiche pas ce champ.
Commande d’affichage : Support moyen
Un objet qui contient le support du faisceau de liaisons.
GROUPE TRUNK

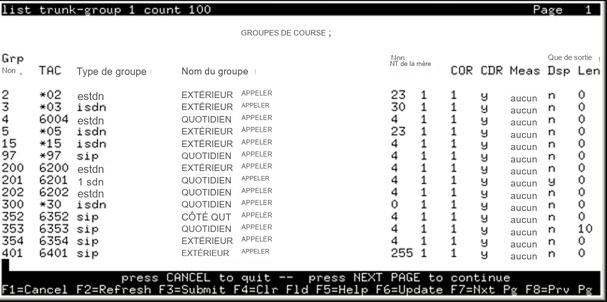

Exemple de sortie de formulaires

avCmListTrunkRange - Trunk GroupsavCmListTrunkRange - Trunk Group

Exemple de sortie de la commande SNMP Walk :

serveur1> snmpwalk -t 30 -v2c -Os -c public 192.0.2.0 -m /usr/share/snmp/mibs//AVAYA-AURA-CM-MIB.txt avCmListTrunkRange
avCmlistTrunkRangeStartGrp.0 = INTEGER : 1
avCmlistTrunkRangeCount.0 = INTEGER : 10
avCmListTrunkRangeGrpNumber.2 = INTEGER : 2
avCmlistTrunkRangeGrpNumber.3 = INTEGER : 3
avCmlistTrunkRangeGrpNumber.4 = INTEGER : 4
avCmlistTrunkRangeGrpNumber.5 = INTEGER : 5
avCmListTrunkRangeGrpNumber.15 = INTEGER : 15
avCmlistTrunkRangeGrpNumber.97 = INTEGER : 97
avCmListTrunkRangeGrpNumber.200 = INTEGER : 200
avCmListTrunkRangeGrpNumber.201 = INTEGER : 201
avCmlistTrunkRangeGrpNumber.202 = INTEGER : 202
avCmlistTrunkRangeGrpNumber.300 = INTEGER : 300
avCmListTrunkRangeTAC.2 = BANDE : *02
avCmListTrunkRangeTAC.3 = BANDE : *03
avCmListTrunkRangeTAC.4 = BANDE : 6004
avCmListTrunkRangeTAC.5 = BANDE : *05
avCmListTrunkRangeTAC.15 = BANDE : *15
avCmListTrunkRangeTAC.97 = BANDE : *97
avCmListTrunkRangeTAC.200 = BANDE : 6200
avCmListTrunkRangeTAC.201 = BANDE : 6201
avCmListTrunkRangeTAC.202 = BANDE : 6202
avCmListTrunkRangeTAC.300 = BANDE : *30
avCmlistTrunkRangeGrpType.2 = STRING : isdn
avCmlistTrunkRangeGrpType.3 = STRING : isdn
avCmlistTrunkRangeGrpType.4 = STRING : isdn
avCmlistTrunkRangeGrpType.5 = STRING : isdn
avCmlistTrunkRangeGrpType.15 = STRING : isdn
avCmlistTrunkRangeGrpType.97 = BANDE : sip
avCmlistTrunkRangeGrpType.200 = STRING : isdn
avCmlistTrunkRangeGrpType.201 = STRING : isdn
avCmlistTrunkRangeGrpType.202 = STRING : isdn
avCmlistTrunkRangeGrpType.300 = STRING : isdn
avCmListTrunkRangeGrpName.2 = CHAÎNE : APPEL EXTÉRIEUR
avCmListTrunkRangeGrpName.3 = STRING : APPEL EXTÉRIEUR
avCmListTrunkRangeGrpName.4 = STRING : APPEL EXTÉRIEUR
avCmListTrunkRangeGrpName.5 = STRING : APPEL EXTÉRIEUR
avCmListTrunkRangeGrpName.15 = STRING : APPEL EXTÉRIEUR
avCmListTrunkRangeGrpName.97 = CHAÎNE : APPEL EXTÉRIEUR
avCmListTrunkRangeGrpName.200 = STRING : APPEL EXTÉRIEUR
avCmListTrunkRangeGrpName.201 = STRING : APPEL EXTÉRIEUR
avCmListTrunkRangeGrpName.202 = CHAÎNE : APPEL EXTÉRIEUR
avCmListTrunkRangeGrpName.300 = STRING : APPEL EXTÉRIEUR
avCmlistTrunkRangeGrpNoMem.2 = INTÉGREUR : 23
avCmlistTrunkRangeGrpNoMem.3 = INTÉGREUR : 30
avCmlistTrunkRangeGrpNoMem.4 = INTÉGREUR : 4
avCmListTrunkRangeGrpNoMem.5 = INTÉGREUR : 23
avCmlistTrunkRangeGrpNoMem.15 = INTÉGREUR : 4
avCmlistTrunkRangeGrpNoMem.97 = INTEGER : 4
avCmlistTrunkRangeGrpNoMem.200 = INTEGER : 4
avCmlistTrunkRangeGrpNoMem.201 = INTEGER : 4
avCmListTrunkRangeGrpNoMem.202 = INTEGER : 4
avCmlistTrunkRangeGrpNoMem.300 = INTEGER : 0
avCmListTrunkRangeSigGrp.2 = INTÉGREUR : 0
avCmlistTrunkRangeSigGrp.3 = INTEGER : 0
avCmlistTrunkRangeSigGrp.4 = INTÉGREUR : 0
avCmlistTrunkRangeSigGrp.5 = INTEGER : 0
avCmlistTrunkRangeSigGrp.15 = INTÉGREUR : 0
avCmlistTrunkRangeSigGrp.97 = INTÉGREUR : 97
avCmlistTrunkRangeSigGrp.200 = INTEGER : 200
avCmListTrunkRangeSigGrp.201 = INTÉGREUR : 201
avCmlistTrunkRangeSigGrp.202 = INTEGER : 202
avCmListTrunkRangeSigGrp.300 = INTEGER : 0
avCmListTrunkRangeGrpSigType.2 = BANDE :
avCmListTrunkRangeGrpSigType.3 = BANDE :
avCmListTrunkRangeGrpSigType.4 = BANDE :
avCmlistTrunkRangeGrpSigType.5 = BANDE :
avCmListTrunkRangeGrpSigType.15 = BANDE :
avCmListTrunkRangeGrpSigType.97 = BANDE :
avCmListTrunkRangeGrpSigType.200 = BANDE :
avCmListTrunkRangeGrpSigType.201 = BANDE :
avCmListTrunkRangeGrpSigType.202 = BANDE :
avCmListTrunkRangeGrpSigType.300 = BANDE :
avCmListTrunkRangeDirection.2 = BANDE : bidirectionnelle
avCmListTrunkRangeDirection.3 = BANDE : bidirectionnelle
avCmListTrunkRangeDirection.4 = BANDE : bidirectionnelle
avCmListTrunkRangeDirection.5 = BANDE : bidirectionnelle
avCmListTrunkRangeDirection.15 = BANDE : bidirectionnelle
avCmListTrunkRangeDirection.97 = BANDE : bidirectionnelle
avCmListTrunkRangeDirection.200 = BANDE : bidirectionnelle
avCmListTrunkRangeDirection.201 = BANDE : bidirectionnelle
avCmListTrunkRangeDirection.202 = BANDE : bidirectionnelle
avCmListTrunkRangeDirection.300 = BANDE : bidirectionnelle
avCmListTrunkRangeServiceType.2 = STRING : public-ntwrk
avCmListTrunkRangeServiceType.3 = BANDE : lien
avCmListTrunkRangeServiceType.4 = BANDE : lien
avCmListTrunkRangeServiceType.5 = BANDE : lien
avCmListTrunkRangeServiceType.15 = BANDE : lien
avCmListTrunkRangeServiceType.97 = BANDE : attache
avCmListTrunkRangeServiceType.200 = BANDE : attache
avCmlistTrunkRangeServiceType.201 = BANDE : attache
avCmListTrunkRangeServiceType.202 = BANDE : lien
avCmListTrunkRangeServiceType.300 = BANDE : lien
avCmlistTrunkRangeCommType.2 = STRING : voix
avCmlistTrunkRangeCommType.3 = STRING : voix
avCmlistTrunkRangeCommType.4 = STRING : voix
avCmlistTrunkRangeCommType.5 = STRING : voix
avCmListTrunkRangeCommType.15 = STRING : voix
avCmlistTrunkRangeCommType.97 = STRING : voix
avCmlistTrunkRangeCommType.200 = STRING : voix
avCmListTrunkRangeCommType.201 = STRING : voix
avCmlistTrunkRangeCommType.202 = STRING : voix
avCmlistTrunkRangeCommType.300 = STRING : voix
avCmListTrunkRangeTrunkType.2 = BANDE : immed/immed
avCmlistTrunkRangeTrunkType.3 = BANDE : immed/immed
avCmlistTrunkRangeTrunkType.4 = STRING : immed/immed
avCmlistTrunkRangeTrunkType.5 = STRING : immed/immed
avCmListTrunkRangeTrunkType.15 = BANDE : immed/immed
avCmListTrunkRangeTrunkType.97 = BANDE : immed/immed
avCmListTrunkRangeTrunkType.200 = BANDE : immed/immed
avCmlistTrunkRangeTrunkType.201 = BANDE : immed/immed
avCmlistTrunkRangeTrunkType.202 = BANDE : immed/immed
avCmListTrunkRangeTrunkType.300 = BANDE : immed/immed
avCmListTrunkRangeMemAssignMeth.2 = STRING : manuel
avCmlistTrunkRangeMemAssignMeth.3 = STRING : manuel
avCmListTrunkRangeMemAssignMeth.4 = STRING : manuel
avCmListTrunkRangeMemAssignMeth.5 = STRING : manuel
avCmlistTrunkRangeMemAssignMeth.15 = STRING : manuel
avCmListTrunkRangeMemAssignMeth.97 = CHAÎNE : automatique
avCmlistTrunkRangeMemAssignMeth.200 = CHAÎNE : automatique
avCmListTrunkRangeMemAssignMeth.201 = CHAÎNE : automatique
avCmListTrunkRangeMemAssignMeth.202 = CHAÎNE : automatique
avCmListTrunkRangeMemAssignMeth.300 = CHAÎNE : manuel
avCmListTrunkRangeCarMedium.2 = BANDE : PRI/BRI
avCmListTrunkRangeCarMedium.3 = BANDE : PRI/BRI
avCmListTrunkRangeCarMoyen.4 = STRING : PRI/BRI
avCmListTrunkRangeCarMedium.5 = BANDE : PRI/BRI
avCmListTrunkRangeCarMoyen.15 = BANDE : PRI/BRI
avCmlistTrunkRangeCarMoyen.97 = BANDE : H.323
avCmListTrunkRangeCarMedium.200 = BANDE : H.323
avCmListTrunkRangeCarMedium.201 = BANDE : H.323
avCmListTrunkRangeCarMoyen.202 = BANDE : H.323
avCmListTrunkRangeCarMedium.300 = BANDE : PRI/BRI
